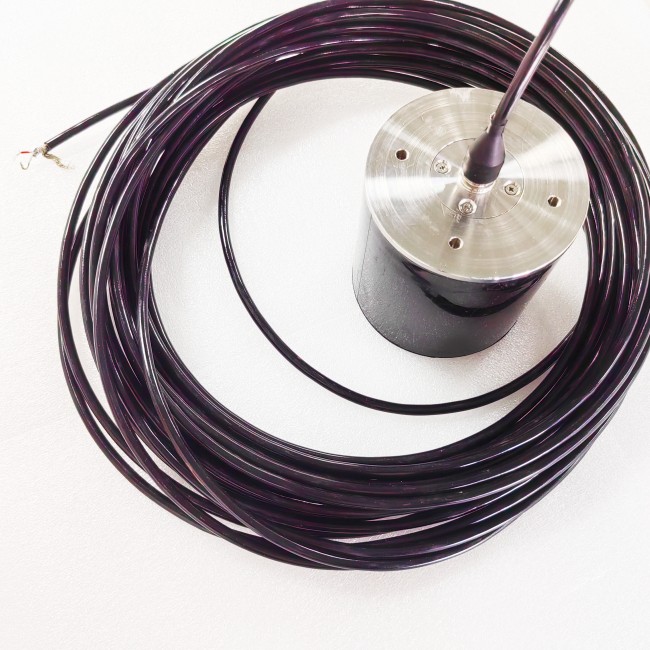

Transduser Transmisi 8kHz-15kHz Transduser Akustik Bawah Air Silinder

1. Isi pengukuran

1.1. Kurva konduktansi dan kapasitansi

Mengukur kurva konduktansi dan kapasitansi transduser, dan frekuensi resonansi harus (12,5±1,5) kHz.

1.2. Mengirimkan respons dan tingkat sumber suara

Ukur respons dan tingkat sumber suara transduser dalam 8kHz~15kHz, yang mana respons pada 12kHz tidak kurang dari 130dB dan tingkat sumber suara tidak kurang dari 185dB.

1.3. Arahan horizontal

Omnidirection, mengukur frekuensi 8kHz, 12kHz, dan 15kHz.

1.4. Direktivitas vertikal

Mengukur direktivitas vertikal transduser pada 8kHz, 12kHz, dan 15kHz, yang mana sudut bukaan vertikal pada 12kHz lebih besar dari 50°.

1.5. Tekanan hidrostatik: 4,5MPa.

2. Data pengukuran

2.1 Kapasitansi Statis

Transduser 8kHz-15kHz 202401#
f/kHz	C/nF	R/Ω
8	28.38	13193
8.5	28.41	9515
9	28.51	7337
9.5	28.44	5537
10	27.98	4261
10.5	27.31	3505
11	26.46	3347
11.5	26.39	3510
12	25.42	2564
12.5	24.12	3043
13	23.78	3761
13.5	23.83	4527
14	23.94	5258
14.5	24.07	5910
15	24.16	6636

Transmisi respon tegangan (dB)

Transduser 8kHz-15kHz 202401#
f/kHz	d换/m	U发/Vpp	U收/mVpp	M0/dB	SVL/dB	SL/dB
8	1.23	780	23.06	-217	128.2	177.0
9	1.23	780	38.25	-217.2	132.8	181.6
10	1.23	780	51	-217.3	135.4	184.2
11	1.23	780	54.38	-217.2	135.9	184.7
12	1.23	780	66.56	-217.4	137.8	186.6
13	1.23	780	63.56	-217.7	137.7	186.5
14	1.23	780	52.31	-217.7	136.0	184.8
15	1.23	780	48	-217.5	135.1	183.9

2.3 Pengarahan horizontal

Direktivitas vertikal

hidrostatisUji tekanan

Setelah transduser dilakukan uji tekanan hidrostatik 4,5MPa/1jam, 0MPa/0,25jam, 4,5MPa/1jam, 0MPa/0,25jam, resistansi isolasi antara elektroda positif dan negatif transduser lebih besar dari 200MΩ.

Hasil pengukuran:

Setelah diperiksa, semua transduser memenuhi persyaratan indeks teknis.
