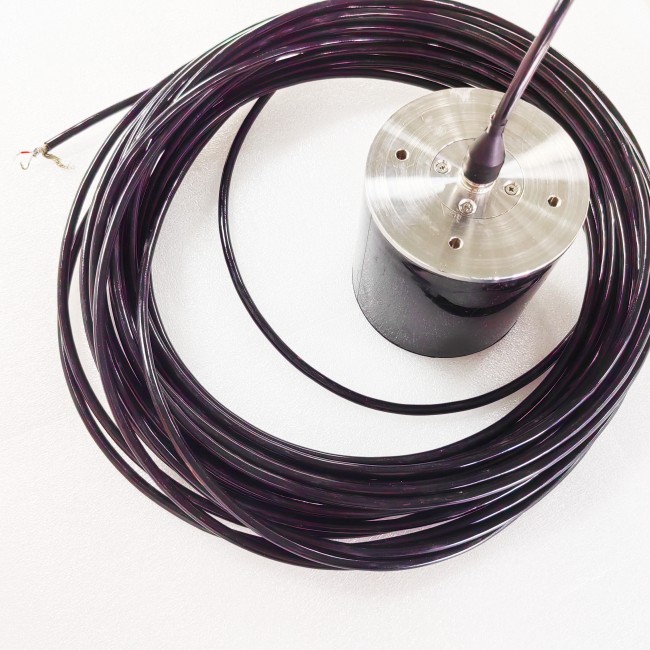

مبدل فرستنده 8 کیلوهرتز تا 15 کیلوهرتز مبدل صوتی استوانه ای زیر آب

1. محتوای اندازه گیری

1.1. منحنی رسانایی و ظرفیت

اندازه گیری منحنی رسانایی و ظرفیت مبدل و فرکانس تشدید باید (1.5±12.5) کیلوهرتز باشد.

1.2. انتقال پاسخ و سطح منبع صدا

پاسخ و سطح منبع صدا مبدل را در 8 کیلوهرتز تا 15 کیلوهرتز اندازه گیری کنید، که پاسخ آن در 12 کیلوهرتز کمتر از 130 دسی بل و سطح منبع صدا کمتر از 185 دسی بل نیست.

1.3. جهت دهی افقی

همه جهته، فرکانس های اندازه گیری 8 کیلوهرتز، 12 کیلوهرتز و 15 کیلوهرتز.

1.4. جهت دهی عمودی

اندازه گیری جهت عمودی مبدل در 8 کیلوهرتز، 12 کیلوهرتز و 15 کیلوهرتز که زاویه باز شدن عمودی در 12 کیلوهرتز بیشتر از 50 درجه است.

1.5. فشار هیدرواستاتیک: 4.5 مگا پاسکال

2. داده های اندازه گیری

2.1 ظرفیت استاتیک

مبدل 8kHz-15kHz 202401#
f/kHz	C/nF	R/Ω
8	28.38	13193
8.5	28.41	9515
9	28.51	7337
9.5	28.44	5537
10	27.98	4261
10.5	27.31	3505
11	26.46	3347
11.5	26.39	3510
12	25.42	2564
12.5	24.12	3043
13	23.78	3761
13.5	23.83	4527
14	23.94	5258
14.5	24.07	5910
15	24.16	6636

پاسخ ولتاژ انتقال (dB)

مبدل 8kHz-15kHz 202401#
f/kHz	d换/m	U发/Vpp	U收/mVpp	M0/dB	SvL/dB	SL/dB
8	1.23	780	23.06	-217	128.2	177.0
9	1.23	780	38.25	-217.2	132.8	181.6
10	1.23	780	51	-217.3	135.4	184.2
11	1.23	780	54.38	-217.2	135.9	184.7
12	1.23	780	66.56	-217.4	137.8	186.6
13	1.23	780	63.56	-217.7	137.7	186.5
14	1.23	780	52.31	-217.7	136.0	184.8
15	1.23	780	48	-217.5	135.1	183.9

2.3 جهت دهی داخلی Horiz

جهت دهی عمودی

هیدرواستاتیکفشار تست

پس از اینکه مبدل تحت آزمایش فشار هیدرواستاتیک 4.5MPa/1h، 0MPa/0.25h، 4.5MPa/1h، 0MPa/0.25h قرار گرفت، مقاومت عایق بین الکترودهای مثبت و منفی مبدل بیشتر از 200MΩ بود.

نتایج اندازه گیری:

پس از بازرسی، تمام مبدل ها الزامات شاخص فنی را برآورده کردند.
