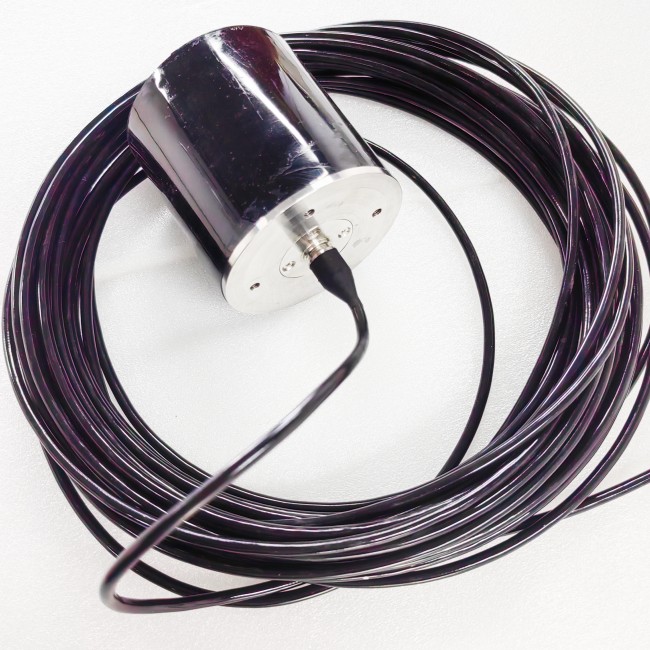

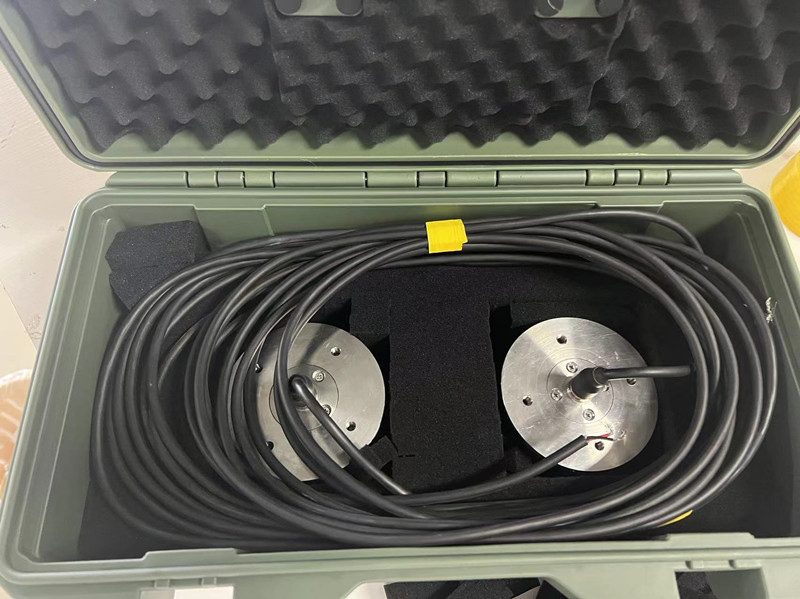

Trasduttore di trasmissione 8kHz-15kHz Trasduttore acustico subacqueo cilindrico

1. Contenuto della misurazione

1.1. Curva di conduttanza e capacità

Misurando la curva di conduttanza e capacità del trasduttore e la frequenza di risonanza dovrebbe essere (12,5±1,5) kHz.

1.2. Risposta di trasmissione e livello della sorgente sonora

Misurare la risposta e il livello della sorgente sonora del trasduttore entro 8kHz~15kHz, di cui la risposta a 12kHz non è inferiore a 130 dB e il livello della sorgente sonora non è inferiore a 185 dB.

1.3. Direttività orizzontale

Omnidirezionale, frequenza di misurazione 8kHz, 12kHz e 15kHz.

1.4. Direttività verticale

Misurazione della direttività verticale del trasduttore a 8kHz, 12kHz e 15kHz, di cui l'angolo di apertura verticale a 12kHz è maggiore di 50°.

1.5. Pressione idrostatica: 4,5 MPa.

2. Dati di misurazione

2.1 Capacità statica

Trasduttore 8kHz-15kHz 202401#
f/kHz	C/nF	R/Ω
8	28.38	13193
8.5	28.41	9515
9	28.51	7337
9.5	28.44	5537
10	27.98	4261
10.5	27.31	3505
11	26.46	3347
11.5	26.39	3510
12	25.42	2564
12.5	24.12	3043
13	23.78	3761
13.5	23.83	4527
14	23.94	5258
14.5	24.07	5910
15	24.16	6636

Risposta alla tensione di trasmissione (dB)

Trasduttore 8kHz-15kHz 202401#
f/kHz	d换/m	U发/Vpp	U收/mVpp	M0/dB	SvL/dB	SL/dB
8	1.23	780	23.06	-217	128.2	177.0
9	1.23	780	38.25	-217.2	132.8	181.6
10	1.23	780	51	-217.3	135.4	184.2
11	1.23	780	54.38	-217.2	135.9	184.7
12	1.23	780	66.56	-217.4	137.8	186.6
13	1.23	780	63.56	-217.7	137.7	186.5
14	1.23	780	52.31	-217.7	136.0	184.8
15	1.23	780	48	-217.5	135.1	183.9

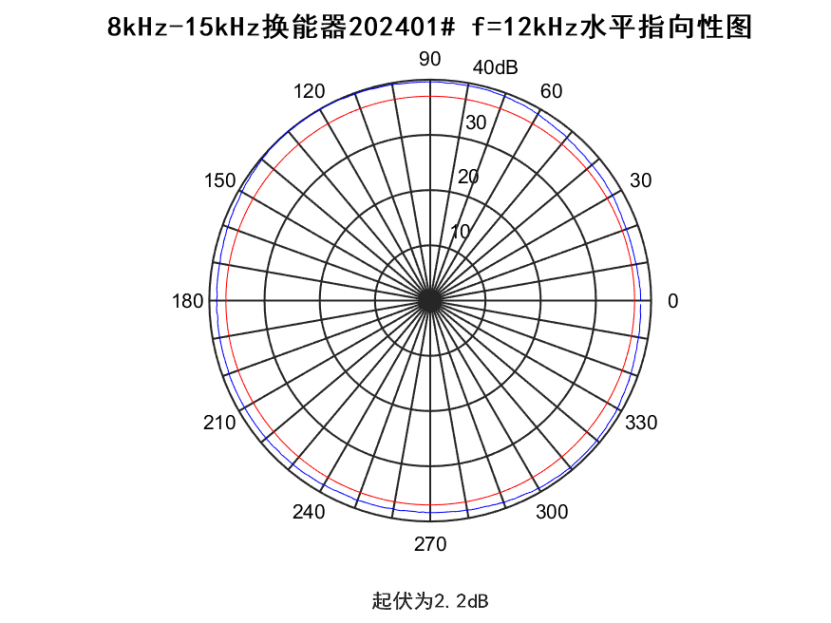

2.3 Direttività orizzontale

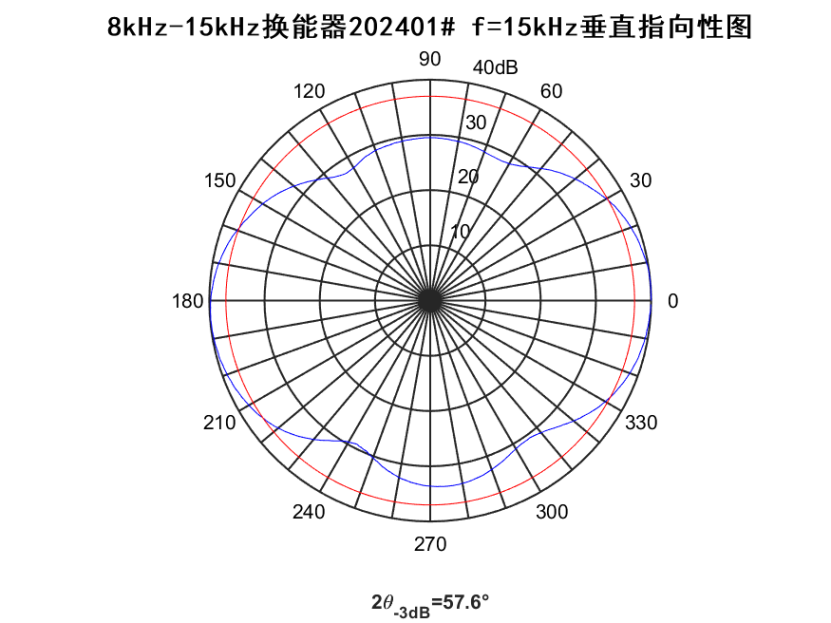

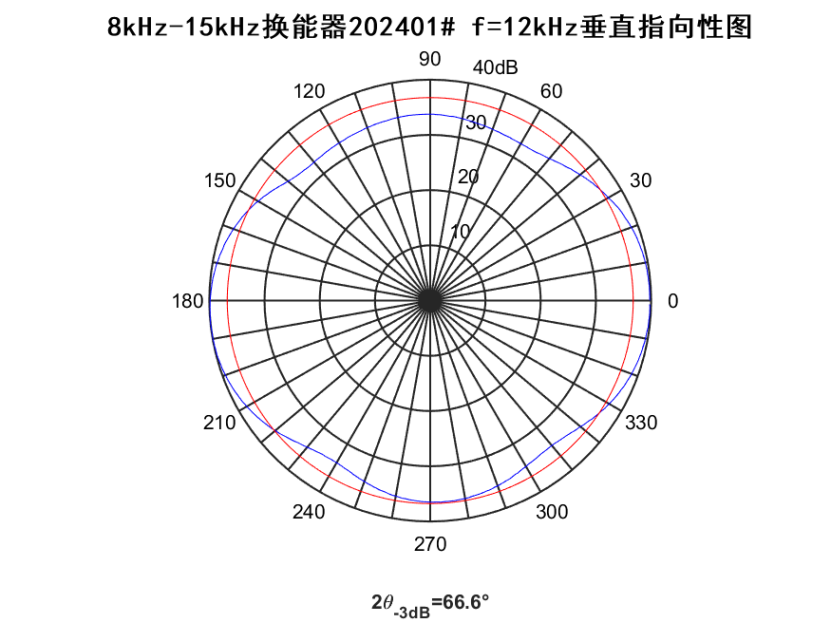

Direttività verticale

idrostaticapressione Prova di

Dopo che il trasduttore è stato sottoposto al test di pressione idrostatica di 4,5 MPa/1 h, 0 MPa/0,25 h, 4,5 MPa/1 h, 0 MPa/0,25 h, la resistenza di isolamento tra gli elettrodi positivo e negativo del trasduttore era maggiore di 200 MΩ.

Risultati della misurazione:

Dopo l'ispezione, tutti i trasduttori soddisfacevano i requisiti dell'indice tecnico.
