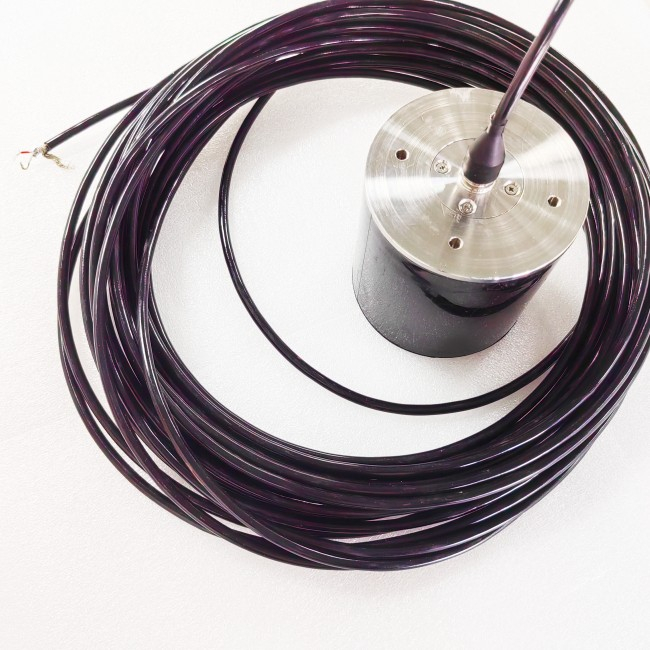

Traductor de transmisie 8kHz-15kHz Traductor acustic subacvatic cilindric

1. Conținutul de măsurare

1.1. Curba de conductanță și capacitate

Măsurarea curbei de conductanță și capacitate a traductorului și frecvența de rezonanță ar trebui să fie (12,5±1,5) kHz.

1.2. Răspunsul de transmisie și nivelul sursei de sunet

Măsurați răspunsul și nivelul sursei de sunet al traductorului în intervalul 8kHz~15kHz, dintre care răspunsul la 12kHz nu este mai mic de 130dB și nivelul sursei de sunet nu este mai mic de 185dB.

1.3. Directivitate orizontală

Omnidirecțional, frecvențe de măsurare 8 kHz, 12 kHz și 15 kHz.

1.4. Directivitate verticală

Măsurarea directivității verticale a traductorului la 8 kHz, 12 kHz și 15 kHz, din care unghiul de deschidere vertical la 12 kHz este mai mare de 50°.

1.5. Presiune hidrostatică: 4,5 MPa.

2. Date de măsurare

2.1 Capacitate statică

traductor 8kHz-15kHz 202401#
f/kHz	C/nF	R/Ω
8	28.38	13193
8.5	28.41	9515
9	28.51	7337
9.5	28.44	5537
10	27.98	4261
10.5	27.31	3505
11	26.46	3347
11.5	26.39	3510
12	25.42	2564
12.5	24.12	3043
13	23.78	3761
13.5	23.83	4527
14	23.94	5258
14.5	24.07	5910
15	24.16	6636

Răspunsul la tensiune de transmisie (dB)

traductor 8kHz-15kHz 202401#
f/kHz	d换/m	U发/Vpp	U收/mVpp	M0/dB	SvL/dB	SL/dB
8	1.23	780	23.06	-217	128.2	177.0
9	1.23	780	38.25	-217.2	132.8	181.6
10	1.23	780	51	-217.3	135.4	184.2
11	1.23	780	54.38	-217.2	135.9	184.7
12	1.23	780	66.56	-217.4	137.8	186.6
13	1.23	780	63.56	-217.7	137.7	186.5
14	1.23	780	52.31	-217.7	136.0	184.8
15	1.23	780	48	-217.5	135.1	183.9

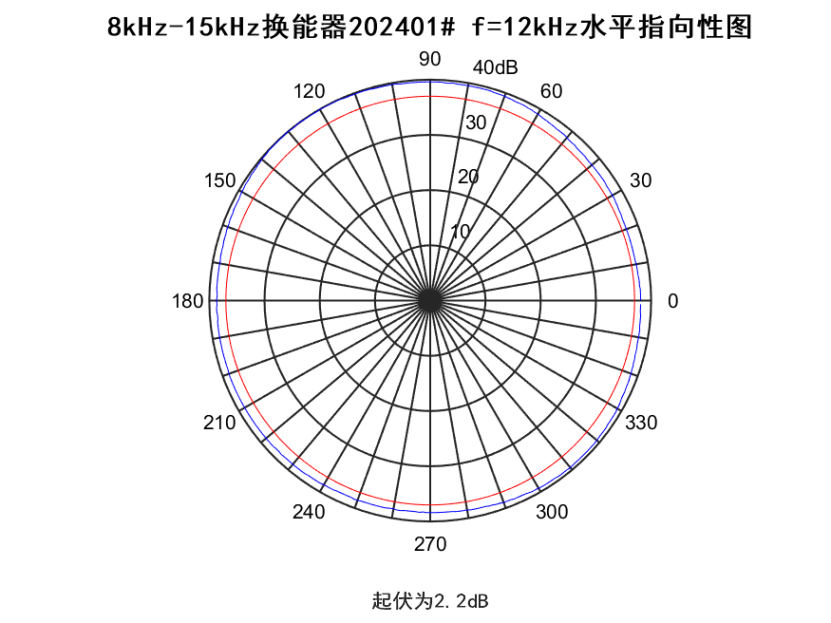

2.3 Directivitate orizontală

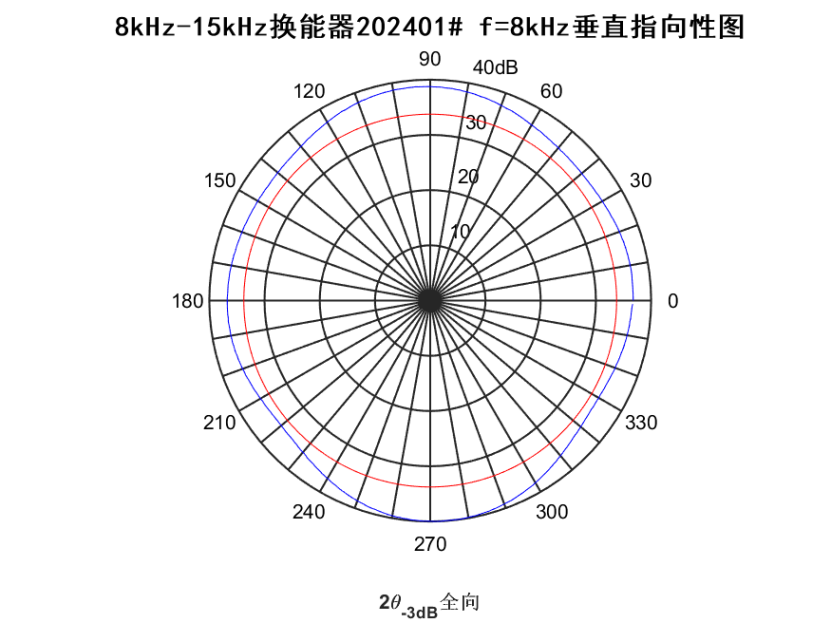

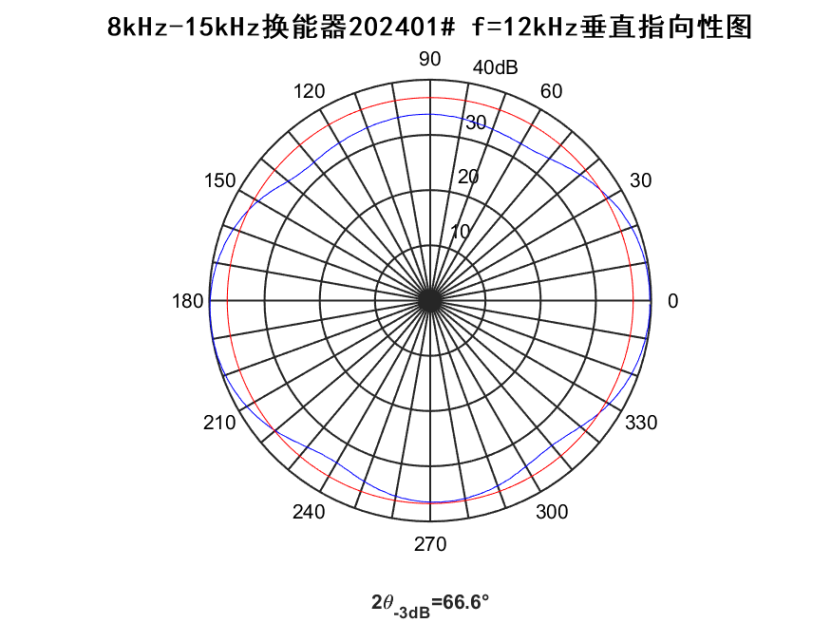

Directivitate verticală

hidrostaticăpresiune Test de

După ce traductorul a fost supus testului de presiune hidrostatică 4,5MPa/1h, 0MPa/0,25h, 4,5MPa/1h, 0MPa/0,25h, rezistența de izolație între electrozii pozitivi și negativi ai traductorului a fost mai mare de 200MΩ.

Rezultate măsurători:

După inspecție, toate traductoarele au îndeplinit cerințele indicelui tehnic.
