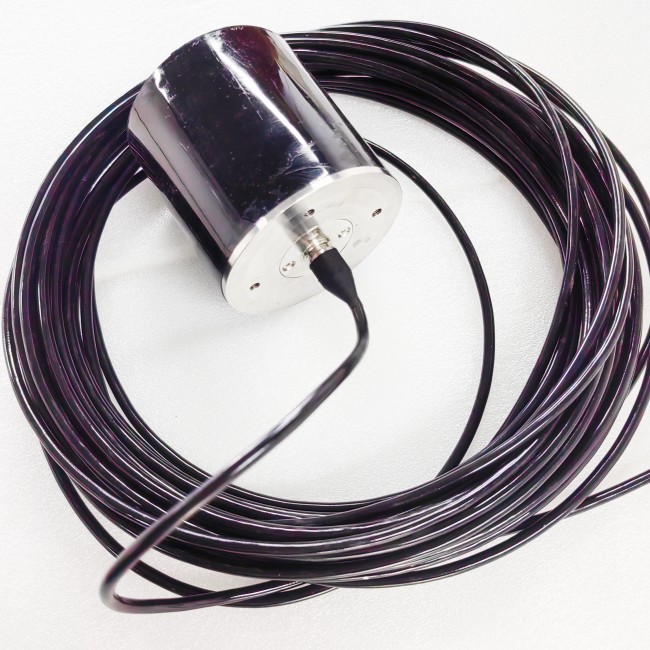

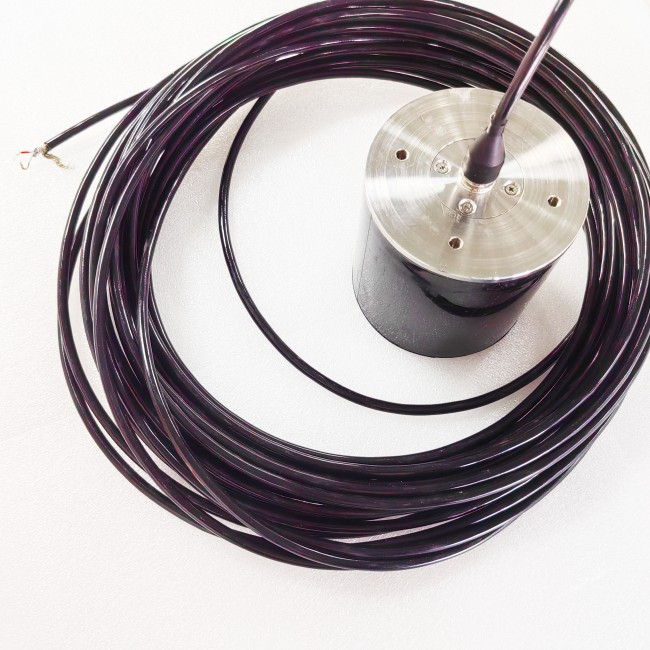

8 кГц-15 кГц перадаючы пераўтваральнік Цыліндрычны падводны акустычны пераўтваральнік

1. Вымярэнне зместу

1.1. Крывая праводнасці і ёмістасці

Вымярэнне крывой праводнасці і ёмістасці пераўтваральніка, а рэзанансная частата павінна быць (12,5±1,5) кГц.

1.2. Адказ перадачы і ўзровень крыніцы гуку

Вымерайце рэакцыю і ўзровень крыніцы гуку пераўтваральніка ў межах 8 кГц ~ 15 кГц, з якіх рэакцыя на 12 кГц складае не менш за 130 дБ, а ўзровень крыніцы гуку - не менш за 185 дБ.

1.3. Гарызантальная накіраванасць

Усенакіраваны, частоты вымярэння 8 кГц, 12 кГц і 15 кГц.

1.4. Вертыкальная накіраванасць

Вымярэнне вертыкальнай накіраванасці пераўтваральніка пры 8 кГц, 12 кГц і 15 кГц, з якіх вертыкальны вугал адкрыцця пры 12 кГц перавышае 50°.

1.5. Гідрастатычны ціск: 4,5 МПа.

2. Даныя вымярэнняў

2.1 Статычная ёмістасць

Пераўтваральнік 8 кГц-15 кГц 202401#
f/кГц	C/nF	R/Ω
8	28.38	13193
8.5	28.41	9515
9	28.51	7337
9.5	28.44	5537
10	27.98	4261
10.5	27.31	3505
11	26.46	3347
11.5	26.39	3510
12	25.42	2564
12.5	24.12	3043
13	23.78	3761
13.5	23.83	4527
14	23.94	5258
14.5	24.07	5910
15	24.16	6636

Адказ на напружанне перадачы (дБ)

Пераўтваральнік 8 кГц-15 кГц 202401#
f/кГц	d换/м	U发/Vpp	U收/mVpp	M0/дБ	SvL/дБ	SL/дБ
8	1.23	780	23.06	-217	128.2	177.0
9	1.23	780	38.25	-217.2	132.8	181.6
10	1.23	780	51	-217.3	135.4	184.2
11	1.23	780	54.38	-217.2	135.9	184.7
12	1.23	780	66.56	-217.4	137.8	186.6
13	1.23	780	63.56	-217.7	137.7	186.5
14	1.23	780	52.31	-217.7	136.0	184.8
15	1.23	780	48	-217.5	135.1	183.9

2.3 Гарызантальная накіраванасць

Вертыкальная накіраванасць

Гідрастатычнае ціскамвыпрабаванне

Пасля таго як пераўтваральнік быў падвергнуты выпрабаванню гідрастатычным ціскам 4,5 МПа/1 гадзіну, 0 МПа/0,25 гадзіну, 4,5 МПа/1 гадзіну, 0 МПа/0,25 гадзіны, супраціўленне ізаляцыі паміж станоўчым і адмоўным электродамі пераўтваральніка было большым за 200 МОм.

Вынікі вымярэнняў:

Пасля праверкі ўсе пераўтваральнікі адпавядаюць патрабаванням тэхнічнага паказчыка.
