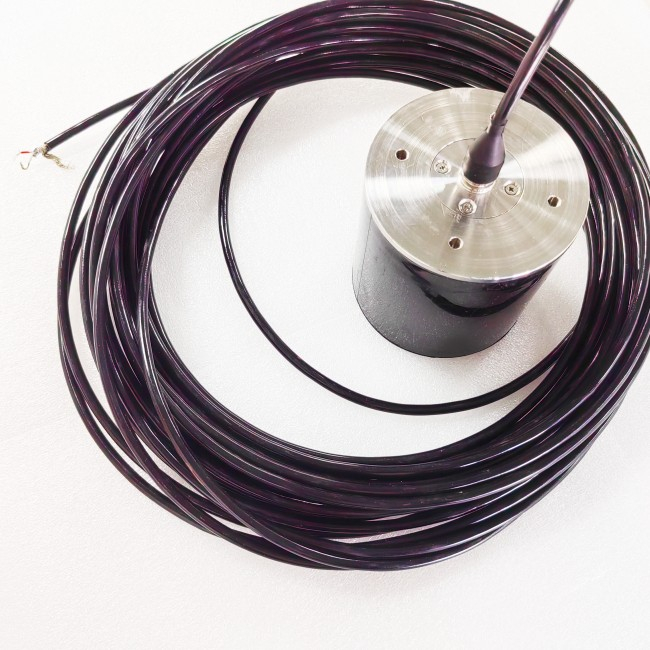

8kHz-15kHz 送信トランスデューサ 円筒形水中音響トランスデューサ

1. 測定内容
1.1.コンダクタンスとキャパシタンスの曲線
トランスデューサのコンダクタンスとキャパシタンス曲線を測定すると、共振周波数は (12.5±1.5) kHz である必要があります。
1.2.送信レスポンスと音源レベル
トランスデューサの応答と音源レベルを8kHz~15kHzの範囲で測定し、そのうち12kHzでの応答が130dB以上、音源レベルが185dB以上であることを確認します。
1.3.水平指向性
無指向性、測定周波数 8kHz、12kHz、15kHz。
1.4.垂直指向性
トランスデューサの垂直指向性を 8kHz、12kHz、15kHz で測定します。そのうち 12kHz での垂直開口角は 50° を超えています。
1.5.静水圧:4.5MPa。
8kHz-15kHz トランスデューサー 202401# |
||
f/kHz |
C/nF |
R/Ω |
8 |
28.38 |
13193 |
8.5 |
28.41 |
9515 |
9 |
28.51 |
7337 |
9.5 |
28.44 |
5537 |
10 |
27.98 |
4261 |
10.5 |
27.31 |
3505 |
11 |
26.46 |
3347 |
11.5 |
26.39 |
3510 |
12 |
25.42 |
2564 |
12.5 |
24.12 |
3043 |
13 |
23.78 |
3761 |
13.5 |
23.83 |
4527 |
14 |
23.94 |
5258 |
14.5 |
24.07 |
5910 |
15 |
24.16 |
6636 |
送信電圧応答(dB)
8kHz-15kHz トランスデューサー 202401# |
||||||
f/kHz |
d换/分 |
U発行/Vpp |
U收/mVpp |
M0/dB |
SvL/dB |
SL/dB |
8 |
1.23 |
780 |
23.06 |
-217 |
128.2 |
177.0 |
9 |
1.23 |
780 |
38.25 |
-217.2 |
132.8 |
181.6 |
10 |
1.23 |
780 |
51 |
-217.3 |
135.4 |
184.2 |
11 |
1.23 |
780 |
54.38 |
-217.2 |
135.9 |
184.7 |
12 |
1.23 |
780 |
66.56 |
-217.4 |
137.8 |
186.6 |
13 |
1.23 |
780 |
63.56 |
-217.7 |
137.7 |
186.5 |
14 |
1.23 |
780 |
52.31 |
-217.7 |
136.0 |
184.8 |
15 |
1.23 |
780 |
48 |
-217.5 |
135.1 |
183.9 |



垂直指向性



水圧静試験
トランスデューサに4.5MPa/1h、0MPa/0.25h、4.5MPa/1h、0MPa/0.25hの静水圧試験を行った後、トランスデューサの正極と負極間の絶縁抵抗は200MΩを超えました。
測定結果:
検査後、すべてのトランスデューサーは技術指標の要件を満たしていました。
