piezohannas

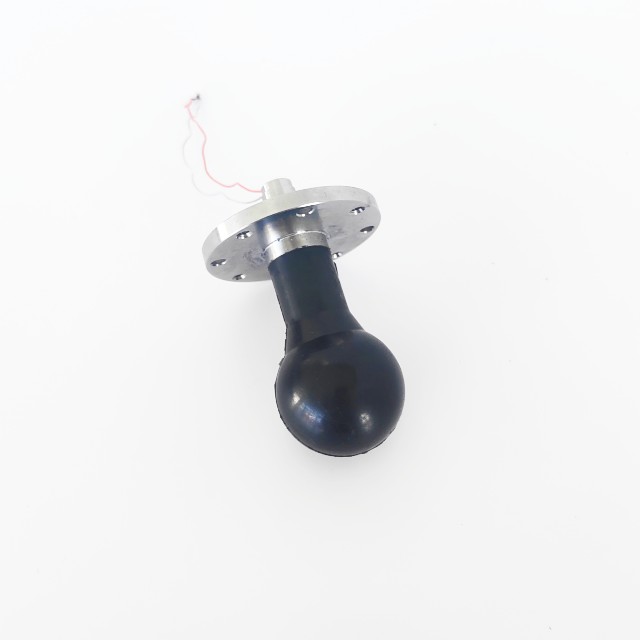

Biaya Rendah 1khz-100khz Menerima Transmisi Transduser Bulat
1. Konten pengukuran:
1.1 Pita frekuensi kerja
Pita frekuensi kerja hidrofon adalah 20Hz ～ 100kHz.
1.2. Menerima kepekaan
Sensitivitas penerimaan dalam 0,02KHz-50KHz tidak kurang dari -197dB, dan pita frekuensi lain tersedia.
1.3. Arahan horizontal
Omnidirection, mengukur titik frekuensi 10kHz, 30kHz, 50kHz.
1.4. Direktivitas vertikal
Ukur directivity vertikal transduser, ukur titik frekuensi 10kHz, 30kHz, 50kHz.
1.5. Tekanan hidrostatik: 20MPa.
2024-01# |
2024-02# |
2024-03# |
2024-04# |
2024-05# |
2024-06# |
|
C0/nF |
2.89 |
2.94 |
2.98 |
2.88 |
2.9 |
2.92 |
f/kHz |
2024-01# |
2024-02# |
2024-04# |
2024-05# |
2024-06# |
0.02 |
-190.9 |
-190.6 |
-190.8 |
-190.8 |
-190.4 |
0.025 |
-190.5 |
-190.7 |
-190.6 |
-190.6 |
-190.5 |
0.0315 |
-190.4 |
-190.6 |
-190.6 |
-190.7 |
-190.5 |
0.04 |
-190.4 |
-191.0 |
-191.0 |
-191.0 |
-191.4 |
0.05 |
-190.4 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.063 |
-190.5 |
-190.6 |
-190.7 |
-190.9 |
-190.6 |
0.08 |
-190.5 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.1 |
-189.7 |
-190.8 |
-190.6 |
-191.0 |
-190.5 |
0.125 |
-190.4 |
-190.6 |
-190.7 |
-190.6 |
-191.0 |
0.16 |
-190.4 |
-190.6 |
-190.6 |
-190.6 |
-190.4 |
0.2 |
-190.4 |
-190.7 |
-190.6 |
-190.7 |
-190.7 |
0.25 |
-190.6 |
-190.6 |
-190.7 |
-190.7 |
-191.0 |
0.315 |
-191.0 |
-190.6 |
-190.8 |
-190.6 |
-190.4 |
0.4 |
-190.1 |
-190.6 |
-190.7 |
-190.7 |
-190.9 |
0.5 |
-191.0 |
-190.7 |
-190.9 |
-190.6 |
-190.5 |
0.63 |
-190.4 |
-190.7 |
-191.0 |
-190.8 |
-190.9 |
0.8 |
-190.5 |
-191.1 |
-190.6 |
-190.6 |
-190.9 |
1 |
-190.9 |
-190.7 |
-190.6 |
-190.6 |
-190.4 |
1.25 |
-190.6 |
-190.7 |
-190.7 |
-190.7 |
-190.5 |
1.6 |
-190.6 |
-190.6 |
-190.6 |
-190.6 |
-190.8 |
2 |
-190.8 |
-190.6 |
-190.6 |
-191.1 |
-191.2 |
2.5 |
-191.2 |
-191.2 |
-191.9 |
-191.5 |
-192.1 |
3.15 |
-190.8 |
-191.4 |
-191.7 |
-190.6 |
-191.9 |
4 |
-192.2 |
-190.6 |
-192.6 |
-192.5 |
-192.4 |
5 |
-190.9 |
-191.9 |
-191.5 |
-191.7 |
-192.3 |
6.3 |
-190.4 |
-191.4 |
-191.2 |
-191.2 |
-191.9 |
8 |
-192.0 |
-190.7 |
-192.2 |
-191.1 |
-192.0 |
10 |
-190.9 |
-191.7 |
-193.2 |
-191.4 |
-191.5 |
12.5 |
-191.4 |
-192.3 |
-192.5 |
-192.1 |
-192.0 |
16 |
-191.5 |
-193.6 |
-193.5 |
-193.1 |
-192.5 |
20 |
-193.4 |
-193.3 |
-193.6 |
-193.3 |
-193.4 |
25 |
-193.4 |
-193.6 |
-193.9 |
-192.9 |
-193.4 |
31.5 |
-193.3 |
-193.5 |
-194.1 |
-193.6 |
-193.4 |
40 |
-193.3 |
-193.5 |
-194.8 |
-193.5 |
-193.3 |
50 |
-193.2 |
-193.6 |
-193.2 |
-193.4 |
-193.3 |
63 |
-200.3 |
-200.4 |
-200.4 |
-200.1 |
-200.3 |
80 |
-207.8 |
-207.9 |
-207.6 |
-207.5 |
-207.7 |
100 |
-215.0 |
-215.2 |
-215.3 |
-215.2 |
-215.4 |
Pengukuran transmisi 20KHz-100KHz ditunjukkan pada tabel di bawah ini :
Frekuensi |
20KHz |
30KHz |
40KHz |
50KHz |
60KHz |
70KHz |
80KHz |
90KHz |
100KHz |
respons tegangan |
124dB |
131dB |
136dB |
141dB |
144dB |
142dB |
137dB |
136dB |
134dB |
tingkat sumber suara (SL)
|
184dB |
191dB |
192dB |
194dB |
195dB |
194dB |
194dB |
194dB |
191dB |
Uji tekanan hidrostatik
Setelah uji tekanan hidrostatik 20MPa/0,5 jam, 0MPa/0,25 jam, dan 20MPa/0,5 jam, resistansi isolasi antara elektroda positif dan negatif hidrofon lebih besar dari 100MΩ.
