П'езаханнас

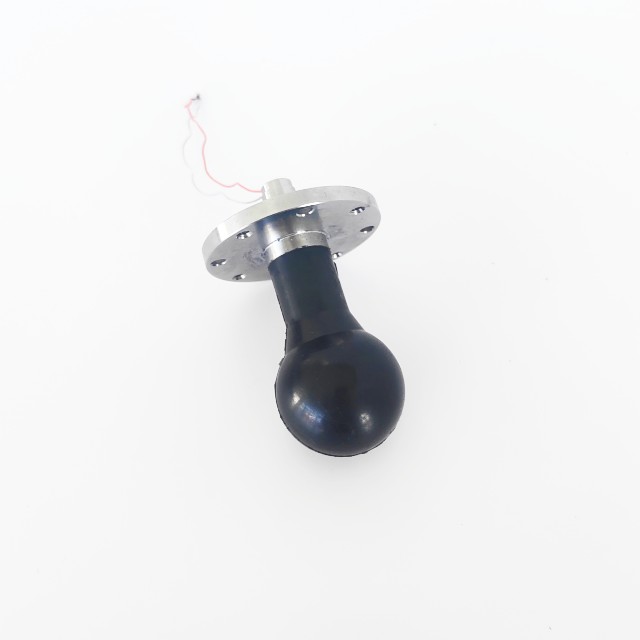

Недарагі сферычны пераўтваральнік прыёму 1-100 кГц
1. Змест вымярэнняў:
1.1 Працоўны дыяпазон частот
Працоўны дыяпазон частот гідрафона складае 20 Гц ~ 100 кГц.
1.2. Прыёмная адчувальнасць
Адчувальнасць прыёму ў дыяпазоне 0,02-50 кГц складае не менш за -197 дБ, даступныя і іншыя дыяпазоны частот.
1.3. Гарызантальная накіраванасць
Усенакіраваны, частата вымярэння 10 кГц, 30 кГц, 50 кГц.
1.4. Вертыкальная накіраванасць
Вымерайце вертыкальную накіраванасць пераўтваральніка, вымяраючы кропкі частаты 10 кГц, 30 кГц, 50 кГц.
1.5. Гідрастатычны ціск: 20MPa.
2024-01# |
2024-02# |
2024-03# |
2024-04# |
2024-05# |
2024-06# |
|
C0/nF |
2.89 |
2.94 |
2.98 |
2.88 |
2.9 |
2.92 |
f/кГц |
2024-01# |
2024-02# |
2024-04# |
2024-05# |
2024-06# |
0.02 |
-190.9 |
-190.6 |
-190.8 |
-190.8 |
-190.4 |
0.025 |
-190.5 |
-190.7 |
-190.6 |
-190.6 |
-190.5 |
0.0315 |
-190.4 |
-190.6 |
-190.6 |
-190.7 |
-190.5 |
0.04 |
-190.4 |
-191.0 |
-191.0 |
-191.0 |
-191.4 |
0.05 |
-190.4 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.063 |
-190.5 |
-190.6 |
-190.7 |
-190.9 |
-190.6 |
0.08 |
-190.5 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.1 |
-189.7 |
-190.8 |
-190.6 |
-191.0 |
-190.5 |
0.125 |
-190.4 |
-190.6 |
-190.7 |
-190.6 |
-191.0 |
0.16 |
-190.4 |
-190.6 |
-190.6 |
-190.6 |
-190.4 |
0.2 |
-190.4 |
-190.7 |
-190.6 |
-190.7 |
-190.7 |
0.25 |
-190.6 |
-190.6 |
-190.7 |
-190.7 |
-191.0 |
0.315 |
-191.0 |
-190.6 |
-190.8 |
-190.6 |
-190.4 |
0.4 |
-190.1 |
-190.6 |
-190.7 |
-190.7 |
-190.9 |
0.5 |
-191.0 |
-190.7 |
-190.9 |
-190.6 |
-190.5 |
0.63 |
-190.4 |
-190.7 |
-191.0 |
-190.8 |
-190.9 |
0.8 |
-190.5 |
-191.1 |
-190.6 |
-190.6 |
-190.9 |
1 |
-190.9 |
-190.7 |
-190.6 |
-190.6 |
-190.4 |
1.25 |
-190.6 |
-190.7 |
-190.7 |
-190.7 |
-190.5 |
1.6 |
-190.6 |
-190.6 |
-190.6 |
-190.6 |
-190.8 |
2 |
-190.8 |
-190.6 |
-190.6 |
-191.1 |
-191.2 |
2.5 |
-191.2 |
-191.2 |
-191.9 |
-191.5 |
-192.1 |
3.15 |
-190.8 |
-191.4 |
-191.7 |
-190.6 |
-191.9 |
4 |
-192.2 |
-190.6 |
-192.6 |
-192.5 |
-192.4 |
5 |
-190.9 |
-191.9 |
-191.5 |
-191.7 |
-192.3 |
6.3 |
-190.4 |
-191.4 |
-191.2 |
-191.2 |
-191.9 |
8 |
-192.0 |
-190.7 |
-192.2 |
-191.1 |
-192.0 |
10 |
-190.9 |
-191.7 |
-193.2 |
-191.4 |
-191.5 |
12.5 |
-191.4 |
-192.3 |
-192.5 |
-192.1 |
-192.0 |
16 |
-191.5 |
-193.6 |
-193.5 |
-193.1 |
-192.5 |
20 |
-193.4 |
-193.3 |
-193.6 |
-193.3 |
-193.4 |
25 |
-193.4 |
-193.6 |
-193.9 |
-192.9 |
-193.4 |
31.5 |
-193.3 |
-193.5 |
-194.1 |
-193.6 |
-193.4 |
40 |
-193.3 |
-193.5 |
-194.8 |
-193.5 |
-193.3 |
50 |
-193.2 |
-193.6 |
-193.2 |
-193.4 |
-193.3 |
63 |
-200.3 |
-200.4 |
-200.4 |
-200.1 |
-200.3 |
80 |
-207.8 |
-207.9 |
-207.6 |
-207.5 |
-207.7 |
100 |
-215.0 |
-215.2 |
-215.3 |
-215.2 |
-215.4 |
Вымярэнні перадачы 20-100 кГц паказаны ў табліцы ніжэй :
Частата |
20 кГц |
30 кГц |
40 кГц |
50 кГц |
60 кГц |
70 кГц |
80 кГц |
90 кГц |
100 кГц |
адказ напругі |
124 дБ |
131 дБ |
136 дБ |
141 дБ |
144 дБ |
142 дБ |
137 дБ |
136 дБ |
134 дБ |
узровень крыніцы гуку (SL)
|
184 дБ |
191 дБ |
192 дБ |
194 дБ |
195 дБ |
194 дБ |
194 дБ |
194 дБ |
191 дБ |
Выпрабаванне гідрастатычным ціскам
Пасля выпрабаванняў гідрастатычным ціскам 20 МПа/0,5 гадз, 0 МПа/0,25 гадз і 20 МПа/0,5 гадз супраціўленне ізаляцыі паміж станоўчым і адмоўным электродамі гідрафона перавышае 100 МОм.
