Trasduttore sferico di trasmissione e ricezione a basso costo da 1khz-100khz

Condividi su:

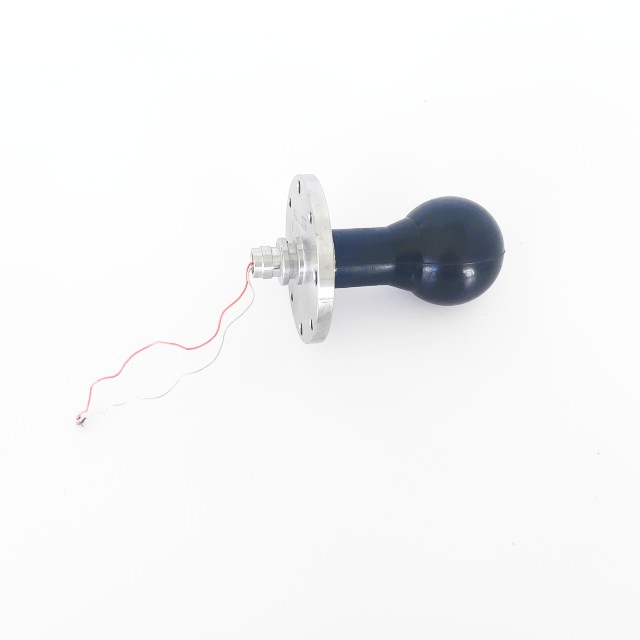

Trasduttore sferico di trasmissione e ricezione a basso costo da 1khz-100khz

Trasduttore ricevente 1KHz~100kHz
Trasduttore trasmittente 20KHz~100kHz

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Marca:
Piezohannas

Descrizione del prodotto

Trasduttore sferico di trasmissione e ricezione a basso costo da 1khz-100khz

4f53e3c75f4890464ac9464d9fc1b59

1. Contenuto della misurazione:

1.1 Banda di frequenza operativa

La banda di frequenza operativa dell'idrofono è 20Hz ～ 100kHz.

1.2. Sensibilità di ricezione

La sensibilità di ricezione compresa tra 0,02 KHz e 50 KHz non è inferiore a -197 dB e sono disponibili altre bande di frequenza.

1.3. Direttività orizzontale

Omnidirezionale, misura punti di frequenza 10kHz, 30kHz, 50kHz.

1.4. Direttività verticale

Misurare la direttività verticale del trasduttore, misurando i punti di frequenza 10kHz, 30kHz, 50kHz.

1.5. Pressione idrostatica: 20 MPa.

2.Dati di misurazione

2,1 sCapacità statica

	2024-01#	2024-02#	2024-03#	2024-04#	2024-05#	2024-06#
C0/nF	2.89	2.94	2.98	2.88	2.9	2.92

2.2 sensibilità alla ricezione

f/kHz	2024-01#	2024-02#	2024-04#	2024-05#	2024-06#
0.02	-190.9	-190.6	-190.8	-190.8	-190.4
0.025	-190.5	-190.7	-190.6	-190.6	-190.5
0.0315	-190.4	-190.6	-190.6	-190.7	-190.5
0.04	-190.4	-191.0	-191.0	-191.0	-191.4
0.05	-190.4	-190.7	-190.8	-190.6	-190.4
0.063	-190.5	-190.6	-190.7	-190.9	-190.6
0.08	-190.5	-190.7	-190.8	-190.6	-190.4
0.1	-189.7	-190.8	-190.6	-191.0	-190.5
0.125	-190.4	-190.6	-190.7	-190.6	-191.0
0.16	-190.4	-190.6	-190.6	-190.6	-190.4
0.2	-190.4	-190.7	-190.6	-190.7	-190.7
0.25	-190.6	-190.6	-190.7	-190.7	-191.0
0.315	-191.0	-190.6	-190.8	-190.6	-190.4
0.4	-190.1	-190.6	-190.7	-190.7	-190.9
0.5	-191.0	-190.7	-190.9	-190.6	-190.5
0.63	-190.4	-190.7	-191.0	-190.8	-190.9
0.8	-190.5	-191.1	-190.6	-190.6	-190.9
1	-190.9	-190.7	-190.6	-190.6	-190.4
1.25	-190.6	-190.7	-190.7	-190.7	-190.5
1.6	-190.6	-190.6	-190.6	-190.6	-190.8
2	-190.8	-190.6	-190.6	-191.1	-191.2
2.5	-191.2	-191.2	-191.9	-191.5	-192.1
3.15	-190.8	-191.4	-191.7	-190.6	-191.9
4	-192.2	-190.6	-192.6	-192.5	-192.4
5	-190.9	-191.9	-191.5	-191.7	-192.3
6.3	-190.4	-191.4	-191.2	-191.2	-191.9
8	-192.0	-190.7	-192.2	-191.1	-192.0
10	-190.9	-191.7	-193.2	-191.4	-191.5
12.5	-191.4	-192.3	-192.5	-192.1	-192.0
16	-191.5	-193.6	-193.5	-193.1	-192.5
20	-193.4	-193.3	-193.6	-193.3	-193.4
25	-193.4	-193.6	-193.9	-192.9	-193.4
31.5	-193.3	-193.5	-194.1	-193.6	-193.4
40	-193.3	-193.5	-194.8	-193.5	-193.3
50	-193.2	-193.6	-193.2	-193.4	-193.3
63	-200.3	-200.4	-200.4	-200.1	-200.3
80	-207.8	-207.9	-207.6	-207.5	-207.7
100	-215.0	-215.2	-215.3	-215.2	-215.4

1.1.

2.3 Direttività orizzontale

PCZ)JJ6Z`QVU`BL0Z3BR

UD5QTEAAH9IS`F8%B

XUY7)K8Y1BAVQTB(4OTG

2.4 Direttività verticale

1Q_467SPB040R2_OE8XQU

3KKV6F5%GN4QM149Q

EARVJ5D8DUL9HA3Q_2%97

Le misure di trasmissione 20KHz-100KHz sono mostrate nella tabella seguente :

Frequenza

20KHz

30KHz

40KHz

50KHz

60KHz

70KHz

80KHz

90KHz

100KHz

risposta in tensione

124 dB

131dB

136dB

141dB

144 dB

142 dB

137dB

136dB

134 dB

livello della sorgente sonora (SL)

184 dB

191 dB

192 dB

194dB

195dB

194dB

191 dB

Prova di pressione idrostatica

Dopo i test di pressione idrostatica di 20 MPa/0,5 h, 0 MPa/0,25 h e 20 MPa/0,5 h, la resistenza di isolamento tra gli elettrodi positivo e negativo dell'idrofono è maggiore di 100 MΩ.
