Piezohannas

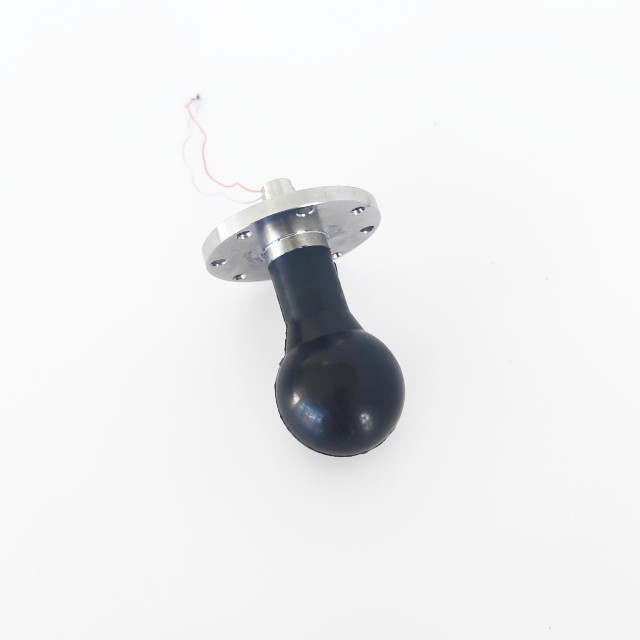

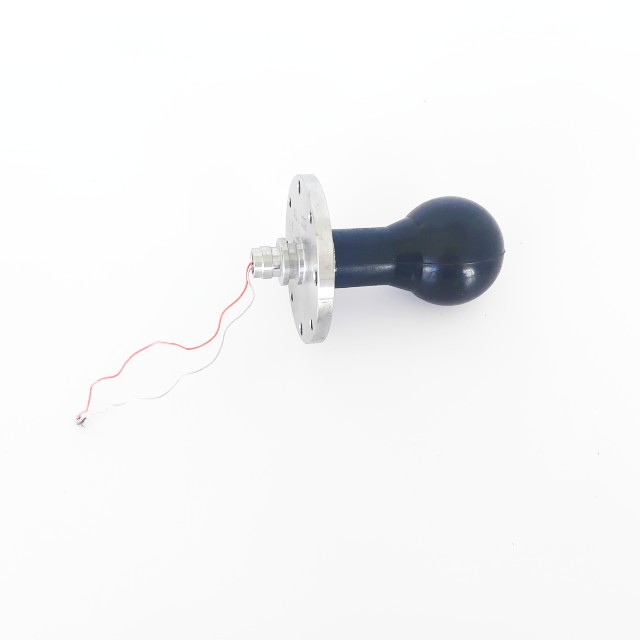

Nízkonákladový 1 khz-100 khz přijímací vysílací sférický převodník
1. Obsah měření:
1.1 Pracovní frekvenční pásmo
Pracovní frekvenční pásmo hydrofonu je 20Hz ～ 100kHz.
1.2. Citlivost příjmu
Citlivost příjmu v rozmezí 0,02 kHz-50 kHz není menší než -197 dB a jsou k dispozici i další frekvenční pásma.

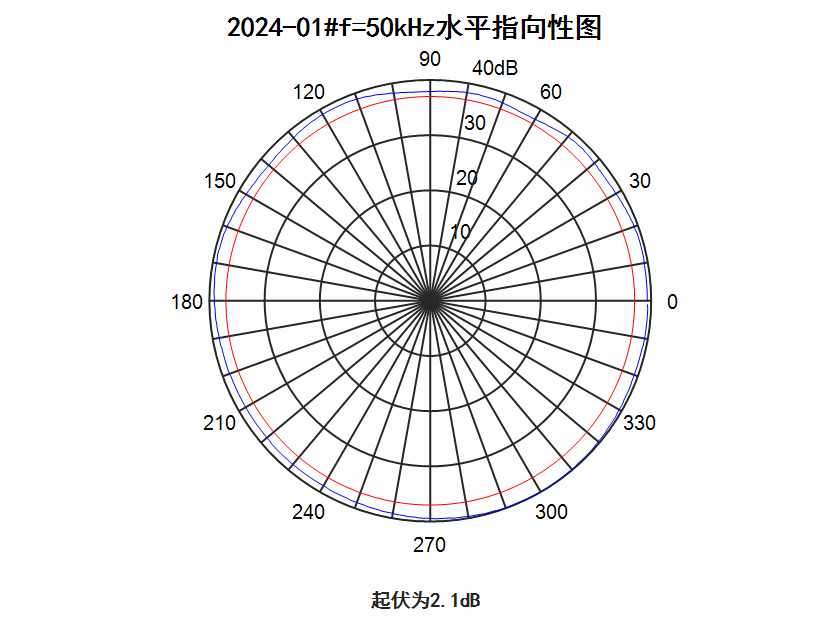

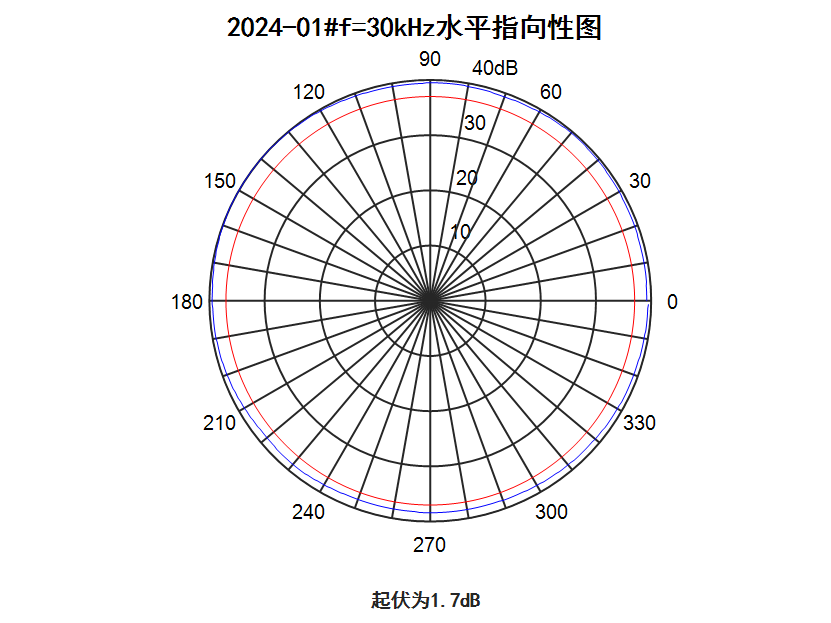

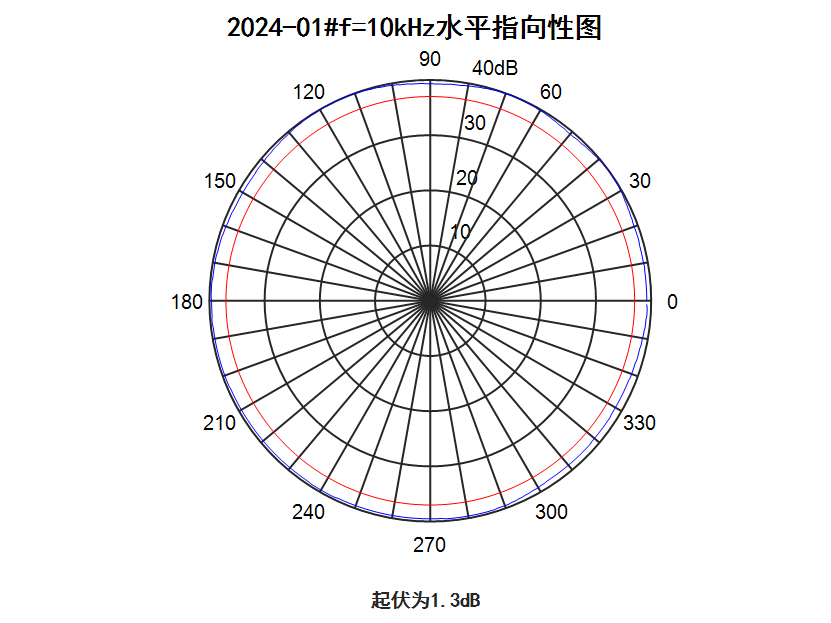

1.3. Horizontální směrovost
Všesměrové, měřící frekvenční body 10kHz, 30kHz, 50kHz.

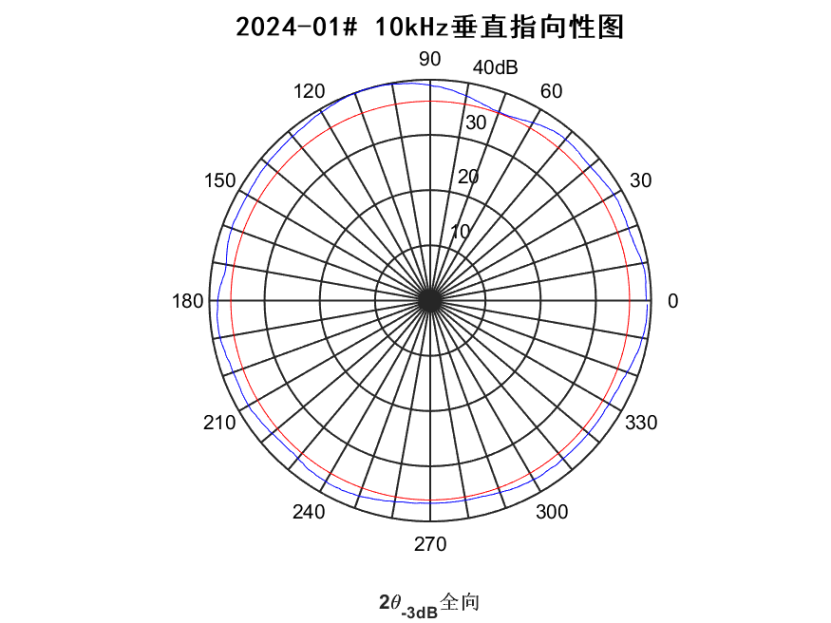

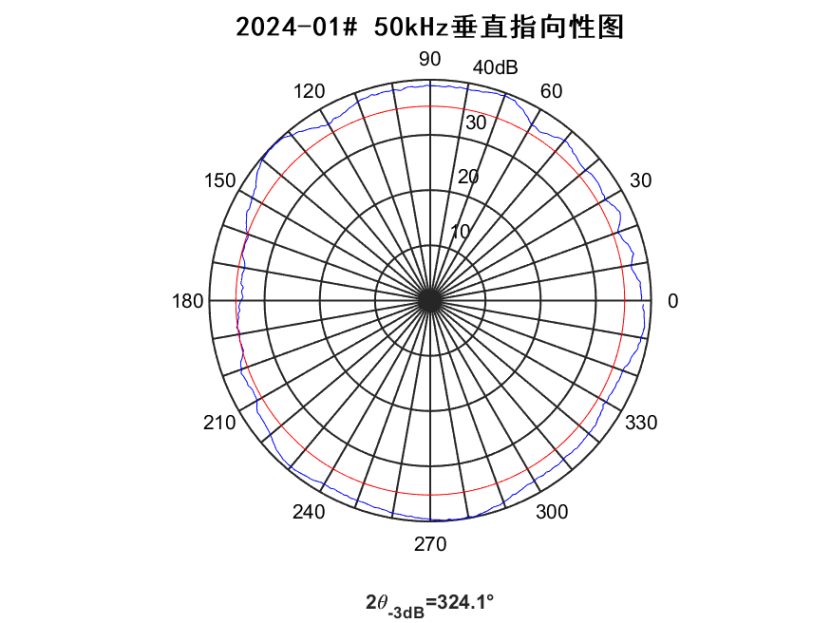

1.4. Vertikální směrovost
Změřte vertikální směrovost převodníku, změřte frekvenční body 10kHz, 30kHz, 50kHz.
1.5. Hydrostatický tlak: 20MPa.
2024-01# |
2024-02# |
2024-03# |
2024-04# |
2024-05# |
2024-06# |
|
C0/nF |
2.89 |
2.94 |
2.98 |
2.88 |
2.9 |
2.92 |
f/kHz |
2024-01# |
2024-02# |
2024-04# |
2024-05# |
2024-06# |
0.02 |
-190.9 |
-190.6 |
-190.8 |
-190.8 |
-190.4 |
0.025 |
-190.5 |
-190.7 |
-190.6 |
-190.6 |
-190.5 |
0.0315 |
-190.4 |
-190.6 |
-190.6 |
-190.7 |
-190.5 |
0.04 |
-190.4 |
-191.0 |
-191.0 |
-191.0 |
-191.4 |
0.05 |
-190.4 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.063 |
-190.5 |
-190.6 |
-190.7 |
-190.9 |
-190.6 |
0.08 |
-190.5 |
-190.7 |
-190.8 |
-190.6 |
-190.4 |
0.1 |
-189.7 |
-190.8 |
-190.6 |
-191.0 |
-190.5 |
0.125 |
-190.4 |
-190.6 |
-190.7 |
-190.6 |
-191.0 |
0.16 |
-190.4 |
-190.6 |
-190.6 |
-190.6 |
-190.4 |
0.2 |
-190.4 |
-190.7 |
-190.6 |
-190.7 |
-190.7 |
0.25 |
-190.6 |
-190.6 |
-190.7 |
-190.7 |
-191.0 |
0.315 |
-191.0 |
-190.6 |
-190.8 |
-190.6 |
-190.4 |
0.4 |
-190.1 |
-190.6 |
-190.7 |
-190.7 |
-190.9 |
0.5 |
-191.0 |
-190.7 |
-190.9 |
-190.6 |
-190.5 |
0.63 |
-190.4 |
-190.7 |
-191.0 |
-190.8 |
-190.9 |
0.8 |
-190.5 |
-191.1 |
-190.6 |
-190.6 |
-190.9 |
1 |
-190.9 |
-190.7 |
-190.6 |
-190.6 |
-190.4 |
1.25 |
-190.6 |
-190.7 |
-190.7 |
-190.7 |
-190.5 |
1.6 |
-190.6 |
-190.6 |
-190.6 |
-190.6 |
-190.8 |
2 |
-190.8 |
-190.6 |
-190.6 |
-191.1 |
-191.2 |
2.5 |
-191.2 |
-191.2 |
-191.9 |
-191.5 |
-192.1 |
3.15 |
-190.8 |
-191.4 |
-191.7 |
-190.6 |
-191.9 |
4 |
-192.2 |
-190.6 |
-192.6 |
-192.5 |
-192.4 |
5 |
-190.9 |
-191.9 |
-191.5 |
-191.7 |
-192.3 |
6.3 |
-190.4 |
-191.4 |
-191.2 |
-191.2 |
-191.9 |
8 |
-192.0 |
-190.7 |
-192.2 |
-191.1 |
-192.0 |
10 |
-190.9 |
-191.7 |
-193.2 |
-191.4 |
-191.5 |
12.5 |
-191.4 |
-192.3 |
-192.5 |
-192.1 |
-192.0 |
16 |
-191.5 |
-193.6 |
-193.5 |
-193.1 |
-192.5 |
20 |
-193.4 |
-193.3 |
-193.6 |
-193.3 |
-193.4 |
25 |
-193.4 |
-193.6 |
-193.9 |
-192.9 |
-193.4 |
31.5 |
-193.3 |
-193.5 |
-194.1 |
-193.6 |
-193.4 |
40 |
-193.3 |
-193.5 |
-194.8 |
-193.5 |
-193.3 |
50 |
-193.2 |
-193.6 |
-193.2 |
-193.4 |
-193.3 |
63 |
-200.3 |
-200.4 |
-200.4 |
-200.1 |
-200.3 |
80 |
-207.8 |
-207.9 |
-207.6 |
-207.5 |
-207.7 |
100 |
-215.0 |
-215.2 |
-215.3 |
-215.2 |
-215.4 |
Měření přenosu 20 kHz-100 kHz jsou uvedeny v tabulce níže :
Frekvence |
20 kHz |
30 kHz |
40 kHz |
50 kHz |
60 kHz |
70 kHz |
80 kHz |
90 kHz |
100 kHz |
napěťová odezva |
124 dB |
131 dB |
136 dB |
141 dB |
144 dB |
142 dB |
137 dB |
136 dB |
134 dB |
úroveň zdroje zvuku (SL)
|
184 dB |
191 dB |
192 dB |
194 dB |
195 dB |
194 dB |
194 dB |
194 dB |
191 dB |
Zkouška hydrostatickým tlakem
Po zkouškách hydrostatickým tlakem 20MPa/0,5h, 0MPa/0,25h a 20MPa/0,5h je izolační odpor mezi kladnou a zápornou elektrodou hydrofonu větší než 100MΩ.
