Å velge en piezoelektrisk keramikk er sjelden en plug-and-play-avgjørelse. Ingeniører står overfor en kritisk utfordring når de designer akustiske enheter. Å velge feil PZT-formulering fører til termisk degradering, for tidlig depolarisering eller utilstrekkelig signalbåndbredde i den endelige enheten. Du må hele tiden balansere drivkraft, mekanisk kvalitetsfaktor og følsomhet. Et optimalt valg krever at du vurderer disse begrensningene mot ditt spesifikke driftsmiljø. Bruk av generiske materialer i stedet for å matche dem med transduserapplikasjonen garanterer systemfeil.
Vårt mål er å gi et strengt empirisk, spesifikasjonsdrevet rammeverk for å evaluere disse piezokeramiske formuleringene. Vi vil gå utover grunnleggende kategoriseringer for å adressere faktiske implementeringsrealiteter. Les videre for å mestre hvordan du selvsikkert evaluerer egenskaper, håndterer termiske tak og matcher geometrier til din kjernetekniske applikasjon.
PZT-4 (Navy Type I): Standard grunnlinje for 'hardt' materiale; optimal for høyeffekts, kontinuerlig bølgeoverføring som ultralydrengjøring og ekkolodd.
PZT-5 (Navy Type II/VI): Det fremste 'myke' materialet; prioriterer ekstrem følsomhet og store forskyvninger, strengt egnet for laveffektsmottak, sensing og presisjonsaktivering.
PZT-8 (Navy Type III): Det ultraharde alternativet; gir den høyeste mekaniske Q og laveste dielektriske tap under alvorlige drivforhold, obligatorisk for medisinsk ultralyd og tung sveising.
Formfaktoravhengighet: Materialytelse er uløselig knyttet til geometri; spesifikasjonene vil endre seg enten de brukes som Piezo-ringer i boltede Langevin-transdusere eller Piezo-plater og -blokker i fasede arrays.
Vi klassifiserer piezokeramikk i to grunnleggende funksjonskategorier basert på domeneveggmobilitet. Du må forstå dette skillet mellom overføring og mottak før du foretar et materialvalg. Sendere krever 'harde' materialer for å håndtere høye elektriske spenninger uten overoppheting. Mottakere og sensorer krever «myke» materialer for å konvertere små mekaniske påkjenninger til lett målbare elektriske signaler.
Høyeffektapplikasjoner genererer iboende intern varme. Denne varmen stammer fra dielektriske og mekaniske tap som oppstår under høyfrekvent oscillasjon. Å bruke et mykt materiale i en høyeffektapplikasjon garanterer katastrofal feil. Myk piezokeramikk har svært mobile domenevegger. Når du kjører dem med høy spenning, skaper denne interne friksjonen en massiv termisk løpesløyfe. Materialet overskrider raskt sin sikre driftstemperatur og mister polarisasjonen fullstendig.
For å oppnå en vellykket materialmatch må vi definere strenge suksesskriterier. Et riktig spesifisert piezoelektrisk element skal demonstrere:
Stabil elektrisk impedans over lange driftssykluser.
Tilstrekkelig signalbåndbredde for den tiltenkte akustiske pulsen.
Overlevelse ved vedvarende driftstemperaturer uten permanent egenskapsforringelse.
Tilstrekkelig mekanisk holdbarhet under høyamplitudevibrasjoner.
Industristandarder, opprinnelig avledet fra US Navy (MIL-STD-1376B), klassifiserer piezokeramikk i spesifikke typer. Å forstå disse profilene hjelper deg med å unngå kostbare prototypefeil.
Vi kategoriserer PZT-4 som en standard hard piezokeramikk, offisielt betegnet som Navy Type I. Den fungerer som basislinjen for de fleste kraftige akustiske skyveapplikasjoner. Ingeniører stoler på den fordi den balanserer krafthåndtering med rimelige produksjonskostnader.
Styrker: Den gir høy motstand mot depolarisering under intense vekslende elektriske felt. Det gir utmerkede elektromekaniske koblingsfaktorer sammen med lavt dielektrisk tap.
Standardapplikasjoner: Du finner den i ultralydrensere med høy effekt, undervanns sonarsendere og industrielle forstøvere.
Begrensninger: Den viser lavere følsomhet sammenlignet med myke materialer. Videre viser den litt høyere intern oppvarming enn ultraharde alternativer når den skyves til maksimale kjørenivåer.
PZT-5 representerer den fremste myke piezokeramiske kategorien. Vi deler den vanligvis inn i 5A (Navy Type II) og 5H (Navy Type VI). Den utmerker seg ved lytting og fin posisjonering i stedet for aggressiv dytting.
Styrker: Den leverer eksepsjonelle piezoelektriske konstanter. Den har høy permittivitet og gjennomgår lett polarisering ved mye lavere spenninger.
Standardapplikasjoner: Den dominerer ikke-destruktiv testing (NDT) prober, medisinsk diagnostisk ultralydavbildning, mikroaktuatorer og sensitive hydrofoner.
Begrensninger: Den lider av en notorisk høy dielektrisk spredningsfaktor. Den forblir svært utsatt for termisk depolarisering og viser seg å være fullstendig uegnet for kontinuerlig høyspentdrift.
PZT-8 fungerer som den ultimate ultraharde piezokeramikken, klassifisert som Navy Type III. Når standard harde materialer overopphetes, må du oppgradere til denne formuleringen. Den håndterer brutale driftsmiljøer.
Styrker: Den har en eksepsjonelt høy mekanisk kvalitetsfaktor. Den gir det laveste dielektriske tapet under høye drivforhold og opprettholder en svært stabil dielektrisk konstant.
Standardapplikasjoner: Ingeniører krever at den brukes i ultralydsveising av plast, binding av halvledertråder og terapier med fokusert ultralyd med høy intensitet (HIFU).
Begrensninger: Det rangerer som det vanskeligste materialet å polere under produksjon. Den presenterer den laveste baseline-sensitiviteten av de tre alternativene. Det krever også mye strammere produksjonskontroller.
En direkte evaluering av PZT-4 vs PZT-5 vs PZT-8 avslører sterke operasjonelle forskjeller. Du kan ikke bytte ut disse materialene og forvente sammenlignbar akustisk ytelse. Tabellen nedenfor oppsummerer de kritiske grunnlinjeegenskapene.
Parameter |
PZT-5A (myk) |
PZT-4 (hard) |
PZT-8 (Ultra-hard) |
|---|---|---|---|
Mekanisk kvalitetsfaktor ($Q_m$) |
Lav (~70–100) |
Høy (~500–800) |
Veldig høy (> 1000) |
Dielektrisk dissipasjon ($tan delta$) |
Høy (~0,015 - 0,020) |
Lav (~0,004) |
Minimum (~0,003 - 0,004) |
Curie-temperatur ($T_c$) |
~350 °C |
~320 - 330 °C |
~300 - 320 °C |
Piezo Charge Constant ($d_{33}$) |
Høy (~390 - 450 pC/N) |
Moderat (~280 - 300 pC/N) |
Lav (~210 - 230 pC/N) |
Den mekaniske kvalitetsfaktoren dikterer direkte resonansskarphet. Du bør sette den lave vurderingen til den myke typen opp mot den høye vurderingen til de harde typene. En lav vurdering gir høy akustisk båndbredde. Dette gjør den utmerket for å løse korte, distinkte pulser i bildebehandling. Motsatt sikrer en høy vurdering skarp resonans. Dette gjør harde materialer ideelle for effektiv, kontinuerlig bølgegenerering.
Den dielektriske dissipasjonsfaktoren dikterer intern varmeutvikling. Den fungerer som en friksjonskoeffisient for vekslende felt. Vi ser store tap i myke formuleringer som får dem til å smelte eller depolere under kontinuerlig belastning. Harde typer viser ubetydelige tap selv ved ekstreme spenningsamplituder.
Curie Temperature definerer de absolutte termiske taket. Hvis keramikken din overskrider denne terskelen, mister den sin polariserte tilstand permanent. Mens alle tre materialene viser høye grenser på papiret, er praktiske sikre driftstemperaturer vanligvis maksimalt til halve Curie-punktet. Harde formuleringer overlever mye nærmere sine grenser på grunn av lavere intern selvoppvarming.
Den piezoelektriske ladningskonstanten måler forskyvning per volt. Myke formuleringer viser massiv overlegenhet her. De strekker seg og trekker seg mye lenger enn harde materialer for hver volt som brukes. Dette rettferdiggjør deres eksklusive bruk i nanoposisjoneringsaktuatorer og fine mikroskopistadier.
Materialytelse flettes intimt sammen med fysisk geometri. Den nøyaktige formen på keramikken dikterer hvordan akustiske bølger forplanter seg og hvordan stress konsentreres i krystallgitteret.

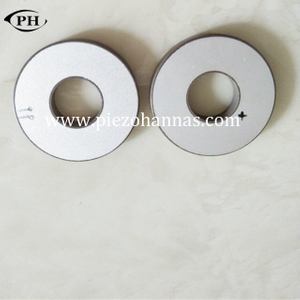

Mange enheter med høy effekt er avhengige av Piezo ringer . Produsenter produserer hovedsakelig disse fra ultraharde formuleringer. Ingeniører stabler disse elementene i forhåndsspente, boltede Langevin-svingere. Disse robuste enhetene driver industrielle plastsveisere og kraftige ultralydrensetanker. Ringgeometrien lar en sentral bolt passere direkte gjennom den keramiske stabelen. Denne bolten påfører massiv statisk kompresjon. Denne kompresjonen forhindrer at keramikken går inn i en tilstand av strekkspenning under aggressive vibrasjonsfaser.
Omvendt bruker diagnostiske og ikke-destruktive testapplikasjoner mye Piezoplater og blokker . Medisinske bildeenheter bruker ofte myke plater delt i hundrevis av mikroskopiske søyler for å danne fasede arrays. Disse arrayene styrer akustiske stråler elektronisk for å lage detaljerte ultralydbilder. Noen ganger bruker ingeniører harde materialblokker for spesialiserte skjærmodusapplikasjoner eller ekkoloddsender med tykke seksjoner.
Du må også vurdere dimensjonale toleranser under designfasen. Materialhardhet påvirker endelige bearbeidingsgrenser. Myk keramikk terninger relativt lett, men kan lide av strukturell skjørhet i tynne tverrsnitt. Harde materialer motstår brudd bedre, men utgjør distinkte utfordringer med hensyn til kantflising under høypresisjonssliping. Du må justere de geometriske toleransene dine med den iboende sprøheten til den valgte forbindelsen.
Prototyping avslører ofte skjulte feil i teoretiske akustiske design. Vi ser rutinemessig at ingeniører gjør farlige antagelser angående statiske materialdata.
Du må aktivt beskytte deg mot antakelsen om linearitet. Anta aldri produsentens grunnlinjedata stemmer under virkelige forhold med høy drivkraft. Leverandører måler standardspesifikasjoner ved å bruke små, små signalinnganger. Når du bruker hundrevis av volt, endres egenskapene dynamisk. Kapasitansen øker, resonansfrekvensen faller og mekaniske tap stiger. Du må karakterisere delene dine under faktisk belastning for å forhindre systemavstemming.
Forspenning av harde materialer er fortsatt en absolutt nødvendighet. Piezokeramikk viser høy trykkfasthet, men utrolig svak strekkfasthet. Hvis du vibrerer en kraftig keramikk uten å klemme den fast, vil de påfølgende strekkkreftene bokstavelig talt rive krystallgitteret fra hverandre. Du må bruke mekanisk forkomprimering på harde sammenstillinger. Dette skifter det operative dynamiske området helt inn i kompresjonsregimet.
Til slutt utgjør leverandørens batch-konsistens en alvorlig risiko. Du risikerer enorme variasjoner fra mye til parti hvis du stoler på generisk innkjøp. Krystallkornstørrelse, presise dopingmengder og sintringstemperaturer varierer voldsomt mellom ubekreftede fabrikker. Du må strengt bekrefte at hver leverandør levert PZT Material Parameter oppfyller dine stramme kvalitetssikringstoleranser før du skalerer opp sluttproduksjonen.
Å velge riktig piezokeramisk formulering dikterer suksessen eller feilen til den akustiske enheten. Følg en streng shortlistingslogikk. Velg myke formuleringer for sansing, lytting eller sub-mikron bevegelse. Velg standard harde formuleringer for konvensjonelle høyeffekts skyve- og overføringsoppgaver. Oppgrader til ultra-harde formuleringer kun når å presse maksimal effekt og termiske grenser blir din primære operasjonelle flaskehals.
For de neste trinnene dine oppfordrer vi deg til umiddelbart å be om detaljerte materialdatablader fra kvalifiserte leverandører. Rådfør deg tett med applikasjonsingeniører angående spesifikke forspenningskrav for ditt mekaniske hus. Bestill små batchprøver og utfør streng impedansanalysatortesting under faktiske driftstemperaturer og spenninger for å validere designet ditt.
A: Du kan vanligvis ikke. Ultralydsveisere kjører under kontinuerlige, strenge driftsforhold. Navy Type I-formuleringen viser høyere indre friksjon enn Navy Type III. Hvis du gjør denne erstatningen, vil keramikken raskt overopphetes. Denne termiske løpingen forårsaker frekvensskift, systemavstemming og eventuell depolarisering. Det ultraharde alternativets lavere dielektriske tap forblir obligatorisk for kontinuerlig sveising.
A: Myk keramikk har utrolig høye spredningsfaktorer og mobile domenevegger. Når du utsetter dem for de høye kontinuerlige spenningene som kreves for rengjøring av tanker, genererer de overdreven intern varme. Fordi de ikke kan spre denne varmen effektivt, overskrider de raskt det sikre termiske taket. Dette garanterer rask termisk depolarisering og total svikt.
A: Temperaturen endrer nesten hver eiendom. Kapasitans, resonansfrekvens og forskyvning endres når temperaturene svinger på grunn av kjente temperaturkoeffisienter. Dette er midlertidige skift; egenskaper går tilbake til baseline ved avkjøling. Men hvis driftstemperaturen nærmer seg materialets Curie-grense, gjennomgår krystallgitteret permanente faseendringer, noe som resulterer i irreversibel depolarisering.
A: Ja, ringer gir overlegne strukturelle fordeler for høyeffekts skyving. Det hule senteret lar deg føre en stålbolt med høy strekkfasthet gjennom hele svingerstabelen. Denne bolten påfører essensiell mekanisk forkomprimering, og forhindrer strekkbrudd under drift. I tillegg hjelper ringgeometrien til bedre termisk spredning og genererer svært jevne akustiske langsgående bølger.
