Вибір п’єзоелектричної кераміки рідко є рішенням «підключи і працюй». Інженери стикаються з критичною проблемою при проектуванні акустичних пристроїв. Вибір неправильної формули PZT призводить до термічної деградації, передчасної деполяризації або недостатньої пропускної здатності сигналу в кінцевому пристрої. Ви повинні постійно балансувати потужність приводу, механічну якість і чутливість. Оптимальний вибір вимагає оцінки цих обмежень у вашому конкретному операційному середовищі. Використання загальних матеріалів замість того, щоб підбирати їх відповідно до застосування датчика, гарантує збій системи.
Наша мета полягає в тому, щоб забезпечити суто емпіричну структуру, орієнтовану на специфікації, для оцінки цих п’єзокерамічних складів. Ми вийдемо за межі базових категорій, щоб розглянути реальні реалії розгортання. Читайте далі, щоб навчитися впевнено оцінювати властивості, поводитися з тепловими стелями та підбирати геометрії для вашого основного інженерного застосування.
PZT-4 (військово-морський тип I): базова лінія стандартного 'твердого' матеріалу; оптимальний для високопотужної передачі безперервної хвилі, як ультразвукове очищення та ехолот.
PZT-5 (військово-морський тип II/VI): найкращий 'м'який' матеріал; надає перевагу надзвичайній чутливості та великим переміщенням, суворо підходить для малопотужного прийому, чутливості та точного спрацьовування.
PZT-8 (ВМС типу III): надміцна альтернатива; забезпечує найвищу механічну добротність і найнижчі діелектричні втрати в суворих умовах приводу, обов’язкові для медичного ультразвуку та зварювання у важких умовах.
Залежність від форм-фактора: характеристики матеріалу нерозривно пов’язані з геометрією; специфікації змінюватимуться незалежно від того, застосовані вони як п’єзокільця в датчиках Ланжевена з болтами або п’єзопластини та блоки у фазованих решітках.
Ми класифікуємо п’єзокераміку на дві основні функціональні категорії на основі рухливості доменної стінки. Ви повинні розуміти цю різницю між передачею та прийомом, перш ніж робити вибір матеріалу. Передавачам потрібні «тверді» матеріали, щоб витримувати високу електричну напругу без перегріву. Для приймачів і датчиків потрібні «м’які» матеріали, щоб перетворювати найменші механічні напруги в електричні сигнали, які легко виміряти.
Пристрої високої потужності за своєю природою генерують внутрішнє тепло. Це тепло виникає внаслідок діелектричних і механічних втрат, що виникають під час високочастотних коливань. Використання м’якого матеріалу у високопотужному застосуванні гарантує катастрофічну несправність. М'яка п'єзокераміка має дуже рухливі доменні стінки. Коли ви запускаєте їх високою напругою, це внутрішнє тертя створює масивну теплову петлю. Матеріал швидко перевищує безпечну робочу температуру і повністю втрачає свою поляризацію.
Щоб досягти успішного відповідності матеріалу, ми повинні визначити суворі критерії успіху. Правильно визначений п'єзоелектричний елемент повинен демонструвати:
Стабільний електричний опір протягом тривалих робочих циклів.
Адекватна смуга пропускання сигналу для передбачуваного акустичного імпульсу.
Виживання при постійних робочих температурах без постійного погіршення властивостей.
Достатня механічна міцність при вібрації високої амплітуди.
Галузеві стандарти, спочатку отримані від ВМС США (MIL-STD-1376B), класифікують п’єзокераміку на певні типи. Розуміння цих профілів допоможе уникнути дорогих помилок при створенні прототипу.
Ми класифікуємо PZT-4 як стандартну тверду п'єзокераміку, офіційно позначену як Navy Type I. Вона служить базовою лінією для більшості важких акустичних штовхаючих застосувань. Інженери покладаються на нього, оскільки він збалансовує ефективність роботи з розумними витратами на виробництво.
Сильні сторони: забезпечує високу стійкість до деполяризації під впливом інтенсивних змінних електричних полів. Він забезпечує відмінні коефіцієнти електромеханічного зчеплення разом із низькими діелектричними втратами.
Стандартне застосування: ви знайдете його в потужних ультразвукових очищувачах, підводних сонарних передавачах і промислових розпилювачах.
Обмеження: він демонструє меншу чутливість порівняно з м’якими матеріалами. Крім того, він демонструє дещо вищий внутрішній нагрів, ніж наджорсткі альтернативи, якщо досягти максимального рівня приводу.
PZT-5 представляє першу категорію м'якої п'єзокераміки. Зазвичай ми поділяємо його на 5A (ВМС типу II) і 5H (ВМС типу VI). Він відмінно підходить для прослуховування та точного позиціонування, а не агресивного штовхання.
Сильні сторони: він забезпечує виняткові п’єзоелектричні константи. Він має високу діелектричну проникність і легко піддається поляризації при значно нижчих напругах.
Стандартне застосування: він домінує в зондах неруйнівного контролю (NDT), медичних діагностичних ультразвукових зображеннях, мікроприводах і чутливих гідрофонах.
Обмеження: він страждає від сумнозвісно високого коефіцієнта діелектричного розсіювання. Він залишається дуже сприйнятливим до термічної деполяризації та виявляється абсолютно непридатним для безперервного приводу високої напруги.
PZT-8 функціонує як найвища надтверда п'єзокераміка, класифікована як Navy Type III. Коли стандартні тверді матеріали перегріваються, необхідно перейти на цю формулу. Він справляється з жорстокими робочими середовищами.
Сильні сторони: він може похвалитися винятково високим коефіцієнтом механічної якості. Він забезпечує найнижчі діелектричні втрати в умовах високого приводу та підтримує дуже стабільну діелектричну проникність.
Стандартне застосування: Інженери вимагають його використання в ультразвуковому зварюванні пластику, склеюванні напівпровідникового дроту та терапії високоінтенсивним фокусованим ультразвуком (HIFU).
Обмеження: він вважається найважчим матеріалом для полюсу під час виробництва. Він представляє найнижчу базову чутливість із трьох варіантів. Це також вимагає значно жорсткішого контролю виробництва.
Пряма оцінка PZT-4 проти PZT-5 проти PZT-8 виявляє різкі відмінності в експлуатації. Ви не можете замінити ці матеріали й очікувати порівнянних акустичних характеристик. У наведеній нижче таблиці підсумовано критичні базові властивості.
Параметр |
PZT-5A (м'який) |
PZT-4 (твердий) |
PZT-8 (надтвердий) |
|---|---|---|---|
Механічний коефіцієнт якості ($Q_m$) |
Низький (~70 - 100) |
Високий (~500 - 800) |
Дуже високий (> 1000) |
Діелектричне розсіювання ($tan delta$) |
Високий (~0,015 - 0,020) |
Низький (~0,004) |
Мінімальний (~0,003 - 0,004) |
Температура Кюрі ($T_c$) |
~350 °C |
~320 - 330 °C |
~300 - 320 °C |
Константа п’єзо заряду ($d_{33}$) |
Високий (~390 - 450 pC/N) |
Помірний (~280 - 300 пКл/Н) |
Низький (~210 - 230 pC/N) |
Фактор механічної якості безпосередньо визначає різкість резонансу. Вам слід порівняти низький рейтинг м’якого типу з високим рейтингом жорсткого типу. Низький рейтинг забезпечує високу акустичну смугу пропускання. Це робить його чудовим для визначення коротких, чітких імпульсів у зображенні. І навпаки, високий рейтинг забезпечує гострий резонанс. Це робить тверді матеріали ідеальними для ефективної безперервної генерації хвиль.
Коефіцієнт діелектричного розсіювання визначає внутрішнє теплогенерування. Він діє як коефіцієнт тертя для змінних полів. Ми спостерігаємо високі втрати в м’яких композиціях, що спричиняє їх плавлення або деполяцію під постійним навантаженням. Жорсткі типи демонструють незначні втрати навіть при екстремальних амплітудах напруги.
Температура Кюрі визначає абсолютні теплові стелі. Якщо ваша кераміка перевищує цей поріг, вона остаточно втрачає свій поляризований стан. Хоча на папері всі три матеріали мають високі межі, практичні безпечні робочі температури зазвичай досягають половини точки Кюрі. Тверді склади виживають набагато ближче до своїх меж завдяки меншому внутрішньому самонагріванню.
Константа п’єзоелектричного заряду вимірює зміщення на вольт. М'які формули демонструють тут величезну перевагу. Вони розтягуються і стискаються набагато далі, ніж тверді матеріали, на кожен прикладений вольт. Це виправдовує їх ексклюзивне використання в актуаторах нанопозиціювання та столиках тонкої мікроскопії.
Продуктивність матеріалу тісно переплітається з фізичною геометрією. Точна форма кераміки визначає, як поширюються акустичні хвилі та як концентрується напруга в кристалічній решітці.

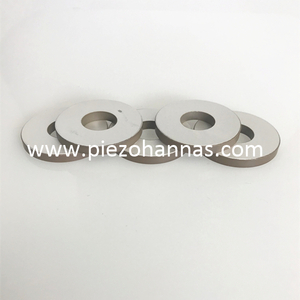

Багато потужних пристроїв сильно залежать від П'єзо кільця . Виробники переважно виготовляють їх із надтвердих складів. Інженери складають ці елементи в попередньо напружені, закріплені болтами перетворювачі Ланжевена. Ці міцні вузли приводять у дію промислові зварювальні машини для пластику та потужні резервуари для ультразвукового очищення. Геометрія кільця дозволяє центральному болту проходити безпосередньо через керамічний пакет. Цей болт застосовує потужне статичне стиснення. Це стиснення запобігає переходу кераміки в стан розтягу під час фаз агресивної вібрації.

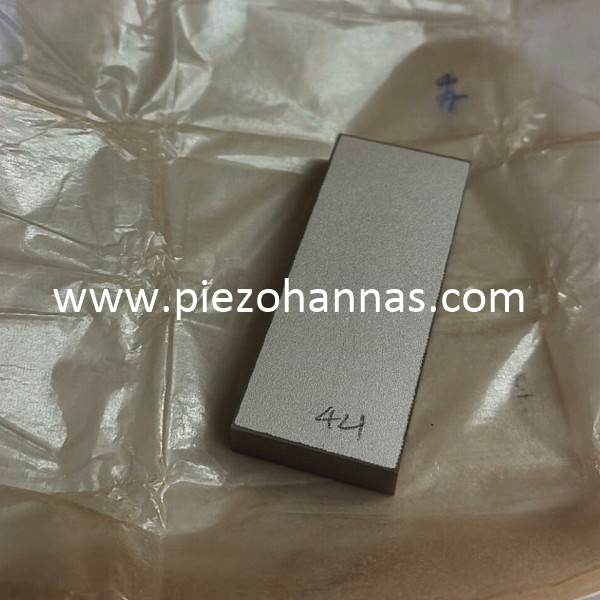

Навпаки, програми діагностики та неруйнівного контролю використовують багато П'єзопластини та блоки . У медичних приладах для візуалізації часто використовуються м’які пластини, нарізані на сотні мікроскопічних стовпчиків, щоб утворити фазовані матриці. Ці масиви електронно керують акустичними променями для створення детальних ультразвукових зображень. Іноді інженери використовують блоки з твердих матеріалів для спеціалізованих застосувань у режимі зсуву або товстих передавальних масивів гідролокаторів.
Ви також повинні враховувати допуски на розміри на етапі проектування. Твердість матеріалу впливає на межі кінцевої обробки. М’яка кераміка відносно легко розрізається, але може страждати від структурної крихкості в тонких поперечних перерізах. Тверді матеріали краще протистоять руйнуванню, але створюють певні проблеми щодо відколів країв під час високоточного шліфування. Ви повинні узгодити ваші геометричні допуски з внутрішньою крихкістю вибраного компаунду.
Прототипування часто виявляє приховані недоліки в теоретичних акустичних конструкціях. Ми регулярно бачимо, як інженери роблять небезпечні припущення щодо статичних даних про матеріал.
Ви повинні активно захищатися від припущення про лінійність. Ніколи не припускайте, що вихідні дані виробника справедливі в реальних умовах високої потужності. Постачальники вимірюють стандартні специфікації, використовуючи мізерні вхідні сигнали слабкого сигналу. Як тільки ви прикладаєте сотні вольт, властивості змінюються динамічно. Ємність збільшується, резонансна частота падає, а механічні втрати зростають. Ви повинні охарактеризувати свої частини під фактичним навантаженням, щоб запобігти розстроюванню системи.
Попереднє напруження твердих матеріалів залишається абсолютною необхідністю. П'єзокераміка демонструє високу міцність на стиск, але неймовірно слабку міцність на розтяг. Якщо ви енергійно вібруєте потужну кераміку, не затискаючи її, наступні сили розтягування буквально розірвуть кристалічну решітку. Ви повинні застосувати механічне попереднє стиснення твердих вузлів. Це повністю переводить робочий динамічний діапазон у режим стиснення.
Нарешті, узгодженість пакетів постачальників становить серйозний ризик. Якщо ви покладаєтеся на загальні джерела, ви ризикуєте значною дисперсією від партії до партії. Розмір кристалічного зерна, точна кількість допінгів і температури спікання сильно відрізняються між неперевіреними фабриками. Ви повинні суворо перевірити, що кожен постачальник надав Параметр PZT Material Parameter відповідає вашим суворим вимогам щодо якості, перш ніж ви розширите кінцеве виробництво.
Вибір правильного складу п'єзокераміки визначає успіх або невдачу вашого акустичного пристрою. Дотримуйтеся суворої логіки короткого списку. Виберіть м’які формули для відчуття, прослуховування або субмікронного руху. Вибирайте стандартні жорсткі формули для звичайних завдань із надштовхуванням і передачею високої потужності. Переходьте до наджорстких складів лише тоді, коли максимальна потужність і температурні обмеження стають вашим основним вузьким місцем.
Для ваших наступних кроків ми радимо вам негайно запросити детальні описи матеріалів у кваліфікованих постачальників. Проконсультуйтеся з інженерами щодо конкретних вимог до попереднього напруження для вашого механічного корпусу. Замовляйте невеликі партії зразків і проводите суворе тестування аналізатора опору за фактичних робочих температур і напруг, щоб підтвердити свою конструкцію.
A: Ви, як правило, не можете. Ультразвукові зварювальні апарати працюють у безперервних, важких умовах приводу. Формула Navy Type I демонструє вище внутрішнє тертя, ніж Navy Type III. Якщо ви зробите таку заміну, то кераміка швидко перегріється. Ця теплова втеча викликає зсув частоти, розстроювання системи та кінцеву деполяризацію. Менші діелектричні втрати надтвердої альтернативи залишаються обов’язковими для безперервного зварювання.
A: М’яка кераміка має неймовірно високі коефіцієнти дисипації та рухливі доменні стінки. Коли ви піддаєте їх дії високої тривалої напруги, необхідної для очищення резервуарів, вони виробляють надмірне внутрішнє тепло. Оскільки вони не можуть ефективно розсіювати це тепло, вони швидко перевищують свою безпечну температурну стелю. Це гарантує швидку термічну деполяризацію та повний вихід з ладу.
A: Температура змінює майже всі властивості. Ємність, резонансна частота та зміщення змінюються під час коливання температури через відомі температурні коефіцієнти. Це тимчасові зміни; після охолодження властивості повертаються до вихідних. Однак, якщо робоча температура наближається до межі Кюрі матеріалу, кристалічна решітка зазнає постійних фазових змін, що призводить до необоротної деполяризації.
A: Так, кільця забезпечують чудові структурні переваги для високопотужного штовхання. Порожнистий центр дозволяє протягнути високоміцний сталевий болт крізь весь пакет датчиків. Цей болт забезпечує важливе механічне попереднє стиснення, запобігаючи розриву під час роботи. Крім того, кільцева геометрія сприяє кращому розсіюванню тепла та генерує дуже однорідні акустичні поздовжні хвилі.
