Odabir piezoelektrične keramike rijetko je plug-and-play odluka. Inženjeri se suočavaju s kritičnim izazovom pri projektiranju akustičnih uređaja. Odabir pogrešne formulacije PZT dovodi do toplinske degradacije, preuranjene depolarizacije ili nedovoljne propusnosti signala u konačnom uređaju. Morate stalno balansirati pogonsku snagu, mehanički faktor kvalitete i osjetljivost. Optimalan izbor zahtijeva procjenu ovih ograničenja u odnosu na vaše specifično operativno okruženje. Korištenje generičkih materijala umjesto njihovog usklađivanja s vašom aplikacijom sonde jamči kvar sustava.
Naš cilj je osigurati strogo empirijski okvir koji se temelji na specifikacijama za procjenu ovih piezokeramičkih formulacija. Nadići ćemo osnovne kategorizacije kako bismo se pozabavili stvarnim realnostima implementacije. Čitajte dalje kako biste svladali kako pouzdano procijeniti svojstva, rukovati toplinskim stropovima i uskladiti geometrije s vašom osnovnom inženjerskom primjenom.
PZT-4 (Navy Type I): standardna osnovna linija 'tvrdog' materijala; optimalan za prijenos kontinuiranih valova velike snage poput ultrazvučnog čišćenja i sonara.
PZT-5 (Navy Type II/VI): Najbolji 'meki' materijal; daje prioritet ekstremnoj osjetljivosti i velikim pomacima, strogo prilagođen za primanje male snage, očitavanje i precizno aktiviranje.
PZT-8 (Navy Type III): Ultra čvrsta alternativa; pruža najveći mehanički Q i najmanji dielektrični gubitak u teškim pogonskim uvjetima, što je obavezno za medicinski ultrazvuk i zavarivanje u teškim uvjetima.
Ovisnost o faktoru oblika: performanse materijala neraskidivo su povezane s geometrijom; specifikacije će se promijeniti bez obzira na to jesu li postavljeni kao piezo prstenovi u pričvršćenim Langevinovim sondama ili piezo ploče i blokovi u faznim nizovima.
Klasificiramo piezokeramiku u dvije temeljne funkcionalne kategorije na temelju mobilnosti stijenke domene. Morate razumjeti ovu podjelu između prijenosa i prijema prije bilo kakvog odabira materijala. Odašiljači zahtijevaju 'tvrde' materijale za rukovanje visokim električnim naponima bez pregrijavanja. Prijemnici i senzori zahtijevaju 'meke' materijale za pretvaranje sićušnih mehaničkih naprezanja u lako mjerljive električne signale.
Aplikacije velike snage same po sebi stvaraju unutarnju toplinu. Ta toplina proizlazi iz dielektričnih i mehaničkih gubitaka koji se javljaju tijekom visokofrekventnih oscilacija. Korištenje mekog materijala u primjeni velike snage jamči katastrofalan kvar. Meka piezokeramika ima visoko pokretljive stijenke domene. Kada ih pokrećete visokim naponom, ovo unutarnje trenje stvara ogromnu toplinsku petlju. Materijal brzo prelazi svoju sigurnu radnu temperaturu i potpuno gubi svoju polarizaciju.
Kako bismo postigli uspješno podudaranje materijala, moramo definirati stroge kriterije uspjeha. Pravilno specificiran piezoelektrični element trebao bi pokazati:
Stabilna električna impedancija tijekom dugih radnih ciklusa.
Odgovarajuća širina pojasa signala za namjeravani akustični impuls.
Preživljavanje pri stalnim radnim temperaturama bez trajnog pogoršanja svojstva.
Dovoljna mehanička izdržljivost pod vibracijama visoke amplitude.
Industrijski standardi, izvorno izvedeni iz američke mornarice (MIL-STD-1376B), klasificiraju piezokeramiku u određene vrste. Razumijevanje ovih profila pomaže vam u izbjegavanju skupih pogrešaka pri izradi prototipa.
PZT-4 kategoriziramo kao standardnu tvrdu piezokeramiku, službeno označenu kao Navy Type I. Služi kao osnova za većinu akustičnih gurajućih aplikacija u teškim uvjetima. Inženjeri se oslanjaju na njega jer uravnotežuje rukovanje snagom s razumnim troškovima proizvodnje.
Snage: Nudi visoku otpornost na depolarizaciju pod intenzivnim izmjeničnim električnim poljima. Omogućuje izvrsne elektromehaničke faktore spajanja uz niske dielektrične gubitke.
Standardne primjene: Naći ćete ga u ultrazvučnim čistačima velike snage, podvodnim sonarnim odašiljačima i industrijskim raspršivačima.
Ograničenja: Pokazuje manju osjetljivost u usporedbi s mekim materijalima. Nadalje, pokazuje malo veće unutarnje zagrijavanje od ultra-tvrdih alternativa kada se gurne na maksimalnu razinu pogona.
PZT-5 predstavlja vrhunsku kategoriju meke piezokeramike. Obično ga dijelimo na 5A (mornarička vrsta II) i 5H (mornarička vrsta VI). Odličan je u slušanju i finom pozicioniranju, a ne u agresivnom guranju.
Snage: Omogućuje iznimne piezoelektrične konstante. Ima visoku permitivnost i lako se polarizira na mnogo nižim naponima.
Standardne primjene: dominira sondama za ispitivanje bez razaranja (NDT), medicinskim dijagnostičkim ultrazvučnim slikama, mikro-aktuatorima i osjetljivim hidrofonima.
Ograničenja: Pati od notorno visokog faktora dielektrične disipacije. Ostaje vrlo osjetljiv na toplinsku depolarizaciju i pokazuje se potpuno neprikladnim za kontinuirani visokonaponski pogon.
PZT-8 funkcionira kao ultimativna ultra-tvrda piezokeramika, klasificirana kao Navy Type III. Kada se standardni tvrdi materijali pregriju, morate prijeći na ovu formulaciju. Podnosi brutalna radna okruženja.
Snage: Može se pohvaliti iznimno visokim faktorom mehaničke kvalitete. Omogućuje najmanji dielektrični gubitak u uvjetima visokog pogona i održava visoko stabilnu dielektričnu konstantu.
Standardne primjene: Inženjeri nalažu njegovu upotrebu u ultrazvučnom zavarivanju plastike, spajanju poluvodičkih žica i terapijama fokusiranim ultrazvukom visokog intenziteta (HIFU).
Ograničenja: smatra se najtvrđim materijalom za motkanje tijekom proizvodnje. Predstavlja najnižu osnovnu osjetljivost od tri opcije. Također zahtijeva mnogo strožu kontrolu proizvodnje.
Izravna procjena PZT-4 naspram PZT-5 naspram PZT-8 otkriva velike operativne razlike. Ne možete međusobno zamijeniti ove materijale i očekivati usporedivu akustičnu izvedbu. Donja tablica sažima kritična osnovna svojstva.
Parametar |
PZT-5A (mekano) |
PZT-4 (tvrdo) |
PZT-8 (ultra tvrdi) |
|---|---|---|---|
Mehanički faktor kvalitete ($Q_m$) |
Nisko (~70 - 100) |
Visoko (~500 - 800) |
Vrlo visoko (> 1000) |
Dielektrična disipacija ($tan delta$) |
Visoko (~0,015 - 0,020) |
Nisko (~0,004) |
Minimalno (~0,003 - 0,004) |
Curiejeva temperatura ($T_c$) |
~350 °C |
~320 - 330 °C |
~300 - 320 °C |
Konstanta piezo naboja ($d_{33}$) |
Visoko (~390 - 450 pC/N) |
Umjereno (~280 - 300 pC/N) |
Nisko (~210 - 230 pC/N) |
Faktor mehaničke kvalitete izravno diktira oštrinu rezonancije. Trebali biste usporediti nisku ocjenu mekog tipa s visokim ocjenama tvrdog tipa. Niska ocjena daje visoku akustičnu propusnost. To ga čini izvrsnim za razlučivanje kratkih, jasnih pulseva u slikanju. Suprotno tome, visoka ocjena osigurava oštru rezonanciju. To čini tvrde materijale idealnima za učinkovito, kontinuirano stvaranje valova.
Faktor dielektrične disipacije diktira unutarnje stvaranje topline. Djeluje kao koeficijent trenja za izmjenična polja. Vidimo velike gubitke u mekim formulacijama, uzrokujući njihovo topljenje ili raspadanje pod kontinuiranim opterećenjem. Tvrdi tipovi pokazuju zanemarive gubitke čak i pri ekstremnim amplitudama napona.
Curiejeva temperatura definira apsolutne toplinske stropove. Ako vaša keramika prijeđe ovaj prag, trajno gubi svoje polarizirano stanje. Dok sva tri materijala pokazuju visoke granice na papiru, praktične sigurne radne temperature obično su maksimalne na polovici Curiejeve točke. Tvrde formulacije preživljavaju mnogo bliže svojim granicama zbog manjeg unutarnjeg samozagrijavanja.
Piezoelektrična konstanta naboja mjeri pomak po voltu. Meke formulacije ovdje pokazuju ogromnu superiornost. Rastežu se i skupljaju mnogo dalje od tvrdih materijala za svaki primijenjeni volt. To opravdava njihovu isključivu upotrebu u aktuatorima za nanopozicioniranje i finim mikroskopskim stupovima.
Materijalna izvedba blisko se isprepliće s fizičkom geometrijom. Točan oblik keramike diktira kako se akustični valovi šire i kako se napon koncentrira unutar kristalne rešetke.

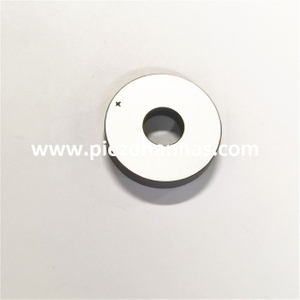

Mnogi uređaji velike snage uvelike se oslanjaju na Piezo prstenovi . Proizvođači ih uglavnom proizvode od ultratvrdih formulacija. Inženjeri slažu te elemente u prednapregnute Langevinove sonde pričvršćene vijcima. Ovi robusni sklopovi pokreću industrijske zavarivače plastike i teške ultrazvučne spremnike za čišćenje. Geometrija prstena omogućuje da središnji vijak prođe izravno kroz keramičku hrpu. Ovaj vijak primjenjuje veliku statičku kompresiju. Ova kompresija sprječava da keramika uđe u stanje vlačnog naprezanja tijekom faza agresivnih vibracija.
Suprotno tome, aplikacije za dijagnostiku i ispitivanje bez razaranja jako se koriste Piezo ploče i blokovi . Medicinski uređaji za snimanje često koriste mekane ploče izrezane na stotine mikroskopskih stupova kako bi formirali fazne nizove. Ovi nizovi elektronički usmjeravaju akustične zrake za stvaranje detaljnih ultrazvučnih slika. Povremeno, inženjeri koriste blokove od tvrdog materijala za specijalizirane primjene smicanja ili sonarne odašiljačke nizove debelog presjeka.
Također morate uzeti u obzir tolerancije dimenzija tijekom faze projektiranja. Tvrdoća materijala utječe na krajnje granice obrade. Meka keramika se relativno lako reže, ali može biti strukturalna krhkost u tankim poprečnim presjecima. Tvrdi materijali bolje se odupiru lomu, ali predstavljaju različite izazove u vezi s lomljenjem rubova tijekom visokopreciznog brušenja. Morate uskladiti svoje geometrijske tolerancije s inherentnom krtošću odabrane smjese.
Izrada prototipova često razotkriva skrivene nedostatke u teoretskom akustičkom dizajnu. Redovito viđamo inženjere kako donose opasne pretpostavke u vezi s podacima o statičkim materijalima.
Morate se aktivno braniti od pretpostavke o linearnosti. Nikada ne pretpostavljajte da su osnovni podaci proizvođača istiniti u uvjetima velike snage, u stvarnom svijetu. Dobavljači mjere standardne specifikacije koristeći minijaturne ulaze slabog signala. Nakon što primijenite stotine volti, svojstva se dinamički mijenjaju. Kapacitivnost se povećava, rezonantna frekvencija pada, a mehanički gubici rastu. Morate karakterizirati svoje dijelove pod stvarnim opterećenjem kako biste spriječili nepodešavanje sustava.
Prednaprezanje tvrdih materijala ostaje apsolutna potreba. Piezokeramika pokazuje visoku tlačnu čvrstoću, ali nevjerojatno slabu vlačnu čvrstoću. Ako snažno vibrirate keramiku velike snage bez da je stežete, vlačne sile koje nastaju doslovno će raskomadati kristalnu rešetku. Morate primijeniti mehaničku pretkompresiju na tvrde sklopove. Ovo pomiče radni dinamički raspon u potpunosti u kompresijski režim.
Konačno, dosljednost serije dobavljača predstavlja ozbiljan rizik. Riskirate velika odstupanja od serije do serije ako se oslanjate na generički izvor. Veličina kristalnog zrna, precizne količine dopinga i temperature sinteriranja jako variraju između neprovjerenih tvornica. Morate strogo provjeriti je li svaki dobavljač PZT materijalni parametar zadovoljava vaše stroge tolerancije osiguranja kvalitete prije nego što povećate konačnu proizvodnju.
Odabir ispravne piezokeramičke formulacije diktira uspjeh ili neuspjeh vašeg akustičnog uređaja. Slijedite strogu logiku užeg izbora. Odaberite meke formulacije za osjetila, slušanje ili submikronsko kretanje. Odaberite standardne tvrde formulacije za konvencionalne zadatke guranja i prijenosa velike snage. Nadogradite na ultratvrde formulacije samo kada pomicanje maksimalne snage i toplinskih ograničenja postane vaše primarno operativno usko grlo.
Za vaše sljedeće korake, potičemo vas da odmah zatražite detaljne listove s podacima o materijalu od kvalificiranih dobavljača. Pomno se posavjetujte s inženjerima za primjenu u vezi specifičnih zahtjeva prednaprezanja za vaše mehaničko kućište. Naručite uzorke male serije i provedite rigorozna ispitivanja analizatora impedancije pod stvarnim radnim temperaturama i naponima kako biste potvrdili svoj dizajn.
O: Općenito ne možete. Ultrazvučni zavarivači rade pod kontinuiranim, teškim pogonskim uvjetima. Formulacija Navy Type I pokazuje veće unutarnje trenje nego Navy Type III. Ako napravite ovu zamjenu, keramika će se brzo pregrijati. Ovaj toplinski bijeg uzrokuje pomake frekvencije, neugađanje sustava i eventualnu depolarizaciju. Niži dielektrični gubici ultratvrde alternative ostaju obvezni za kontinuirano zavarivanje.
O: Meka keramika posjeduje nevjerojatno visoke faktore disipacije i mobilne stijenke domene. Kada ih izložite visokim kontinuiranim naponima potrebnim za čišćenje spremnika, stvaraju prekomjernu unutarnju toplinu. Budući da ne mogu učinkovito raspršiti ovu toplinu, brzo premašuju svoj sigurni toplinski strop. To jamči brzu toplinsku depolarizaciju i potpuni kvar.
O: Temperatura mijenja gotovo svako svojstvo. Kapacitivnost, rezonantna frekvencija i pomak mijenjaju se kako temperature fluktuiraju zbog poznatih temperaturnih koeficijenata. To su privremene smjene; svojstva se vraćaju na početnu vrijednost nakon hlađenja. Međutim, ako se radna temperatura približi Curievoj granici materijala, kristalna rešetka prolazi kroz trajne fazne promjene, što rezultira nepovratnom depolarizacijom.
O: Da, prstenovi pružaju superiorne strukturne prednosti za guranje velike snage. Šuplji centar omogućuje vam da provučete čelični vijak visoke čvrstoće kroz cijeli niz sondi. Ovaj vijak primjenjuje bitnu mehaničku pretkompresiju, sprječavajući vlačni lom tijekom rada. Osim toga, prstenasta geometrija pomaže u boljem rasipanju topline i generira vrlo ujednačene akustične longitudinalne valove.
