PZT-4 در مقابل PZT-5 در مقابل PZT-8: نحوه انتخاب مواد پیزو مناسب

انتخاب سرامیک پیزوالکتریک به ندرت یک تصمیم قطعی است. مهندسان هنگام طراحی دستگاه های صوتی با یک چالش حیاتی روبرو هستند. انتخاب فرمول PZT اشتباه منجر به تخریب حرارتی، دپلاریزاسیون زودرس یا پهنای باند سیگنال ناکافی در دستگاه نهایی می شود. شما باید به طور مداوم قدرت محرکه، فاکتور کیفیت مکانیکی و حساسیت را متعادل کنید. یک انتخاب بهینه مستلزم ارزیابی این محدودیت ها در برابر محیط عملیاتی خاص شما است. استفاده از مواد عمومی به جای تطبیق آنها با برنامه مبدل شما، خرابی سیستم را تضمین می کند.

هدف ما ارائه یک چارچوب کاملاً تجربی و مبتنی بر مشخصات برای ارزیابی این فرمول‌های پیزوسرامیک است. ما فراتر از طبقه بندی های اساسی حرکت خواهیم کرد تا به واقعیت های استقرار واقعی بپردازیم. برای تسلط بر نحوه ارزیابی مطمئن خواص، رسیدگی به سقف‌های حرارتی و تطبیق هندسه‌ها با برنامه مهندسی اصلی خود، در ادامه بخوانید.

خوراکی های کلیدی

• PZT-4 (نوع نیروی دریایی): خط پایه مواد استاندارد 'سخت'; بهینه برای انتقال موج پیوسته و توان بالا مانند تمیز کردن اولتراسونیک و سونار.

• PZT-5 (نوع نیروی دریایی II/VI): ماده برتر 'نرم'; حساسیت شدید و جابجایی‌های زیاد را در اولویت قرار می‌دهد، که کاملاً برای دریافت، سنجش و فعال‌سازی با توان کم مناسب است.

• PZT-8 (نوع III نیروی دریایی): جایگزین فوق العاده سخت. بالاترین Q مکانیکی و کمترین تلفات دی الکتریک را در شرایط رانندگی سخت ارائه می دهد که برای اولتراسونیک های پزشکی و جوشکاری های سنگین الزامی است.

• وابستگی به عامل شکل: عملکرد مواد به طور جدایی ناپذیری با هندسه مرتبط است. مشخصات تغییر خواهند کرد، چه به صورت حلقه های پیزو در مبدل های پیچ و مهره ای لانژوین و چه صفحات و بلوک های پیزو در آرایه های فازی.

تعریف مسئله مهندسی: پیزوالکتریک سخت در مقابل نرم

ما پیزوسرامیک ها را بر اساس تحرک دیوار دامنه به دو دسته عملکردی اساسی طبقه بندی می کنیم. قبل از انتخاب مواد، باید این تقسیم انتقال در مقابل دریافت را درک کنید. فرستنده ها به مواد 'سخت' نیاز دارند تا ولتاژهای الکتریکی بالا را بدون گرم شدن بیش از حد کنترل کنند. گیرنده‌ها و حسگرها به مواد «نرم» نیاز دارند تا تنش‌های مکانیکی کوچک را به سیگنال‌های الکتریکی قابل اندازه‌گیری تبدیل کنند.

کاربردهای پرقدرت ذاتاً گرمای داخلی تولید می کنند. این گرما از تلفات دی الکتریک و مکانیکی ناشی از نوسانات با فرکانس بالا ناشی می شود. استفاده از مواد نرم در کاربردهای پرقدرت، شکست فاجعه بار را تضمین می کند. پیزوسرامیک های نرم دارای دیوارهای دامنه بسیار متحرک هستند. هنگامی که آنها را با ولتاژ بالا هدایت می کنید، این اصطکاک داخلی یک حلقه فرار حرارتی عظیم ایجاد می کند. این ماده به سرعت از دمای عملیاتی ایمن خود فراتر می رود و قطبش خود را به طور کامل از دست می دهد.

برای دستیابی به یک تطابق موفق مواد، باید معیارهای دقیق موفقیت را تعریف کنیم. یک عنصر پیزوالکتریک به درستی مشخص شده باید نشان دهد:

1. امپدانس الکتریکی پایدار در چرخه های کاری طولانی

2. پهنای باند سیگنال مناسب برای پالس صوتی مورد نظر.

3. بقا در دماهای عملیاتی پایدار بدون تخریب دائمی اموال.

4. دوام مکانیکی کافی تحت ارتعاش با دامنه بالا.

PZT-4 در مقابل PZT-5 در مقابل PZT-8: مشخصات مواد اصلی و موارد استفاده

استانداردهای صنعتی که در اصل از نیروی دریایی ایالات متحده گرفته شده است (MIL-STD-1376B)، پیزوسرامیک ها را به انواع خاصی طبقه بندی می کند. درک این پروفایل ها به شما کمک می کند از اشتباهات پرهزینه نمونه سازی جلوگیری کنید.

PZT-4: اسب کار با قدرت بالا

ما PZT-4 را به عنوان یک پیزوسرامیک سخت استاندارد، که رسماً به عنوان نیروی دریایی نوع I شناخته می‌شود، دسته‌بندی می‌کنیم. این به عنوان خط پایه برای اکثر برنامه‌های فشار صوتی سنگین عمل می‌کند. مهندسان بر آن تکیه می‌کنند زیرا مدیریت نیرو را با هزینه‌های تولید معقول متعادل می‌کند.

• نقاط قوت: مقاومت بالایی در برابر دپلاریزاسیون تحت میدان های الکتریکی متناوب شدید ارائه می دهد. فاکتورهای اتصال الکترومکانیکی عالی در کنار تلفات دی الکتریک کم را فراهم می کند.

• کاربردهای استاندارد: آن را در پاک کننده های اولتراسونیک با قدرت بالا، فرستنده های سونار زیر آب و اتومایزرهای صنعتی پیدا خواهید کرد.

• محدودیت ها: در مقایسه با مواد نرم حساسیت کمتری از خود نشان می دهد. علاوه بر این، هنگامی که به حداکثر سطح درایو فشار داده می شود، گرمایش داخلی کمی بالاتر از جایگزین های فوق سخت را نشان می دهد.

PZT-5 (5A/5H): گیرنده با حساسیت بالا

PZT-5 نشان دهنده رده پیزوسرامیک نرم برتر است. ما معمولاً آن را به 5A (نوع نیروی دریایی II) و 5H (نوع نیروی دریایی VI) تقسیم می کنیم. در گوش دادن و موقعیت یابی خوب به جای هل دادن تهاجمی عالی است.

• نقاط قوت: ثابت های پیزوالکتریک استثنایی را ارائه می دهد. دارای گذردهی بالا است و به راحتی در ولتاژهای بسیار پایین تر قطبش می شود.

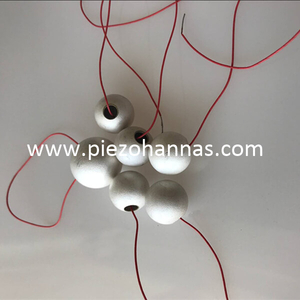

• کاربردهای استاندارد: بر پروب های تست غیر مخرب (NDT)، تصویربرداری اولتراسوند تشخیصی پزشکی، میکرو محرک ها و هیدروفون های حساس غالب است.

• محدودیت ها: از ضریب اتلاف دی الکتریک بسیار بالا رنج می برد. در برابر دپلاریزاسیون حرارتی بسیار حساس است و برای درایو ولتاژ بالا پیوسته کاملاً نامناسب است.

PZT-8: متخصص درایوهای شدید

PZT-8 به عنوان پیزوسرامیک فوق سخت نهایی، طبقه بندی شده به عنوان نیروی دریایی نوع III عمل می کند. هنگامی که مواد سخت استاندارد بیش از حد گرم می شوند، باید به این فرمول ارتقا دهید. این محیط های عملیاتی وحشیانه را کنترل می کند.

• نقاط قوت: دارای ضریب کیفیت مکانیکی فوق العاده بالایی است. کمترین تلفات دی الکتریک را در شرایط رانش بالا ارائه می دهد و یک ثابت دی الکتریک بسیار پایدار را حفظ می کند.

• کاربردهای استاندارد: مهندسان استفاده از آن را در جوشکاری پلاستیک اولتراسونیک، اتصال سیم نیمه هادی و درمان های اولتراسوند متمرکز با شدت بالا (HIFU) الزامی می کنند.

• محدودیت ها: این ماده به عنوان سخت ترین ماده برای قطب در طول تولید رتبه بندی می شود. این کمترین حساسیت خط پایه را در بین سه گزینه ارائه می دهد. همچنین به کنترل‌های تولیدی بسیار سخت‌تر نیاز دارد.

ارزیابی سر به سر: مقایسه پارامترهای مواد کلیدی PZT

ارزیابی مستقیم از PZT-4 در مقابل PZT-5 در مقابل PZT-8 تفاوت های عملیاتی فاحش را نشان می دهد. شما نمی توانید این مواد را تعویض کنید و انتظار عملکرد صوتی قابل مقایسه داشته باشید. جدول زیر ویژگی های خط پایه بحرانی را خلاصه می کند.

ضریب کیفیت مکانیکی به طور مستقیم وضوح رزونانس را تعیین می کند. شما باید امتیاز پایین نوع نرم را در مقابل رتبه بندی بالای انواع سخت قرار دهید. رتبه پایین، پهنای باند صوتی بالایی را به همراه دارد. این باعث می شود آن را برای حل پالس های کوتاه و متمایز در تصویربرداری عالی کند. برعکس، امتیاز بالا رزونانس تیز را تضمین می کند. این باعث می شود که مواد سخت برای تولید موج کارآمد و پیوسته ایده آل باشند.

ضریب اتلاف دی الکتریک تولید گرمای داخلی را دیکته می کند. به عنوان یک ضریب اصطکاک برای میدان های متناوب عمل می کند. ما شاهد تلفات زیاد در فرمول های نرم هستیم که باعث ذوب یا تخلیه آنها تحت بار مداوم می شود. انواع سخت حتی در دامنه های ولتاژ شدید تلفات ناچیزی را نشان می دهند.

دمای کوری سقف های حرارتی مطلق را تعریف می کند. اگر سرامیک شما از این آستانه فراتر رود، برای همیشه حالت پلاریزه خود را از دست می دهد. در حالی که هر سه ماده محدودیت‌های بالایی را روی کاغذ نشان می‌دهند، دمای عملیاتی ایمن عملی معمولاً به نصف نقطه کوری می‌رسد. فرمولاسیون های سخت به دلیل خود گرمایش داخلی کمتر بسیار نزدیک به حد خود باقی می مانند.

ثابت شارژ پیزوالکتریک جابجایی در هر ولت را اندازه گیری می کند. فرمول های نرم در اینجا برتری گسترده ای را نشان می دهند. آنها به ازای هر ولتی که اعمال می شود، بسیار بیشتر از مواد سخت منقبض می شوند. این امر استفاده انحصاری آنها را در عملگرهای نانوموقعیتی و مراحل میکروسکوپ خوب توجیه می کند.

عوامل شکل: تطبیق مواد با هندسه

عملکرد مواد به طور نزدیک با هندسه فیزیکی در هم تنیده است. شکل دقیق سرامیک نحوه انتشار امواج صوتی و چگونگی تمرکز تنش در شبکه کریستالی را تعیین می کند.

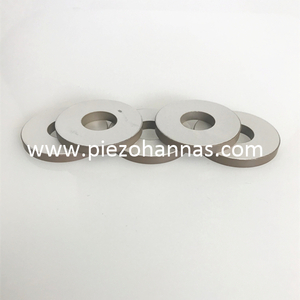

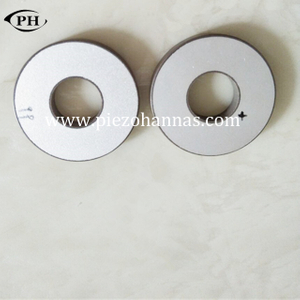

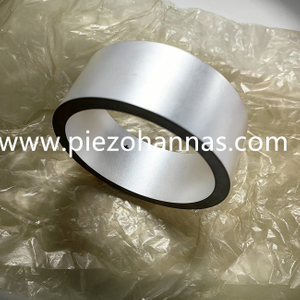

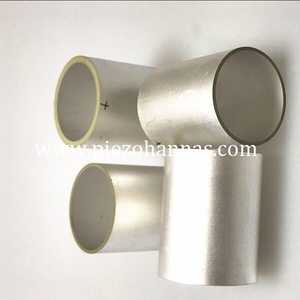

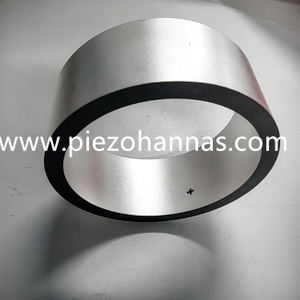

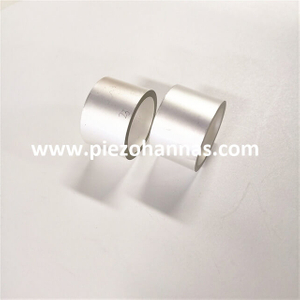

بسیاری از دستگاه های پرقدرت به شدت به آن ها وابسته هستند حلقه پیزو های تولید کنندگان عمدتاً اینها را از فرمولاسیون های فوق سخت می سازند. مهندسان این عناصر را در مبدل‌های Langevin از پیش تنیده و پیچ‌دار قرار می‌دهند. این مجموعه های قوی جوشکارهای پلاستیک صنعتی و مخازن تمیز کننده اولتراسونیک سنگین را هدایت می کنند. هندسه حلقه به یک پیچ مرکزی اجازه می دهد تا مستقیماً از پشته سرامیکی عبور کند. این پیچ فشرده سازی استاتیک عظیم را اعمال می کند. این فشرده سازی از وارد شدن سرامیک به حالت تنش کششی در مراحل ارتعاش تهاجمی جلوگیری می کند.

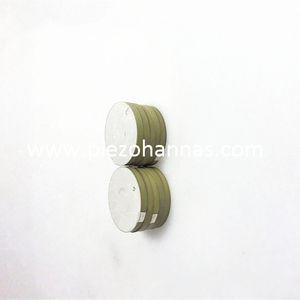

برعکس، برنامه های آزمایشی تشخیصی و غیر مخرب به شدت مورد استفاده قرار می گیرند صفحات و بلوک های پیزو دستگاه های تصویربرداری پزشکی اغلب از صفحات نرمی استفاده می کنند که به صدها ستون میکروسکوپی تقسیم شده اند تا آرایه های فازی را تشکیل دهند. این آرایه ها پرتوهای صوتی را به صورت الکترونیکی هدایت می کنند تا تصاویر فراصوت دقیق ایجاد کنند. گاهی اوقات، مهندسان از بلوک های مواد سخت برای کاربردهای تخصصی حالت برشی یا آرایه های انتقال سونار با مقطع ضخیم استفاده می کنند.

همچنین باید تلورانس های ابعادی را در مرحله طراحی در نظر بگیرید. سختی مواد بر محدودیت های نهایی ماشین کاری تاثیر می گذارد. سرامیک های نرم نسبتاً به راحتی تاس می شوند اما ممکن است از شکنندگی ساختاری در مقاطع نازک رنج ببرند. مواد سخت در برابر شکست بهتر مقاومت می‌کنند، اما چالش‌های متمایز در مورد بریدگی لبه در هنگام سنگ‌زنی با دقت بالا ایجاد می‌کنند. شما باید تلورانس های هندسی خود را با شکنندگی ذاتی ترکیب انتخابی خود هماهنگ کنید.

ریسک های پیاده سازی و ملاحظات نمونه سازی

نمونه سازی اغلب نقص های پنهان در طرح های آکوستیک نظری را آشکار می کند. ما به طور معمول می بینیم که مهندسان مفروضات خطرناکی در مورد داده های مواد استاتیک می کنند.

شما باید فعالانه از فرض خطی بودن محافظت کنید. هرگز فرض نکنید که داده‌های پایه سازنده در شرایط پرحرکت و دنیای واقعی درست است. تامین کنندگان مشخصات استاندارد را با استفاده از ورودی های کوچک و سیگنال کوچک اندازه گیری می کنند. هنگامی که صدها ولت اعمال می کنید، خواص به صورت پویا تغییر می کنند. ظرفیت خازنی افزایش می یابد، فرکانس تشدید کاهش می یابد و تلفات مکانیکی بالا می رود. شما باید قطعات خود را تحت بار واقعی مشخص کنید تا از تنظیم مجدد سیستم جلوگیری کنید.

پیش تنیدگی مواد سخت یک ضرورت مطلق باقی می ماند. پیزوسرامیک ها استحکام فشاری بالایی دارند اما مقاومت کششی فوق العاده ضعیفی دارند. اگر یک سرامیک پرقدرت را به شدت و بدون بستن آن لرزانید، نیروهای کششی ناشی از آن شبکه کریستالی را به معنای واقعی کلمه پاره می کند. شما باید پیش فشرده سازی مکانیکی را روی مجموعه های سخت اعمال کنید. این محدوده دینامیکی عملیاتی را به طور کامل به رژیم فشاری تغییر می دهد.

در نهایت، سازگاری دسته ای فروشنده یک خطر جدی ایجاد می کند. اگر به منابع عمومی تکیه کنید، در معرض خطر واریانس عظیم لات به لات هستید. اندازه دانه کریستال، مقادیر دقیق دوپینگ و دمای تف جوشی بین کارخانه‌های تایید نشده بسیار متفاوت است. شما باید به شدت تأیید کنید که هر تامین کننده ارائه شده است پارامتر مواد PZT قبل از اینکه تولید نهایی را افزایش دهید، با تلورانس های تضمین کیفیت سخت شما مطابقت دارد.

نتیجه گیری

انتخاب فرمول صحیح پیزوسرامیک موفقیت یا شکست دستگاه آکوستیک شما را دیکته می کند. از یک منطق دقیق فهرست نهایی پیروی کنید. فرمول های نرم را برای حس کردن، گوش دادن یا حرکت زیر میکرون انتخاب کنید. فرمولاسیون سخت استاندارد را برای کارهای فشاری و انتقالی معمولی با توان بالا انتخاب کنید. تنها زمانی به فرمول‌های فوق سخت ارتقا دهید که حداکثر توان و محدودیت‌های حرارتی به گلوگاه عملیاتی اصلی شما تبدیل می‌شوند.

برای گام‌های بعدی، ما شما را تشویق می‌کنیم که فوراً برگه‌های اطلاعات دقیق مواد را از فروشندگان واجد شرایط درخواست کنید. در مورد الزامات خاص پیش تنش برای مسکن مکانیکی خود با مهندسان برنامه از نزدیک مشورت کنید. نمونه‌های دسته‌ای کوچک را سفارش دهید و آزمایش‌های دقیق آنالایزر امپدانس را تحت دماها و ولتاژهای عملیاتی واقعی انجام دهید تا طراحی خود را تأیید کنید.

سوالات متداول

س: آیا می توانم PZT-4 را جایگزین PZT-8 در یک جوشکار اولتراسونیک کنم؟

پاسخ: شما به طور کلی نمی توانید. جوشکارهای اولتراسونیک تحت شرایط رانندگی مداوم و شدید کار می کنند. فرمول نیروی دریایی نوع I اصطکاک داخلی بالاتری نسبت به نیروی دریایی نوع III نشان می دهد. اگر این جایگزینی را انجام دهید، سرامیک به سرعت بیش از حد گرم می شود. این فرار حرارتی باعث تغییر فرکانس، جداسازی سیستم و در نهایت دپلاریزاسیون می شود. تلفات دی الکتریک کمتر جایگزین فوق سخت برای جوشکاری مداوم الزامی است.

س: چرا PZT-5 برای تمیز کردن اولتراسونیک استفاده نمی شود؟

پاسخ: سرامیک های نرم دارای فاکتورهای اتلاف فوق العاده بالا و دیوارهای دامنه موبایل هستند. هنگامی که آنها را در معرض ولتاژهای مداوم بالا برای تمیز کردن مخازن قرار می دهید، گرمای داخلی بیش از حد تولید می کنند. از آنجا که آنها نمی توانند این گرما را به طور موثر دفع کنند، به سرعت از سقف حرارتی ایمن خود فراتر می روند. این دپلاریزاسیون حرارتی سریع و شکست کامل را تضمین می کند.

س: دما چگونه بر پارامتر مواد PZT در حین کار تأثیر می گذارد؟

A: دما تقریباً هر ویژگی را تغییر می دهد. ظرفیت خازنی، فرکانس تشدید و جابجایی با نوسان دما به دلیل ضرایب دمایی شناخته شده تغییر می کند. این جابجایی‌های موقت هستند. خواص پس از سرد شدن به حالت اولیه باز می گردند. با این حال، اگر دمای عملیاتی به حد کوری ماده نزدیک شود، شبکه کریستالی دستخوش تغییرات فاز دائمی می شود که منجر به دپلاریزاسیون غیرقابل برگشت می شود.

س: آیا حلقه های پیزو بهتر از دیسک های جامد برای مبدل های پرقدرت هستند؟

پاسخ: بله، حلقه ها مزایای ساختاری برتر را برای هل دادن با قدرت بالا ارائه می دهند. مرکز توخالی به شما امکان می دهد یک پیچ فولادی با کشش بالا را از کل پشته مبدل عبور دهید. این پیچ پیش فشرده سازی مکانیکی ضروری را اعمال می کند و از شکستگی کششی در حین کار جلوگیری می کند. علاوه بر این، هندسه حلقه به اتلاف حرارتی بهتر کمک می کند و امواج طولی صوتی بسیار یکنواختی تولید می کند.
