PZT-4 kontra PZT-5 kontra PZT-8: jak wybrać odpowiedni materiał piezoelektryczny

Wybór ceramiki piezoelektrycznej rzadko jest decyzją typu plug-and-play. Projektując urządzenia akustyczne, inżynierowie stają przed poważnym wyzwaniem. Wybór niewłaściwej formuły PZT prowadzi do degradacji termicznej, przedwczesnej depolaryzacji lub niewystarczającej szerokości pasma sygnału w urządzeniu końcowym. Należy stale równoważyć moc napędu, współczynnik jakości mechanicznej i czułość. Optymalny wybór wymaga oceny tych ograniczeń w odniesieniu do konkretnego środowiska operacyjnego. Używanie materiałów ogólnych zamiast dopasowywania ich do zastosowania przetwornika gwarantuje awarię systemu.

Naszym celem jest zapewnienie ściśle empirycznych, opartych na specyfikacji ram do oceny tych preparatów piezoceramicznych. Wyjdziemy poza podstawowe kategoryzacje, aby zająć się rzeczywistymi realiami wdrażania. Czytaj dalej, aby dowiedzieć się, jak pewnie oceniać właściwości, obsługiwać sufity termiczne i dopasowywać geometrię do podstawowego zastosowania inżynierskiego.

Kluczowe dania na wynos

• PZT-4 (Marynarka Typ I): Standardowy materiał bazowy „twardy”; optymalne do transmisji fali ciągłej o dużej mocy, takiej jak czyszczenie ultradźwiękowe i sonar.

• PZT-5 (marynarka wojenna typu II/VI): Najlepszy „miękki” materiał; priorytetem jest ekstremalna czułość i duże przemieszczenia, ściśle dostosowane do odbioru małej mocy, wykrywania i precyzyjnego uruchamiania.

• PZT-8 (Marynarka Typ III): Ultra twarda alternatywa; zapewnia najwyższą mechaniczną wartość Q i najniższe straty dielektryczne w trudnych warunkach napędu, wymagane w przypadku ultradźwięków medycznych i spawania o dużej wytrzymałości.

• Zależność od kształtu: Wydajność materiału jest nierozerwalnie związana z geometrią; Specyfikacje ulegną zmianie, niezależnie od tego, czy zostaną zastosowane jako pierścienie piezoelektryczne w przykręcanych przetwornikach Langevina, czy też płytki i bloki piezoelektryczne w układach fazowanych.

Definiowanie problemu inżynierskiego: piezoelektryki twarde i miękkie

Klasyfikujemy piezoceramikę na dwie podstawowe kategorie funkcjonalne w oparciu o ruchliwość ścian domenowych. Przed dokonaniem wyboru materiału należy zrozumieć różnicę w transmisji i odbiorze. Przetworniki wymagają „twardych” materiałów, aby wytrzymać wysokie napięcie elektryczne bez przegrzania. Odbiorniki i czujniki wymagają „miękkich” materiałów, aby przekształcić drobne naprężenia mechaniczne w łatwo mierzalne sygnały elektryczne.

Zastosowania o dużej mocy z natury generują ciepło wewnętrzne. Ciepło to wynika ze strat dielektrycznych i mechanicznych występujących podczas oscylacji o wysokiej częstotliwości. Użycie miękkiego materiału w zastosowaniach wymagających dużej mocy gwarantuje katastrofalną awarię. Miękkie piezoceramiki posiadają wysoce mobilne ściany domenowe. Kiedy zasilasz je wysokim napięciem, to wewnętrzne tarcie tworzy potężną pętlę niekontrolowanego wzrostu temperatury. Materiał szybko przekracza bezpieczną temperaturę pracy i całkowicie traci polaryzację.

Aby osiągnąć pomyślne dopasowanie materiałowe, musimy zdefiniować rygorystyczne kryteria sukcesu. Właściwie dobrany element piezoelektryczny powinien wykazywać:

1. Stabilna impedancja elektryczna w długich cyklach pracy.

2. Odpowiednia szerokość pasma sygnału dla zamierzonego impulsu akustycznego.

3. Przetrwanie w stałych temperaturach roboczych bez trwałej degradacji właściwości.

4. Wystarczająca trwałość mechaniczna przy wibracjach o dużej amplitudzie.

PZT-4 vs PZT-5 vs PZT-8: Profile materiałów rdzenia i przypadki użycia

Normy branżowe, wywodzące się pierwotnie z Marynarki Wojennej Stanów Zjednoczonych (MIL-STD-1376B), klasyfikują piezoceramikę na określone typy. Zrozumienie tych profili pomaga uniknąć kosztownych błędów podczas prototypowania.

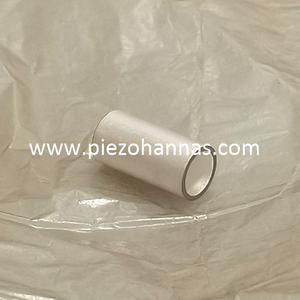

PZT-4: koń pociągowy o dużej mocy

Klasyfikujemy PZT-4 jako standardowy twardy materiał piezoceramiczny, oficjalnie oznaczony jako Navy Type I. Służy jako punkt odniesienia dla większości zastosowań związanych z pchaniem akustycznym o dużej wytrzymałości. Inżynierowie na nim polegają, ponieważ zapewnia równowagę między mocą a rozsądnymi kosztami produkcji.

• Mocne strony: Zapewnia wysoką odporność na depolaryzację w intensywnych przemiennych polach elektrycznych. Zapewnia doskonałe współczynniki sprzężenia elektromechanicznego przy niskich stratach dielektrycznych.

• Standardowe zastosowania: Znajdziesz go w myjkach ultradźwiękowych dużej mocy, podwodnych nadajnikach sonarowych i atomizerach przemysłowych.

• Ograniczenia: Wykazuje niższą czułość w porównaniu do materiałów miękkich. Co więcej, przy maksymalnym poziomie napędu wykazuje nieco wyższe nagrzewanie wewnętrzne niż ultratwarde alternatywy.

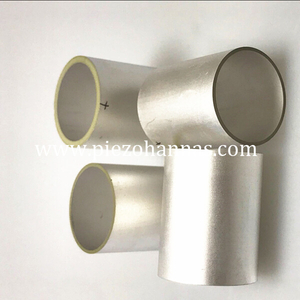

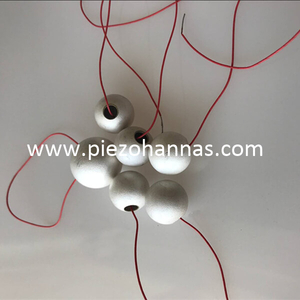

PZT-5 (5A/5H): Odbiornik o wysokiej czułości

PZT-5 reprezentuje wiodącą kategorię miękkich materiałów piezoceramicznych. Zwykle dzielimy go na 5A (marynarka wojenna typu II) i 5H (marynarka wojenna typu VI). Doskonale radzi sobie ze słuchaniem i precyzyjnym pozycjonowaniem, a nie z agresywnym pchaniem.

• Mocne strony: Zapewnia wyjątkowe stałe piezoelektryczne. Charakteryzuje się wysoką przenikalnością elektryczną i łatwo ulega polaryzacji przy znacznie niższych napięciach.

• Zastosowania standardowe: Dominuje w sondach do badań nieniszczących (NDT), ultrasonograficznym obrazowaniu diagnostycznym, mikrosiłownikach i czułych hydrofonach.

• Ograniczenia: Cechuje się notorycznie wysokim współczynnikiem rozpraszania dielektrycznego. Pozostaje bardzo podatny na depolaryzację termiczną i całkowicie nie nadaje się do ciągłego zasilania wysokim napięciem.

PZT-8: Specjalista od ekstremalnych napędów

PZT-8 to najnowocześniejszy, ultratwardy materiał piezoceramiczny, sklasyfikowany jako Navy Type III. W przypadku przegrzania standardowych twardych materiałów należy przejść na tę formułę. Radzi sobie z brutalnymi środowiskami operacyjnymi.

• Mocne strony: Charakteryzuje się wyjątkowo wysokim współczynnikiem jakości mechanicznej. Zapewnia najniższą stratę dielektryczną w warunkach wysokiego napędu i utrzymuje bardzo stabilną stałą dielektryczną.

• Standardowe zastosowania: Inżynierowie zalecają jego stosowanie w ultradźwiękowym spawaniu tworzyw sztucznych, łączeniu drutów półprzewodnikowych i terapiach skupionymi ultradźwiękami o wysokiej intensywności (HIFU).

• Ograniczenia: Jest to najtwardszy materiał do polerowania podczas produkcji. Prezentuje najniższą czułość wyjściową spośród trzech opcji. Wymaga to również znacznie bardziej rygorystycznej kontroli produkcji.

Bezpośrednia ocena: porównanie kluczowych parametrów materiałów PZT

Bezpośrednia ocena PZT-4 vs PZT-5 vs PZT-8 ujawniają wyraźne różnice operacyjne. Nie można zamieniać tych materiałów i oczekiwać porównywalnych parametrów akustycznych. Poniższa tabela podsumowuje krytyczne właściwości bazowe.

Współczynnik jakości mechanicznej bezpośrednio określa ostrość rezonansu. Powinieneś porównać niską ocenę typu miękkiego z wysokimi ocenami typu twardego. Niska ocena zapewnia wysoką szerokość pasma akustycznego. Dzięki temu doskonale nadaje się do rozdzielania krótkich, wyraźnych impulsów w obrazowaniu. I odwrotnie, wysoka ocena zapewnia ostry rezonans. Dzięki temu twarde materiały idealnie nadają się do wydajnego, ciągłego generowania fal.

Współczynnik rozproszenia dielektryka określa wewnętrzne wytwarzanie ciepła. Działa jak współczynnik tarcia dla pól przemiennych. W miękkich formułach obserwujemy duże straty, powodujące ich topienie lub wytrącanie się pod ciągłym obciążeniem. Typy twarde wykazują znikome straty nawet przy ekstremalnych amplitudach napięcia.

Temperatura Curie definiuje bezwzględne sufity termiczne. Jeśli ceramika przekroczy ten próg, trwale utraci swój stan spolaryzowany. Podczas gdy wszystkie trzy materiały wykazują wysokie wartości graniczne na papierze, praktyczne bezpieczne temperatury robocze zazwyczaj wynoszą maksymalnie połowę punktu Curie. Twarde preparaty wytrzymują znacznie bliżej swoich granic ze względu na niższe wewnętrzne samonagrzewanie.

Stała ładunku piezoelektrycznego mierzy przemieszczenie na wolt. Miękkie formuły wykazują tutaj ogromną wyższość. Rozciągają się i kurczą znacznie bardziej niż twarde materiały na każdy przyłożony wolt. Uzasadnia to ich wyłączne zastosowanie w siłownikach nanopozycjonujących i stolikach do mikroskopii precyzyjnej.

Kształty: Dopasowanie materiału do geometrii

Wydajność materiału jest ściśle powiązana z geometrią fizyczną. Dokładny kształt ceramiki decyduje o sposobie rozchodzenia się fal akustycznych i koncentracji naprężeń w sieci krystalicznej.

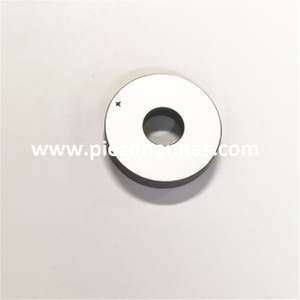

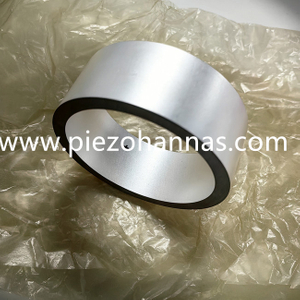

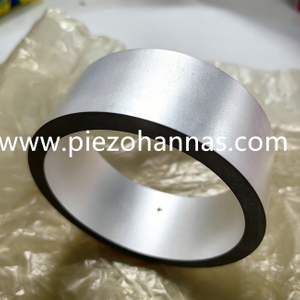

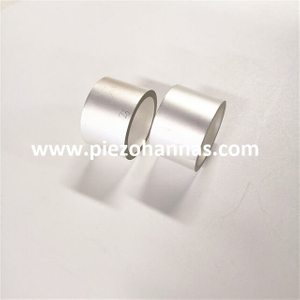

Wiele urządzeń dużej mocy w dużym stopniu opiera się na Pierścienie piezoelektryczne . Producenci wytwarzają je głównie z ultratwardych formuł. Inżynierowie układają te elementy we wstępnie naprężonych, przykręconych śrubami przetwornikach Langevina. Te wytrzymałe zespoły napędzają przemysłowe spawarki tworzyw sztucznych i wysokowydajne ultradźwiękowe zbiorniki czyszczące. Geometria pierścienia pozwala, aby śruba centralna przechodziła bezpośrednio przez stos ceramiczny. Ta śruba powoduje ogromne ściskanie statyczne. To ściskanie zapobiega wejściu ceramiki w stan naprężenia rozciągającego podczas agresywnych faz wibracji.

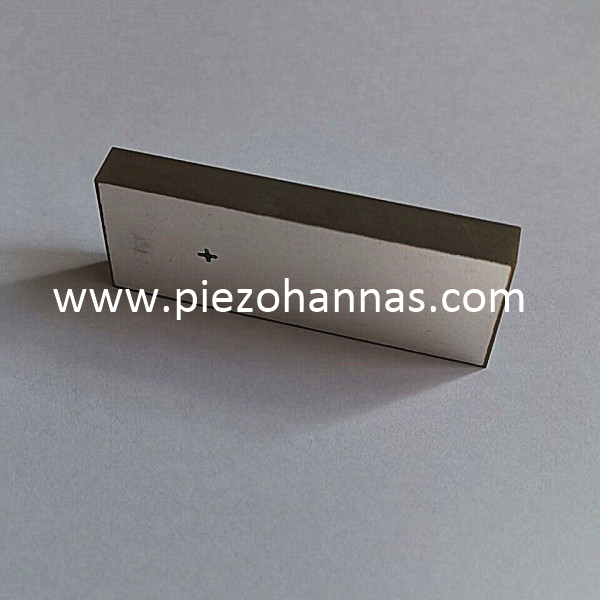

Z drugiej strony, aplikacje diagnostyczne i badania nieniszczące są w dużym stopniu wykorzystywane Płytki i bloki piezoelektryczne . Urządzenia do obrazowania medycznego często wykorzystują miękkie płytki pokrojone w setki mikroskopijnych filarów, tworząc układy fazowane. Układy te sterują elektronicznie wiązkami akustycznymi, tworząc szczegółowe obrazy ultradźwiękowe. Czasami inżynierowie wykorzystują bloki z twardego materiału do specjalistycznych zastosowań w trybie ścinania lub do układów transmisyjnych sonarów o grubym przekroju.

Na etapie projektowania należy również wziąć pod uwagę tolerancje wymiarowe. Twardość materiału wpływa na granice obróbki końcowej. Miękką ceramikę można stosunkowo łatwo pokroić w kostkę, ale w przypadku cienkich przekrojów może wystąpić kruchość strukturalna. Twarde materiały są lepiej odporne na pękanie, ale stwarzają wyraźne wyzwania w zakresie wykruszania się krawędzi podczas szlifowania o wysokiej precyzji. Należy dostosować tolerancje geometryczne do naturalnej kruchości wybranego związku.

Ryzyko wdrożenia i zagadnienia związane z prototypowaniem

Prototypowanie często obnaża ukryte wady teoretycznych projektów akustycznych. Często widzimy, jak inżynierowie dokonują niebezpiecznych założeń dotyczących statycznych danych materiałowych.

Należy aktywnie strzec się założenia o liniowości. Nigdy nie zakładaj, że podstawowe dane producenta są prawdziwe w rzeczywistych warunkach wymagających dużej mocy obliczeniowej. Dostawcy mierzą standardowe specyfikacje za pomocą maleńkich wejść małosygnałowych. Po przyłożeniu setek woltów właściwości zmieniają się dynamicznie. Zwiększa się pojemność, spada częstotliwość rezonansowa i rosną straty mechaniczne. Aby zapobiec rozstrojeniu systemu, należy scharakteryzować części pod rzeczywistym obciążeniem.

Wstępne naprężanie twardych materiałów pozostaje absolutną koniecznością. Piezoceramiki wykazują wysoką wytrzymałość na ściskanie, ale niezwykle słabą wytrzymałość na rozciąganie. Jeśli energicznie wibrujesz ceramikę o dużej mocy bez jej zaciskania, powstałe siły rozciągające dosłownie rozerwą sieć krystaliczną. W przypadku twardych zespołów należy zastosować mechaniczną kompresję wstępną. To całkowicie przesuwa operacyjny zakres dynamiki w tryb ściskający.

Wreszcie, spójność partii dostawców stwarza poważne ryzyko. Jeśli polegasz na generycznym zaopatrzeniu, ryzykujesz ogromną rozbieżnością między partiami. Wielkość ziaren kryształów, dokładne ilości domieszki i temperatury spiekania znacznie się różnią w niezweryfikowanych fabrykach. Należy ściśle sprawdzić, czy każdy dostawca dostarczył Parametr materiału PZT spełnia rygorystyczne tolerancje zapewnienia jakości przed zwiększeniem skali produkcji końcowej.

Wniosek

Wybór odpowiedniego składu piezoceramicznego decyduje o sukcesie lub porażce urządzenia akustycznego. Postępuj zgodnie ze ścisłą logiką tworzenia krótkich list. Wybierz miękkie formuły do ​​wykrywania, słuchania lub poruszania się w zakresie submikronowym. Wybierz standardowe twarde formuły do ​​konwencjonalnych zadań pchania i przenoszenia o dużej mocy. Przejdź na ultratwarde formuły tylko wtedy, gdy przekraczanie granic maksymalnej mocy i temperatury staje się głównym wąskim gardłem operacyjnym.

W przypadku kolejnych kroków zachęcamy do natychmiastowego zażądania szczegółowych arkuszy danych materiałów od kwalifikowanych dostawców. Należy ściśle skonsultować się z inżynierami ds. zastosowań w sprawie specyficznych wymagań dotyczących naprężeń wstępnych dla obudowy mechanicznej. Zamów próbki w małych partiach i przeprowadź rygorystyczne testy analizatorem impedancji w rzeczywistych temperaturach i napięciach roboczych, aby zweryfikować swój projekt.

Często zadawane pytania

P: Czy w zgrzewarce ultradźwiękowej mogę zastąpić PZT-4 PZT-8?

Odp.: Generalnie nie można. Zgrzewarki ultradźwiękowe pracują w ciągłych, trudnych warunkach napędowych. Preparat Navy Type I wykazuje wyższe tarcie wewnętrzne niż Navy Type III. Jeśli dokonasz tej zamiany, ceramika szybko się przegrzeje. Ta niekontrolowana temperatura powoduje przesunięcia częstotliwości, rozstrojenie systemu i ostateczną depolaryzację. Niższe straty dielektryczne tej ultratwardej alternatywy pozostają obowiązkowe w przypadku spawania ciągłego.

P: Dlaczego PZT-5 nie jest używany do czyszczenia ultradźwiękowego?

Odp.: Miękka ceramika posiada niewiarygodnie wysokie współczynniki rozpraszania i ruchome ściany domeny. Kiedy wystawiasz je na działanie wysokiego, ciągłego napięcia wymaganego do czyszczenia zbiorników, generują one nadmierne ciepło wewnętrzne. Ponieważ nie są w stanie skutecznie rozproszyć tego ciepła, szybko przekraczają bezpieczny pułap termiczny. Gwarantuje to szybką depolaryzację termiczną i całkowitą awarię.

P: Jak temperatura wpływa na parametr materiału PZT podczas pracy?

Odp.: Temperatura zmienia prawie każdą właściwość. Pojemność, częstotliwość rezonansowa i przemieszczenie zmieniają się wraz ze zmianami temperatury ze względu na znane współczynniki temperaturowe. Są to zmiany tymczasowe; właściwości wracają do wartości wyjściowych po ochłodzeniu. Jeśli jednak temperatura robocza zbliży się do granicy Curie materiału, sieć krystaliczna ulega trwałym zmianom fazowym, co powoduje nieodwracalną depolaryzację.

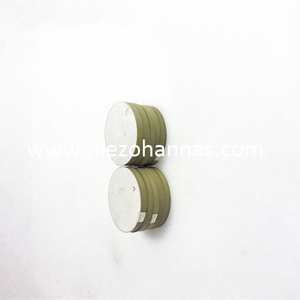

P: Czy pierścienie piezoelektryczne są lepsze niż dyski stałe w przypadku przetworników dużej mocy?

Odp.: Tak, pierścienie zapewniają doskonałe zalety konstrukcyjne przy pchaniu z dużą mocą. Wydrążony środek umożliwia przeciągnięcie stalowej śruby o dużej wytrzymałości na rozciąganie przez cały zestaw przetwornika. Śruba ta stosuje niezbędną mechaniczną kompresję wstępną, zapobiegając pękaniu przy rozciąganiu podczas pracy. Dodatkowo geometria pierścienia pomaga w lepszym rozpraszaniu ciepła i generuje bardzo jednolite akustyczne fale podłużne.
