Pietsosähköisen keramiikan valinta on harvoin plug and play -päätös. Insinöörit kohtaavat kriittisen haasteen suunnitellessaan akustisia laitteita. Väärän PZT-koostumuksen valinta johtaa terminen hajoamiseen, ennenaikaiseen depolarisaatioon tai riittämättömään signaalin kaistanleveyteen lopullisessa laitteessa. Sinun on jatkuvasti tasapainotettava käyttövoimaa, mekaanista laatutekijää ja herkkyyttä. Optimaalinen valinta edellyttää näiden rajoitusten arviointia suhteessa omaan toimintaympäristöösi. Yleisten materiaalien käyttäminen sen sijaan, että sovittaisit ne anturin sovellukseesi, takaa järjestelmävian.
Tavoitteemme on tarjota tiukasti empiirinen, spesifikaatioihin perustuva kehys näiden pietsokeraamisten formulaatioiden arvioimiseksi. Siirrymme perusluokitteluista pidemmälle ja käsittelemme todellisia käyttöönottotodellisuuksia. Lue, miten voit arvioida itsevarmasti ominaisuuksia, käsitellä lämpökattoja ja sovittaa geometriat ydinsuunnittelusovellukseesi.
PZT-4 (laivaston tyyppi I): Standardi 'kova' materiaalin perusviiva; optimaalinen suuritehoiseen jatkuvaan aaltolähetykseen, kuten ultraäänipuhdistukseen ja luotain.
PZT-5 (Navy Type II/VI): Ensiluokkainen 'pehmeä' materiaali; asettaa etusijalle äärimmäisen herkkyyden ja suuret siirtymät, jotka sopivat tiukasti pienitehoiseen vastaanottoon, tunnistukseen ja tarkkuuteen.
PZT-8 (Navy Type III): Erittäin kova vaihtoehto; tarjoaa suurimman mekaanisen Q-häviön ja pienimmän dielektrisen häviön vaikeissa käyttöolosuhteissa, pakollinen lääketieteellisessä ultraäänessä ja raskaassa hitsauksessa.
Muototekijäriippuvuus: Materiaalin suorituskyky liittyy erottamattomasti geometriaan; spesifikaatiot muuttuvat, käytetäänkö niitä pietsorenkaina pultattuihin Langevin-muuntimiin vai pietsolevyihin ja -lohkoihin vaiheistetuissa ryhmissä.
Luokittelemme pietsokeramiikan kahteen perustavanlaatuiseen toiminnalliseen luokkaan alueen seinämän liikkuvuuden perusteella. Sinun on ymmärrettävä tämä lähetyksen ja vastaanoton välinen jako ennen materiaalivalintaa. Lähettimet vaativat 'kovia' materiaaleja käsitelläkseen suuria sähköjännitteitä ilman ylikuumenemista. Vastaanottimet ja anturit vaativat 'pehmeitä' materiaaleja muuttaakseen pienet mekaaniset rasitukset helposti mitattavissa oleviksi sähkösignaaleiksi.
Suuritehoiset sovellukset tuottavat luonnostaan sisäistä lämpöä. Tämä lämpö johtuu dielektrisistä ja mekaanisista häviöistä, joita esiintyy suurtaajuisen värähtelyn aikana. Pehmeän materiaalin käyttö suuritehoisessa sovelluksessa takaa katastrofaalisen vian. Pehmeällä pietsokeramiikalla on erittäin liikkuvat verkkoseinät. Kun käytät niitä korkealla jännitteellä, tämä sisäinen kitka luo massiivisen lämpöpoistumissilmukan. Materiaali ylittää nopeasti turvallisen käyttölämpötilansa ja menettää polarisaationsa kokonaan.
Onnistuneen materiaalisovituksen saavuttamiseksi meidän on määriteltävä tiukat menestyskriteerit. Oikein määritellyn pietsosähköisen elementin tulee osoittaa:
Vakaa sähköinen impedanssi pitkien käyttöjaksojen aikana.
Riittävä signaalin kaistanleveys aiottua akustista pulssia varten.
Selviytyminen jatkuvissa käyttölämpötiloissa ilman pysyvää omaisuuden heikkenemistä.
Riittävä mekaaninen kestävyys korkean amplitudin tärinässä.
Teollisuusstandardit, jotka alun perin johdettiin Yhdysvaltain laivastosta (MIL-STD-1376B), luokittelevat pietsokeramiikan tiettyihin tyyppeihin. Näiden profiilien ymmärtäminen auttaa välttämään kalliita prototyyppivirheitä.
Luokittelemme PZT-4:n tavalliseksi kovaksi pietsokeramiikaksi, joka on virallisesti nimetty Navy Type I:ksi. Se toimii perustana useimmille raskaille akustisille työntösovelluksille. Insinöörit luottavat siihen, koska se tasapainottaa tehonkäsittelyn kohtuullisten valmistuskustannusten kanssa.
Vahvuudet: Se tarjoaa korkean vastustuskyvyn depolarisaatiota vastaan voimakkaissa vaihtuvissa sähkökentissä. Se tarjoaa erinomaiset sähkömekaaniset kytkentätekijät pienen dielektrisen häviön ohella.
Vakiosovellukset: Löydät sen suuritehoisista ultraäänipuhdistimista, vedenalaisista luotainlähettimistä ja teollisuussumuttimista.
Rajoitukset: Sen herkkyys on pienempi kuin pehmeillä materiaaleilla. Lisäksi se näyttää hieman korkeampaa sisäistä lämmitystä kuin erittäin kovat vaihtoehdot, kun se työnnetään maksimikäyttötasolle.
PZT-5 edustaa parasta pehmeää pietsokeramiikkaluokkaa. Jaamme sen tyypillisesti 5A (laivastotyyppi II) ja 5H (laivastotyyppi VI). Se on erinomainen kuuntelussa ja hienossa asennossa aggressiivisen työntämisen sijaan.
Vahvuudet: Se tarjoaa poikkeukselliset pietsosähköiset vakiot. Siinä on korkea permittiivisyys ja se polarisoituu helposti paljon pienemmillä jännitteillä.
Vakiosovellukset: Se hallitsee NDT-antureita, lääketieteellistä diagnostista ultraäänikuvausta, mikrotoimilaitteita ja herkkiä hydrofoneja.
Rajoitukset: Se kärsii tunnetusti korkeasta eristehäviökertoimesta. Se on edelleen erittäin herkkä lämpödepolarisaatiolle ja osoittautuu täysin sopimattomaksi jatkuvaan suurjännitekäyttöön.
PZT-8 toimii äärimmäisenä ultrakovana pietsokeramiikkana, joka on luokiteltu Navy Type III -luokkaan. Kun tavalliset kovat materiaalit ylikuumenevat, sinun on päivitettävä tähän formulaatioon. Se käsittelee raakoja toimintaympäristöjä.
Vahvuudet: Sillä on poikkeuksellisen korkea mekaaninen laatutekijä. Se tuottaa pienimmän dielektrisen häviön suuren käyttövoiman olosuhteissa ja säilyttää erittäin vakaan dielektrisyysvakion.
Vakiosovellukset: Insinöörit määräävät sen käytön muovien ultraäänihitsauksessa, puolijohdelangan liittämisessä ja korkean intensiteetin fokusoidussa ultraäänihoidossa (HIFU).
Rajoitukset: Se on vaikeimmin napattava materiaali valmistuksen aikana. Se esittää alhaisimman perusherkkyyden kolmesta vaihtoehdosta. Se vaatii myös paljon tiukempaa tuotannon valvontaa.
Suora arvio PZT-4 vs PZT-5 vs PZT-8 paljastaa jyrkkiä toiminnallisia eroja. Et voi vaihtaa näitä materiaaleja keskenään ja odottaa vastaavaa akustista suorituskykyä. Alla olevassa taulukossa on yhteenveto kriittisistä perusominaisuuksista.
Parametri |
PZT-5A (pehmeä) |
PZT-4 (kova) |
PZT-8 (Ultra-Hard) |
|---|---|---|---|
Mekaaninen laatutekijä ($Q_m$) |
Matala (~70 - 100) |
Korkea (~ 500 - 800) |
Erittäin korkea (> 1000) |
Dielektrinen dissipaatio ($tan delta$) |
Korkea (~0,015 - 0,020) |
Matala (~0,004) |
Minimi (~0,003 - 0,004) |
Curie-lämpötila ($T_c$) |
~350 °C |
~320 - 330 °C |
~300 - 320 °C |
Pietsolatauksen vakio ($d_{33}$) |
Korkea (~390 - 450 pC/N) |
Keskitaso (~280 - 300 pC/N) |
Matala (~210 - 230 pC/N) |
Mekaaninen laatutekijä sanelee suoraan resonanssin terävyyden. Sinun tulisi verrata pehmeän tyypin alhainen arvo kovien tyyppien korkeisiin arvoihin. Matala luokitus tuottaa suuren akustisen kaistanleveyden. Tämä tekee siitä erinomaisen lyhyiden, selkeiden pulssien ratkaisemiseen kuvantamisessa. Toisaalta korkea arvosana takaa terävän resonanssin. Tämä tekee kovista materiaaleista ihanteellisia tehokkaaseen jatkuvaan aallontuotantoon.
Dielektrinen dissipaatiokerroin määrää sisäisen lämmöntuoton. Se toimii vaihtuvien kenttien kitkakertoimena. Näemme suuria häviöitä pehmeissä formulaatioissa, mikä aiheuttaa niiden sulamisen tai hajoamisen jatkuvassa kuormituksessa. Kovissa tyypeissä häviöt ovat mitättömät jopa äärimmäisillä jänniteamplitudeilla.
Curie Temperature määrittää absoluuttiset lämpökatot. Jos keramiikkasi ylittää tämän kynnyksen, se menettää pysyvästi polarisoituneen tilansa. Vaikka kaikilla kolmella materiaalilla on korkeat paperirajat, käytännössä turvalliset käyttölämpötilat ovat yleensä korkeintaan puolessa Curie-pisteestä. Kovat formulaatiot säilyvät paljon lähempänä rajojaan alhaisemman sisäisen itsekuumenemisen ansiosta.
Pietsosähköinen latausvakio mittaa siirtymän volttia kohden. Pehmeät koostumukset osoittavat valtavaa ylivoimaa tässä. Ne venyvät ja kutistuvat paljon pidemmälle kuin kovat materiaalit jokaista käytettyä volttia kohden. Tämä oikeuttaa niiden yksinomaisen käytön nanopaikannustoimilaitteissa ja hienomikroskooppivaiheissa.
Materiaalin suorituskyky kietoutuu läheisesti fyysiseen geometriaan. Keramiikan tarkka muoto määrää, kuinka akustiset aallot etenevät ja kuinka jännitys keskittyy kidehilan sisään.
Monet suuritehoiset laitteet ovat vahvasti riippuvaisia Piezo renkaat . Valmistajat valmistavat näitä pääasiassa erittäin kovista formulaatioista. Insinöörit pinoavat nämä elementit esijännitetyiksi, pultattuihin Langevin-muuntimiin. Nämä kestävät kokoonpanot käyttävät teollisuuden muovihitsaajia ja raskaita ultraäänipuhdistussäiliöitä. Rengasgeometria mahdollistaa keskipultin kulkemisen suoraan keraamisen pinon läpi. Tämä pultti käyttää massiivista staattista puristusta. Tämä puristus estää keramiikkaa joutumasta vetojännityksen tilaan aggressiivisten tärinävaiheiden aikana.

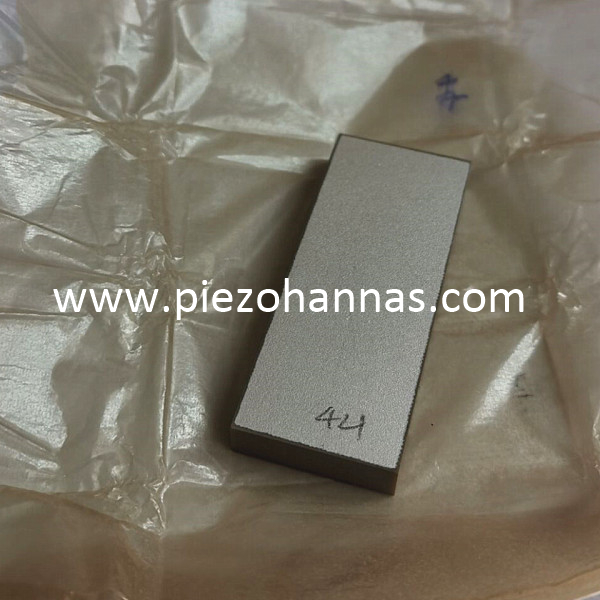

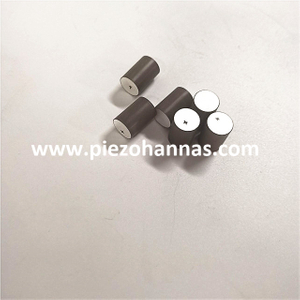

Sitä vastoin diagnostisia ja rikkomattomia testaussovelluksia käytetään voimakkaasti Pietsolevyt ja -lohkot . Lääketieteelliset kuvantamislaitteet käyttävät usein pehmeitä levyjä, jotka on leikattu satoihin mikroskooppisiin pilareihin vaiheistettujen ryhmien muodostamiseksi. Nämä ryhmät ohjaavat akustisia säteitä elektronisesti luodakseen yksityiskohtaisia ultraäänikuvia. Toisinaan insinöörit käyttävät kovaa materiaalia erikoissovelluksiin tai paksujakoisiin luotainlähetysryhmiin.
Suunnitteluvaiheessa on myös otettava huomioon mittatoleranssit. Materiaalin kovuus vaikuttaa lopullisiin koneistusrajoihin. Pehmeä keramiikka noppaa suhteellisen helposti, mutta voi kärsiä rakenteellisesta hauraudesta ohuissa poikkileikkauksissa. Kovat materiaalit kestävät murtumista paremmin, mutta asettavat selkeitä haasteita reunojen halkeamiseen erittäin tarkasti hiottaessa. Sinun on kohdistettava geometriset toleranssisi valitun yhdisteen luontaisen haurauden kanssa.
Prototyyppien tekeminen paljastaa usein piilotetut puutteet teoreettisissa akustisissa suunnitelmissa. Näemme rutiininomaisesti insinöörien tekevän vaarallisia oletuksia staattisen materiaalin tiedoista.
Sinun on aktiivisesti suojauduttava lineaarisuuden oletukselta. Älä koskaan oleta, että valmistajan perustiedot pitävät paikkansa todellisissa olosuhteissa, joissa on suuri taajuus. Toimittajat mittaavat standardispesifikaatioita käyttämällä pieniä, pienimuotoisia signaalituloja. Kun käytät satoja voltteja, ominaisuudet muuttuvat dynaamisesti. Kapasitanssi kasvaa, resonanssitaajuus laskee ja mekaaniset häviöt kasvavat. Sinun on karakterisoitava osasi todellisen kuormituksen alaisena estääksesi järjestelmän virityksen.
Kovien materiaalien esijännitys on edelleen ehdoton välttämättömyys. Pietsokeramiikka osoittaa suurta puristuslujuutta, mutta uskomattoman heikkoa vetolujuutta. Jos värähtelet suuritehoista keramiikkaa voimakkaasti puristamatta sitä, seuraavat vetovoimat kirjaimellisesti repivät kidehilan irti. Koviin kokoonpanoihin on käytettävä mekaanista esipuristusta. Tämä siirtää toiminnan dynaamisen alueen kokonaan puristustilaan.
Lopuksi toimittajan erän yhdenmukaisuus aiheuttaa vakavan riskin. Riskinä on valtava erien välinen vaihtelu, jos luotat yleiseen hankintaan. Kiteen raekoko, tarkat dopingmäärät ja sintrauslämpötilat vaihtelevat hurjasti todentamattomien tehtaiden välillä. Sinun on tiukasti varmistettava, että jokainen toimittaja on toimittanut PZT-materiaaliparametri täyttää tiukat laadunvarmistustoleranssit ennen kuin laajennat lopullista tuotantoa.
Oikean pietsokeraamisen koostumuksen valitseminen sanelee akustisen laitteen onnistumisen tai epäonnistumisen. Noudata tiukkaa luettelointilogiikkaa. Valitse pehmeät koostumukset havaitsemiseen, kuunteluun tai submikronin liikkumiseen. Valitse kovat vakiokoostumukset tavanomaisiin suuritehoisiin työntö- ja lähetystehtäviin. Päivitä erittäin koviin koostumuksiin vain, kun maksimiteho- ja lämpörajojen ylittämisestä tulee ensisijainen toiminnan pullonkaula.
Seuraavia vaiheita varten kehotamme sinua pyytämään välittömästi yksityiskohtaiset materiaalitiedot päteviltä myyjiltä. Keskustele sovellusinsinöörien kanssa mekaanisen kotelon erityisistä esijännitysvaatimuksista. Tilaa pieniä eriä näytteitä ja suorita tiukka impedanssianalysaattorin testaus todellisissa käyttölämpötiloissa ja jännitteissä vahvistaaksesi suunnittelusi.
V: Yleensä et voi. Ultraäänihitsauskoneet toimivat jatkuvissa, ankarissa käyttöolosuhteissa. Navy Type I -koostumuksen sisäinen kitka on suurempi kuin Navy Type III. Jos teet tämän vaihdon, keramiikka ylikuumenee nopeasti. Tämä lämpökarkaaminen aiheuttaa taajuusmuutoksia, järjestelmän virityksen ja mahdollisen depolarisaation. Erittäin kovan vaihtoehdon pienempi dielektrinen häviö on edelleen pakollinen jatkuvassa hitsauksessa.
V: Pehmeällä keramiikalla on uskomattoman korkeat hajoamistekijät ja liikkuvat verkkoalueen seinät. Kun altistat ne säiliöiden puhdistamiseen tarvittaville suurille jatkuville jännitteille, ne tuottavat liikaa sisäistä lämpöä. Koska ne eivät pysty hajottamaan tätä lämpöä tehokkaasti, ne ylittävät nopeasti turvallisen lämpökaton. Tämä takaa nopean lämpödepolarisaation ja täydellisen epäonnistumisen.
V: Lämpötila muuttaa melkein jokaista omaisuutta. Kapasitanssi, resonanssitaajuus ja siirtymä muuttuvat lämpötilojen vaihdellessa tunnetuista lämpötilakertoimista johtuen. Nämä ovat tilapäisiä työvuoroja; ominaisuudet palautuvat perusviivalle jäähtyessään. Jos käyttölämpötila kuitenkin lähestyy materiaalin Curie-rajaa, kidehilassa tapahtuu pysyviä faasimuutoksia, mikä johtaa peruuttamattomaan depolarisaatioon.
V: Kyllä, renkaat tarjoavat ylivoimaisia rakenteellisia etuja suuritehoiseen työntöyn. Onton keskiosan avulla voit viedä korkealujuuksisen teräspultin koko anturipinon läpi. Tämä pultti käyttää välttämätöntä mekaanista esipuristusta, mikä estää vetomurtuman käytön aikana. Lisäksi rengasgeometria edistää parempaa lämmönpoistoa ja tuottaa erittäin tasaisia akustisia pitkittäisiä aaltoja.
