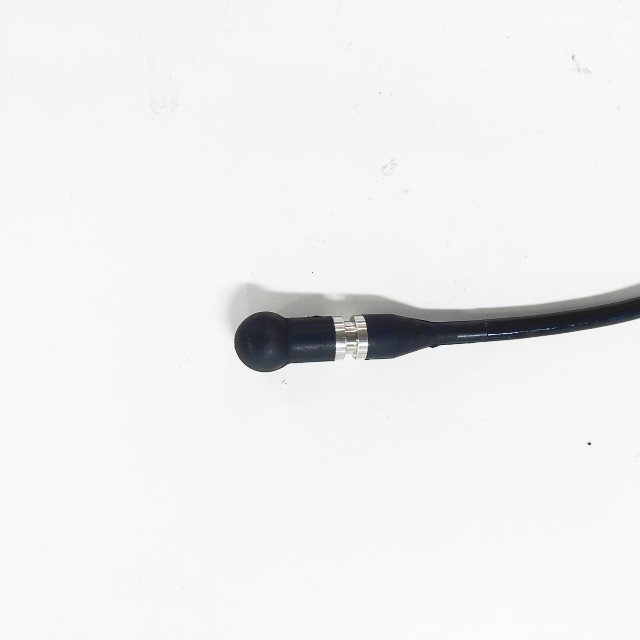

53khz sfærisk akustisk transduser som sender mottakende akustisk transduser

53khz sfærisk akustisk transduser som sender mottakende akustisk transduser



Tekniske ​ parametere :

Måleinnhold:

1.1.1. Spenning Senderespons og lydkildenivå

Måling av spenningsresponsen og lydkildenivået til transduseren i frekvensbåndet 25kHz-125kHz, hvor resonansfrekvensresponsen ikke er mindre enn 145dB og lydkildenivået ikke er mindre enn 192dB.

1.2. Mottar følsomhet

Måling av mottaksfølsomheten til transduseren i frekvensbåndet 25kHz-125kHz, hvor resonansfrekvensresponsen ikke er mindre enn -205dB.

1.3. Direktivitet

Mål den horisontale og vertikale retningen til transduseren ved 50 kHz.

1.4. Hydrostatisk trykk

Hydrostatisk trykk: 3MPa.

2. Måledata

Det er 2 transdusere, 202501# og 202502#, og deres måledata er som følger.

Admitteringsparametere​

202501#			202502#
f/kHz	C/nF	G/ms	f/kHz	C/nF	G/ms
25	30.50	0.32	25	32.65	0.41
30	31.39	0.65	30	33.63	0.82
35	32.16	1.32	35	34.19	1.64
40	31.22	2.62	40	33.14	3.08
45	26.24	3.81	45	27.33	4.53
50	20.62	3.67	50	20.61	4.28
55	18.63	2.82	55	18.75	3.16
60	18.65	2.06	60	19.14	2.43
65	19.17	1.61	65	19.69	1.95
70	19.96	1.25	70	20.58	1.65
75	20.74	1.11	75	21.37	1.67
80	20.91	1.30	80	21.06	1.85
85	20.97	1.00	85	21.18	1.43
90	21.42	0.82	90	21.68	1.23
95	21.88	0.75	95	22.20	1.16
100	22.31	0.74	100	22.70	1.17
105	22.74	0.85	105	23.13	1.36
110	22.48	0.99	110	22.84	1.44
115	22.80	0.74	115	23.18	1.27
120	23.16	0.72	120	23.51	1.24
125	23.44	0.73	125	23.76	1.27

Sende spenningsrespons og følsomhet

f/kHz	Sv/dB		Mx/dB
	202501#	202502#	202501#	202502#
25	133.2	133.5	-200.3	-200.1
30	136.6	135.0	-199.1	-199.9
35	140.8	137.9	-198.0	-200.4
40	144.2	141.7	-198.1	-200.4
45	146.6	144.8	-198.2	-199.4
50	147.3	146.0	-198.5	-199.2
55	146.1	145.4	-200.6	-200.4
60	143.8	143.5	-203.5	-203.2
65	143.4	141.9	-205.7	-206.8
70	142.3	138.7	-208.0	-211.4
75	139.2	133.0	-211.4	-217.8
80	140.5	138.8	-211.6	-213.2
85	141.4	140.2	-211.6	-212.0
90	140.8	139.8	-214.3	-214.0
95	140.4	139.4	-216.8	-216.7
100	141.5	139.3	-217.9	-219.0
105	142.6	139.3	-217.1	-219.7
110	141.2	139.1	-218.4	-220.1
115	137.7	138.9	-222.4	-220.0
120	136.7	137.9	-223.5	-221.1
125	136.2	137.0	-224.4	-223.2

Lydkildenivå

	f/kHz	d换/m	U发/Vpp	U收/mVpp	M 0/dB	Sv/dB	SL/dB
202501#	47	2	524	280	-206.5	147.1	192.4
202502#	47	2	630	280	-206.5	145.5	192.4

Vertikal retningsbestemmelse

Horisontal retning

Hydrostatisk trykktest:

Etter at de to transduserne ble utsatt for 3MPa/1h, 0MPa/0,25h og 3MPa/1h hydrostatiske trykktester, var isolasjonsmotstanden mellom de positive og negative elektrodene til transduserne større enn 100MΩ.

Søknad:

Undervannsakustikkforskning

Akustisk feltkalibrering

Militære og vitenskapelige applikasjoner
