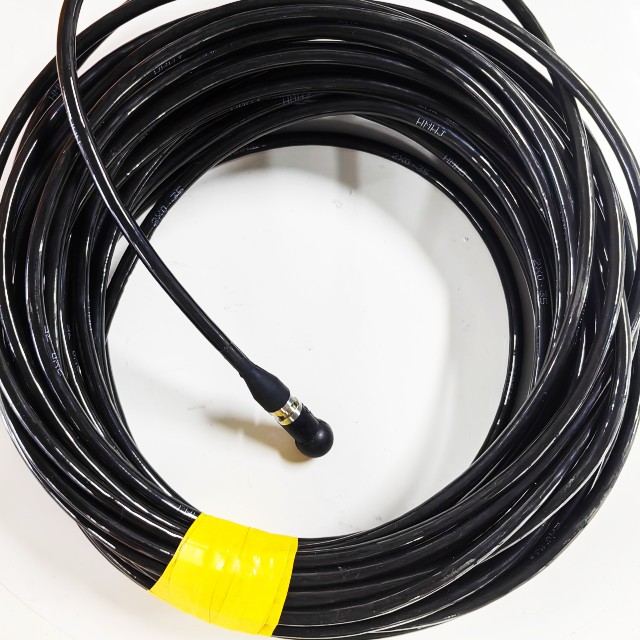

محول صوتي كروي 53 كيلو هرتز ينقل استقبال محول الصوت

محول صوتي كروي 53 كيلو هرتز ينقل استقبال محول الصوت



التقنية الاسمية المقاييس :

محتوى القياس:

1.1.1. استجابة نقل الجهد ومستوى مصدر الصوت

قياس استجابة الجهد ومستوى مصدر الصوت لمحول الطاقة في نطاق التردد 25 كيلو هرتز - 125 كيلو هرتز، حيث لا تقل استجابة تردد الرنين عن 145 ديسيبل ومستوى مصدر الصوت لا يقل عن 192 ديسيبل.

1.2. تلقي الحساسية

قياس حساسية استقبال محول الطاقة في نطاق التردد 25 كيلو هرتز - 125 كيلو هرتز، حيث لا تقل استجابة تردد الرنين عن -205 ديسيبل.

1.3. الاتجاهية

قم بقياس الاتجاه الأفقي والرأسي لمحول الطاقة عند 50 كيلو هرتز.

1.4. الضغط الهيدروستاتيكي

الضغط الهيدروستاتيكي: 3MPa.

2. بيانات القياس

يوجد عدد 2 محول طاقة، 202501# و202502#، وبيانات القياس الخاصة بهم هي كما يلي.

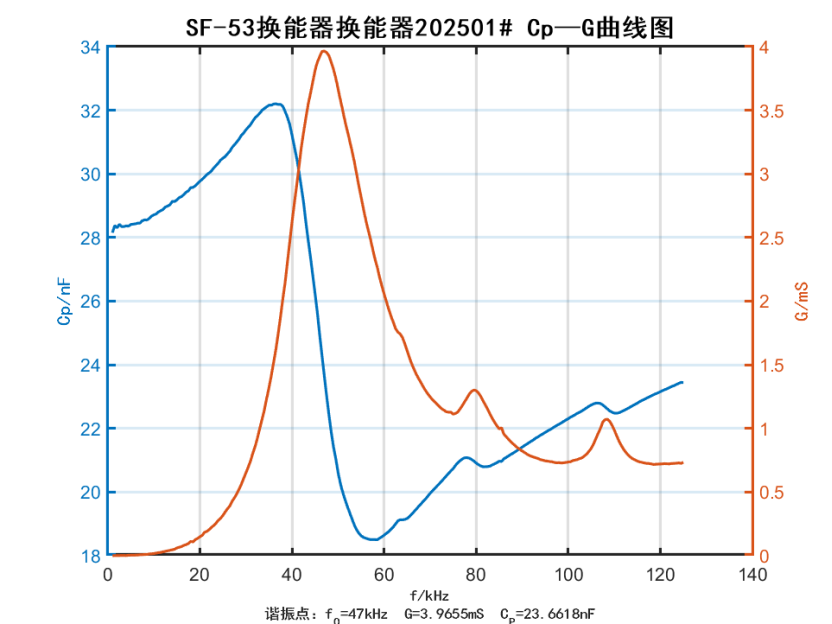

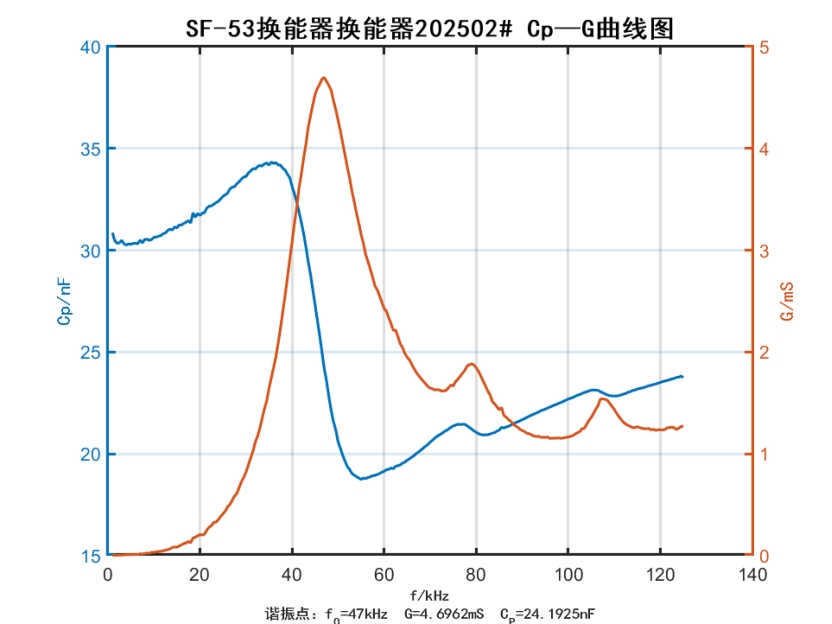

الإعلانمعلمات قوة

202501#			202502#
و / كيلو هرتز	ج/نف	ز / مللي ثانية	و / كيلو هرتز	ج/نف	ز / مللي ثانية
25	30.50	0.32	25	32.65	0.41
30	31.39	0.65	30	33.63	0.82
35	32.16	1.32	35	34.19	1.64
40	31.22	2.62	40	33.14	3.08
45	26.24	3.81	45	27.33	4.53
50	20.62	3.67	50	20.61	4.28
55	18.63	2.82	55	18.75	3.16
60	18.65	2.06	60	19.14	2.43
65	19.17	1.61	65	19.69	1.95
70	19.96	1.25	70	20.58	1.65
75	20.74	1.11	75	21.37	1.67
80	20.91	1.30	80	21.06	1.85
85	20.97	1.00	85	21.18	1.43
90	21.42	0.82	90	21.68	1.23
95	21.88	0.75	95	22.20	1.16
100	22.31	0.74	100	22.70	1.17
105	22.74	0.85	105	23.13	1.36
110	22.48	0.99	110	22.84	1.44
115	22.80	0.74	115	23.18	1.27
120	23.16	0.72	120	23.51	1.24
125	23.44	0.73	125	23.76	1.27

نقل استجابة الجهد والحساسية

و / كيلو هرتز	سيفرت/ديسيبل		ماكس/ديسيبل
	202501#	202502#	202501#	202502#
25	133.2	133.5	-200.3	-200.1
30	136.6	135.0	-199.1	-199.9
35	140.8	137.9	-198.0	-200.4
40	144.2	141.7	-198.1	-200.4
45	146.6	144.8	-198.2	-199.4
50	147.3	146.0	-198.5	-199.2
55	146.1	145.4	-200.6	-200.4
60	143.8	143.5	-203.5	-203.2
65	143.4	141.9	-205.7	-206.8
70	142.3	138.7	-208.0	-211.4
75	139.2	133.0	-211.4	-217.8
80	140.5	138.8	-211.6	-213.2
85	141.4	140.2	-211.6	-212.0
90	140.8	139.8	-214.3	-214.0
95	140.4	139.4	-216.8	-216.7
100	141.5	139.3	-217.9	-219.0
105	142.6	139.3	-217.1	-219.7
110	141.2	139.1	-218.4	-220.1
115	137.7	138.9	-222.4	-220.0
120	136.7	137.9	-223.5	-221.1
125	136.2	137.0	-224.4	-223.2

مستوى مصدر الصوت

	و / كيلو هرتز	د换/م	U发/Vpp	U收/mVpp	م 0/ ديسيبل	سيفرت/ديسيبل	سي/ديسيبل
202501#	47	2	524	280	-206.5	147.1	192.4
202502#	47	2	630	280	-206.5	145.5	192.4

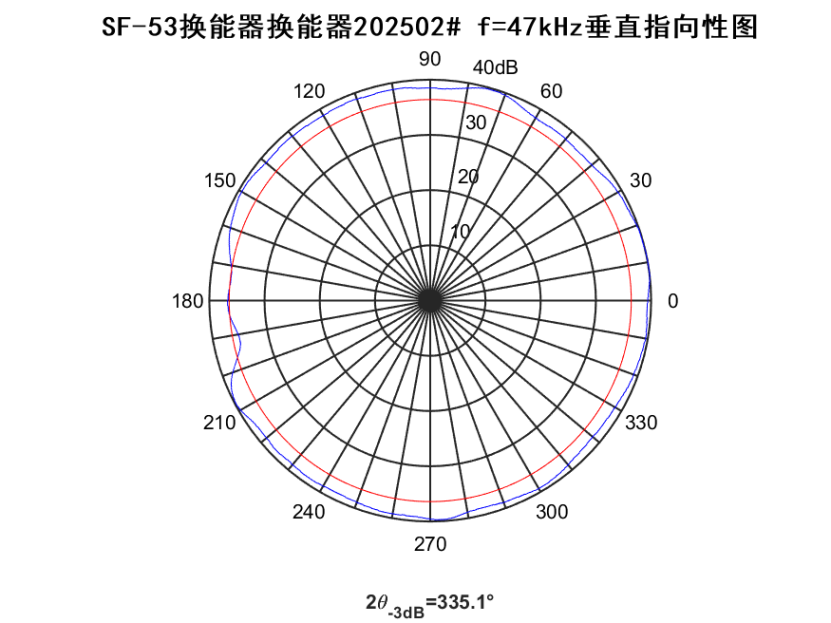

الاتجاه العمودي

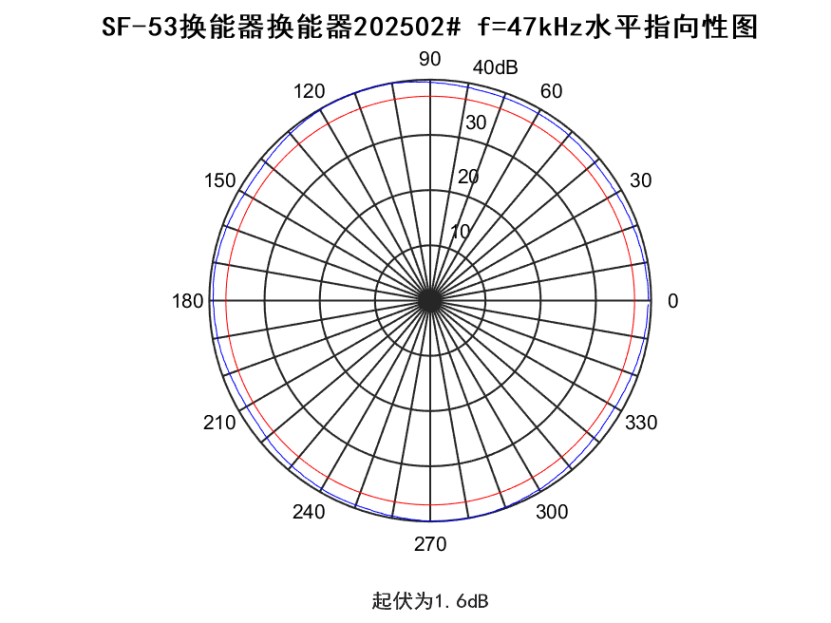

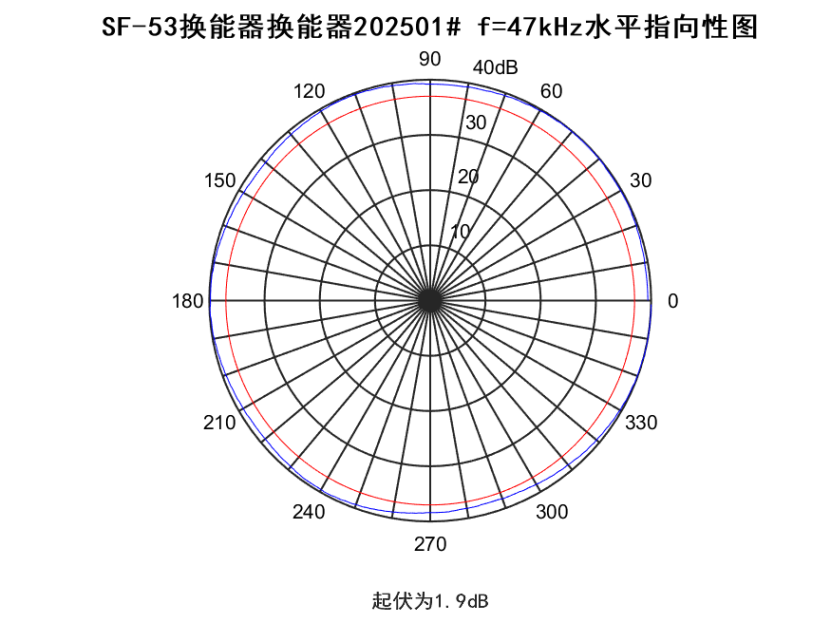

الاتجاه الأفقي

اختبار الضغط الهيدروستاتيكي:

بعد إخضاع محولي الطاقة لاختبارات الضغط الهيدروستاتيكي 3MPa/1h و0MPa/0.25h و3MPa/1h، كانت مقاومة العزل بين الأقطاب الكهربائية الموجبة والسالبة لمحولات الطاقة أكبر من 100MΩ.

طلب:

أبحاث الصوتيات تحت الماء

معايرة المجال الصوتي

التطبيقات العسكرية والعلمية
