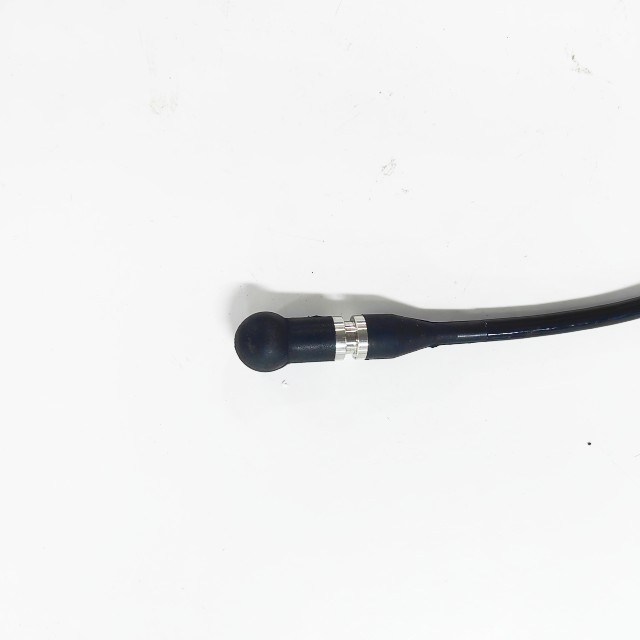

53 kHz sferische akoestische transducer die een akoestische transducer verzendt

53 kHz sferische akoestische transducer die een akoestische transducer verzendt



Technische ​ parameters :

Meting inhoud:

1.1.1. Spanning Zendrespons en geluidsbronniveau

Het meten van de spanningsrespons en het geluidsbronniveau van de transducer in de frequentieband van 25 kHz - 125 kHz, waarbij de resonantiefrequentierespons niet minder is dan 145 dB en het geluidsbronniveau niet minder dan 192 dB.

1.2. Gevoeligheid ontvangen

Het meten van de ontvangstgevoeligheid van de transducer in de frequentieband van 25 kHz - 125 kHz, waarbij de resonante frequentierespons niet minder is dan -205 dB.

1.3. Directiviteit

Meet de horizontale en verticale richtingsgevoeligheid van de transducer bij 50 kHz.

1.4. Hydrostatische druk

Hydrostatische druk: 3 MPa.

2. Meetgegevens

Er zijn 2 transducers, 202501# en 202502#, en hun meetgegevens zijn als volgt.

Advertentieparameters​

202501#			202502#
f/kHz	C/nF	G/ms	f/kHz	C/nF	G/ms
25	30.50	0.32	25	32.65	0.41
30	31.39	0.65	30	33.63	0.82
35	32.16	1.32	35	34.19	1.64
40	31.22	2.62	40	33.14	3.08
45	26.24	3.81	45	27.33	4.53
50	20.62	3.67	50	20.61	4.28
55	18.63	2.82	55	18.75	3.16
60	18.65	2.06	60	19.14	2.43
65	19.17	1.61	65	19.69	1.95
70	19.96	1.25	70	20.58	1.65
75	20.74	1.11	75	21.37	1.67
80	20.91	1.30	80	21.06	1.85
85	20.97	1.00	85	21.18	1.43
90	21.42	0.82	90	21.68	1.23
95	21.88	0.75	95	22.20	1.16
100	22.31	0.74	100	22.70	1.17
105	22.74	0.85	105	23.13	1.36
110	22.48	0.99	110	22.84	1.44
115	22.80	0.74	115	23.18	1.27
120	23.16	0.72	120	23.51	1.24
125	23.44	0.73	125	23.76	1.27

Zendspanningsrespons en gevoeligheid

f/kHz	Sv/dB		MX/dB
	202501#	202502#	202501#	202502#
25	133.2	133.5	-200.3	-200.1
30	136.6	135.0	-199.1	-199.9
35	140.8	137.9	-198.0	-200.4
40	144.2	141.7	-198.1	-200.4
45	146.6	144.8	-198.2	-199.4
50	147.3	146.0	-198.5	-199.2
55	146.1	145.4	-200.6	-200.4
60	143.8	143.5	-203.5	-203.2
65	143.4	141.9	-205.7	-206.8
70	142.3	138.7	-208.0	-211.4
75	139.2	133.0	-211.4	-217.8
80	140.5	138.8	-211.6	-213.2
85	141.4	140.2	-211.6	-212.0
90	140.8	139.8	-214.3	-214.0
95	140.4	139.4	-216.8	-216.7
100	141.5	139.3	-217.9	-219.0
105	142.6	139.3	-217.1	-219.7
110	141.2	139.1	-218.4	-220.1
115	137.7	138.9	-222.4	-220.0
120	136.7	137.9	-223.5	-221.1
125	136.2	137.0	-224.4	-223.2

Niveau van geluidsbron

	f/kHz	d换/m	U发/Vpp	U收/mVpp	M 0/dB	Sv/dB	SL/dB
202501#	47	2	524	280	-206.5	147.1	192.4
202502#	47	2	630	280	-206.5	145.5	192.4

Verticale directiviteit

Horizontale directiviteit

Hydrostatische druktest:

Nadat de twee transducers waren onderworpen aan hydrostatische druktests van 3 MPa/1 uur, 0 MPa/0,25 uur en 3 MPa/1 uur, was de isolatieweerstand tussen de positieve en negatieve elektroden van de transducers groter dan 100 MΩ.

Sollicitatie:

Onderzoek naar onderwaterakoestiek

Akoestische veldkalibratie

Militaire en wetenschappelijke toepassingen
