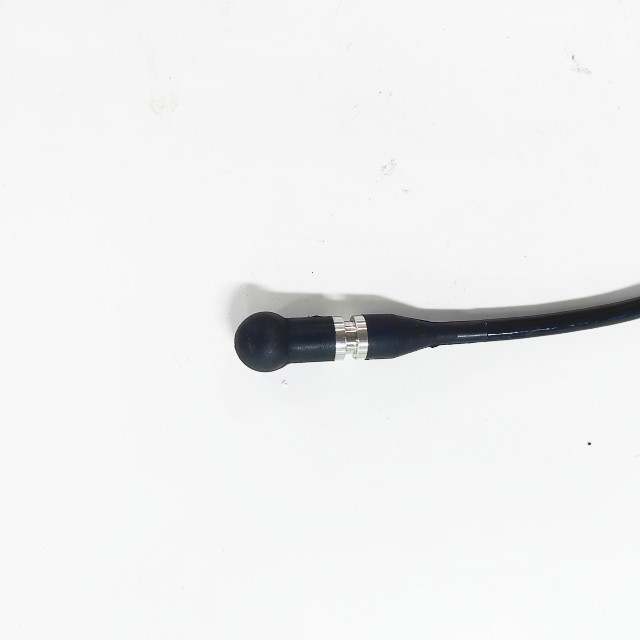

Sferyczny przetwornik akustyczny 53 kHz nadający i odbierający przetwornik akustyczny

Sferyczny przetwornik akustyczny 53 kHz nadający i odbierający przetwornik akustyczny



techniczne ​ Parametry :

Treść pomiaru:

1.1.1. Reakcja na napięcie i poziom źródła dźwięku

Pomiar odpowiedzi napięciowej i poziomu źródła dźwięku przetwornika w zakresie częstotliwości 25 kHz-125 kHz, gdzie odpowiedź częstotliwościowa rezonansowa jest nie mniejsza niż 145 dB, a poziom źródła dźwięku jest nie mniejszy niż 192 dB.

1.2. Czułość odbioru

Pomiar czułości odbiorczej przetwornika w zakresie częstotliwości 25 kHz-125 kHz, gdzie odpowiedź częstotliwościowa rezonansu jest nie mniejsza niż -205 dB.

1.3. Kierunkowość

Zmierz kierunkowość poziomą i pionową przetwornika przy 50 kHz.

1.4. Ciśnienie hydrostatyczne

Ciśnienie hydrostatyczne: 3 MPa.

2. Dane pomiarowe

Istnieją 2 przetworniki, 202501# i 202502#, a ich dane pomiarowe są następujące.

emisjiParametry

202501#			202502#
f/kHz	C/nF	G/ms	f/kHz	C/nF	G/ms
25	30.50	0.32	25	32.65	0.41
30	31.39	0.65	30	33.63	0.82
35	32.16	1.32	35	34.19	1.64
40	31.22	2.62	40	33.14	3.08
45	26.24	3.81	45	27.33	4.53
50	20.62	3.67	50	20.61	4.28
55	18.63	2.82	55	18.75	3.16
60	18.65	2.06	60	19.14	2.43
65	19.17	1.61	65	19.69	1.95
70	19.96	1.25	70	20.58	1.65
75	20.74	1.11	75	21.37	1.67
80	20.91	1.30	80	21.06	1.85
85	20.97	1.00	85	21.18	1.43
90	21.42	0.82	90	21.68	1.23
95	21.88	0.75	95	22.20	1.16
100	22.31	0.74	100	22.70	1.17
105	22.74	0.85	105	23.13	1.36
110	22.48	0.99	110	22.84	1.44
115	22.80	0.74	115	23.18	1.27
120	23.16	0.72	120	23.51	1.24
125	23.44	0.73	125	23.76	1.27

Odpowiedź napięciowa transmisji i czułość

f/kHz	Sv/dB		Mx/dB
	202501#	202502#	202501#	202502#
25	133.2	133.5	-200.3	-200.1
30	136.6	135.0	-199.1	-199.9
35	140.8	137.9	-198.0	-200.4
40	144.2	141.7	-198.1	-200.4
45	146.6	144.8	-198.2	-199.4
50	147.3	146.0	-198.5	-199.2
55	146.1	145.4	-200.6	-200.4
60	143.8	143.5	-203.5	-203.2
65	143.4	141.9	-205.7	-206.8
70	142.3	138.7	-208.0	-211.4
75	139.2	133.0	-211.4	-217.8
80	140.5	138.8	-211.6	-213.2
85	141.4	140.2	-211.6	-212.0
90	140.8	139.8	-214.3	-214.0
95	140.4	139.4	-216.8	-216.7
100	141.5	139.3	-217.9	-219.0
105	142.6	139.3	-217.1	-219.7
110	141.2	139.1	-218.4	-220.1
115	137.7	138.9	-222.4	-220.0
120	136.7	137.9	-223.5	-221.1
125	136.2	137.0	-224.4	-223.2

Poziom źródła dźwięku

	f/kHz	d / m	U发/Vpp	U收/mVpp	M 0/dB	Sv/dB	SL/dB
202501#	47	2	524	280	-206.5	147.1	192.4
202502#	47	2	630	280	-206.5	145.5	192.4

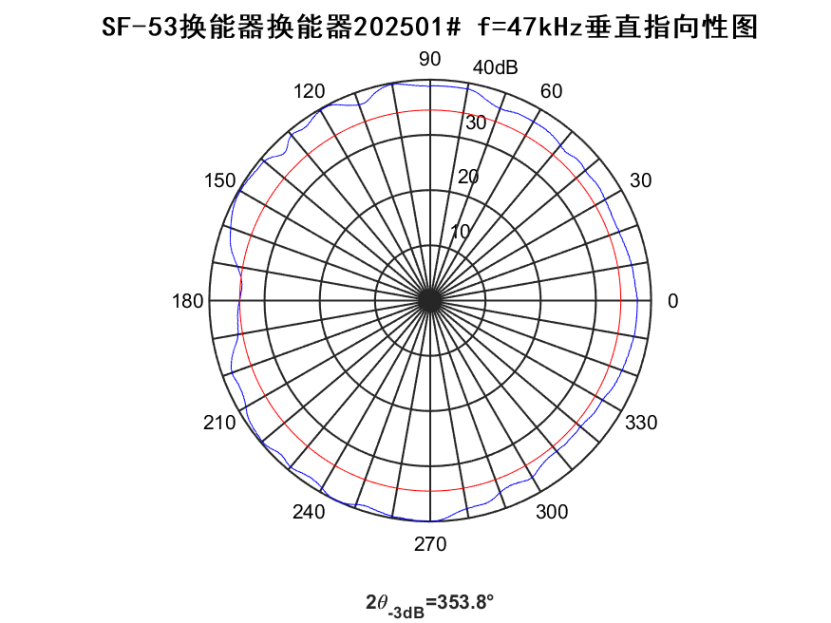

Kierunkowość pionowa

Kierunkowość pozioma

Próba ciśnienia hydrostatycznego:

Po poddaniu obu przetworników testom ciśnienia hydrostatycznego 3MPa/1h, 0MPa/0,25h i 3MPa/1h, rezystancja izolacji pomiędzy elektrodą dodatnią i ujemną przetworników była większa niż 100MΩ.

Aplikacja:

Badania akustyki podwodnej

Kalibracja pola akustycznego

Zastosowania wojskowe i naukowe
