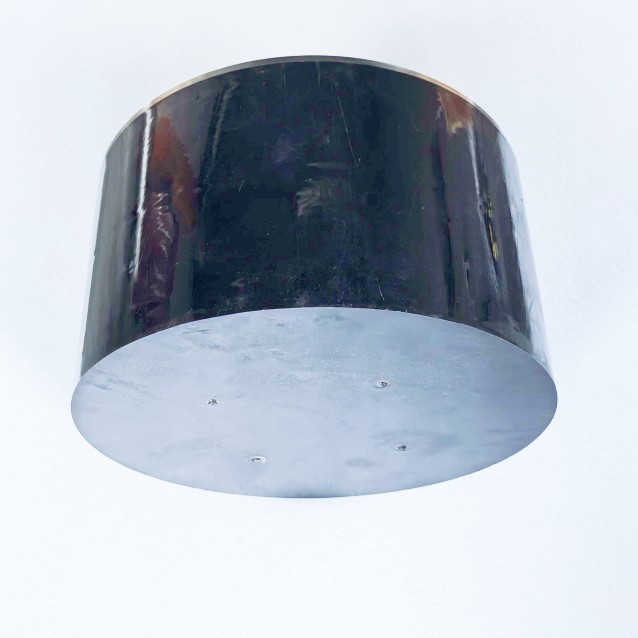

2kHz-3kHz lavfrekvente sylindriske mottakstransdusere

     2kHz-3kHz lavfrekvente sylindriske mottakstransdusere

 Spesifikasjon:



Indikatorene for sylindrisk transduser er som følger:

(1) Overordnede tekniske indikatorer er som følger

① Arbeidsfrekvensbånd: 2kHz-3kHz;

② Sendespenningsrespons: ≥145dB re 1uPa@1m;

③ Sender lydkildenivå: ≥197dB;

④ Mottaksfølsomhet: ≥-185dB;

⑤ Horisontal retning: horisontal rundstrålende;

(2) Mekaniske og strukturelle indikatorer

① Transduserkroppsstørrelse: ≤φ375*160 (diameter*høyde, unntatt kontaktdel);

② Tetningsdesign: Flensoverflaten reserverer to indre og ytre tetningsspor;

③ Kobling: Utstyrt med en mikrosirkulær 3-kjerners vanntett kontakt;

④ Arbeidstemperatur: -5℃~40℃ (under vann);

⑤ Lagringstemperatur: -30℃~60℃ (luft);

⑥ Arbeidsdybde: ikke mindre enn 500 meter;

⑦ Vekt i luft: ≤50 kg.

(3) Produkttilbehør

Vanntett kabel: Sørg for 5 m vanntett kabel, med en mikrosirkulær 3-leder vanntett plugg i den ene enden;



2kHz-3kHz transduser konduktans og kapasitans parametere

f/kHz	202501#		202502#
	C/nF	G/ms	C/nF	G/ms
2	1215.8	6.89	1620.4	9.16
2.1	1203.1	8.21	1341.2	14.51
2.2	1218.8	10.30	1102.1	15.88
2.3	1151.8	16.71	661.9	20.13
2.4	457.2	17.43	148.3	14.38
2.5	243.3	12.22	245.7	8.87
2.6	309.7	9.47	274.7	7.31
2.7	277.7	7.73	389.8	5.79
2.8	335.2	4.93	455.0	5.72
2.9	465.9	4.72	494.7	6.34
3	501.3	5.63	462.9	6.54
