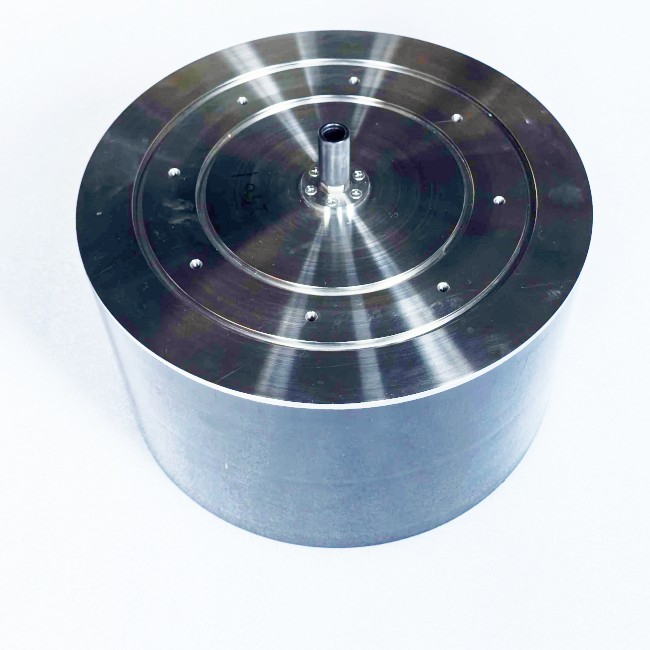

2kHz-3kHz 低周波円筒形受信送信トランスデューサ

     2kHz-3kHz 低周波円筒形受信送信トランスデューサ

 仕様：



円筒形トランスデューサのインジケータは次のとおりです。

(1) 全体的なテクニカル指標は以下のとおりです。

① 動作周波数帯域: 2kHz-3kHz;

② 送信電圧応答: ≥145dB re 1uPa@1m;

③ 送信音源レベル: ≥197dB;

④ 受信感度: ≥-185dB;

⑤水平指向性：水平無指向性。

(2) 機械的および構造的指標

① トランスデューサ本体サイズ: ≤φ375*160 (直径*高さ、コネクタ部分を除く);

② シール設計: フランジ表面には内側と外側の 2 つのシール溝が確保されています。

③コネクタ：極細円形3芯防水コネクタを装備。

④使用温度：-5℃〜40℃（水中）。

⑤ 保管温度：-30℃～60℃（空気）。

⑥ 作業深度：500メートル以上。

⑦ 空気中の重量：≤50kg。

(3)製品付属品

防水ケーブル: 片端に極小円形 3 芯防水プラグが付いた 5 メートルの防水ケーブルを提供します。



2kHz-3kHz トランスデューサのコンダクタンスおよびキャパシタンスのパラメータ

f/kHz	202501#		202502#
	C/nF	G/ms	C/nF	G/ms
2	1215.8	6.89	1620.4	9.16
2.1	1203.1	8.21	1341.2	14.51
2.2	1218.8	10.30	1102.1	15.88
2.3	1151.8	16.71	661.9	20.13
2.4	457.2	17.43	148.3	14.38
2.5	243.3	12.22	245.7	8.87
2.6	309.7	9.47	274.7	7.31
2.7	277.7	7.73	389.8	5.79
2.8	335.2	4.93	455.0	5.72
2.9	465.9	4.72	494.7	6.34
3	501.3	5.63	462.9	6.54
