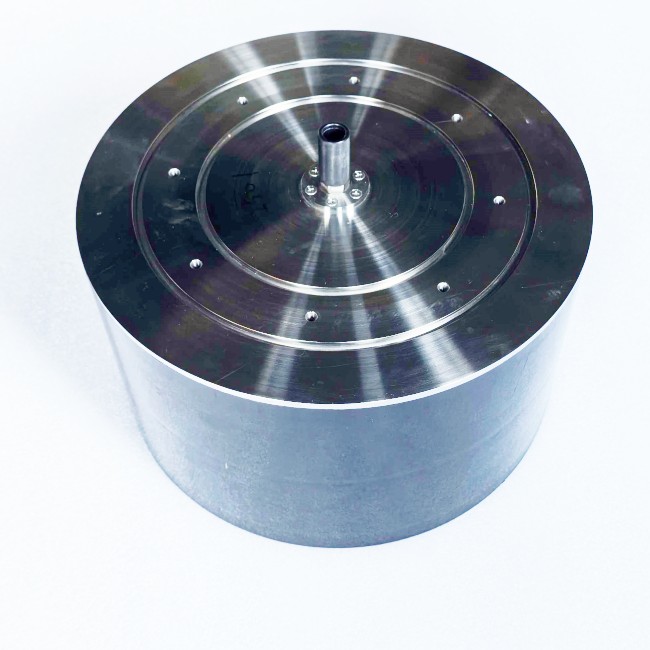

2kHz-3kHz Laefrekwensie Silindriese Ontvangs Transduktors

     2kHz-3kHz Laefrekwensie Silindriese Ontvangs Transduktors

 Spesifikasie:



Die aanwysers van silindriese transducer is soos volg:

(1) Algehele tegniese aanwysers is soos volg

① Werkfrekwensieband: 2kHz-3kHz;

② Oordragspanningsreaksie: ≥145dB re 1uPa@1m;

③ Uitsending van klankbronvlak: ≥197dB;

④ Ontvangs sensitiwiteit: ≥-185dB;

⑤ Horisontale rigting: horisontale omnirigting;

(2) Meganiese en strukturele aanwysers

① Transducer liggaamsgrootte: ≤φ375*160 (deursnee*hoogte, koppeldeel uitgesluit);

② Seëlontwerp: Die flensoppervlak behou twee binne- en buitenste verseëlgroewe;

③ Connector: Toegerus met 'n mikro-sirkelvormige 3-kern waterdigte connector;

④ Werkstemperatuur: -5 ℃ ~ 40 ℃ (onderwater);

⑤ Bergingstemperatuur: -30 ℃ ~ 60 ℃ (lug);

⑥ Werkdiepte: nie minder nie as 500 meter;

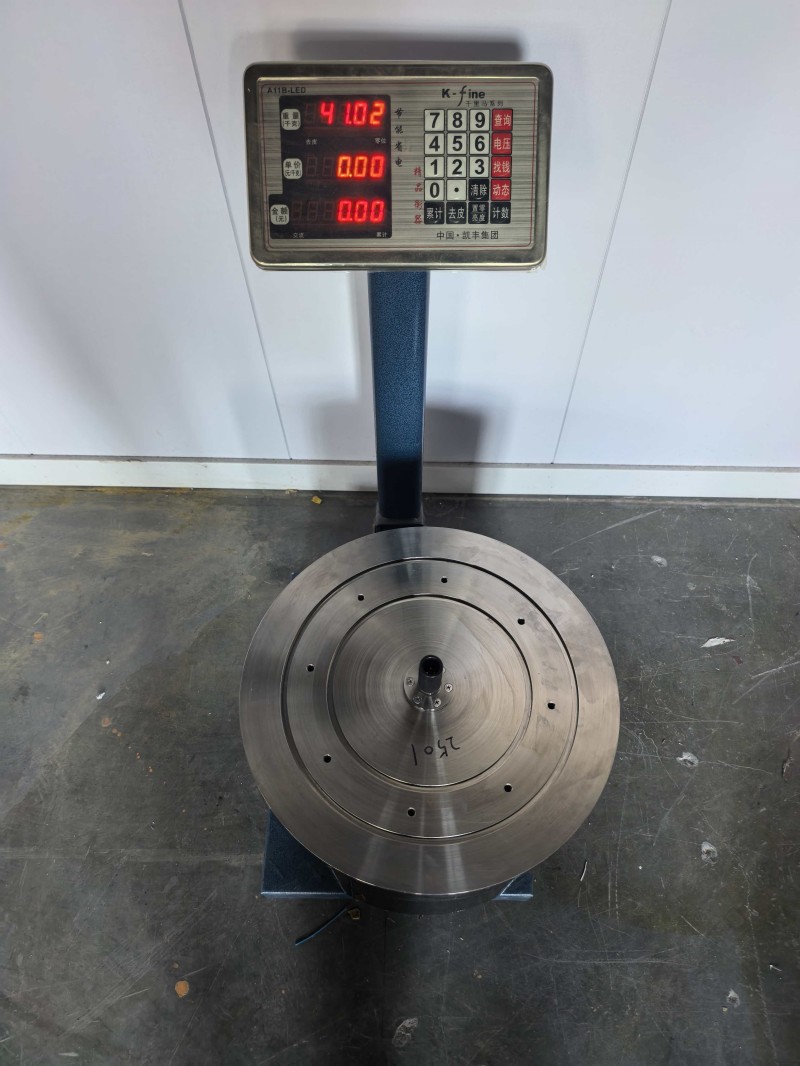

⑦ Gewig in lug: ≤50kg.

(3) Produk t bykomstighede

Waterdigte kabel: Voorsien 5 m waterdigte kabel, met 'n mikrosirkelvormige 3-kern waterdigte prop aan die een kant;

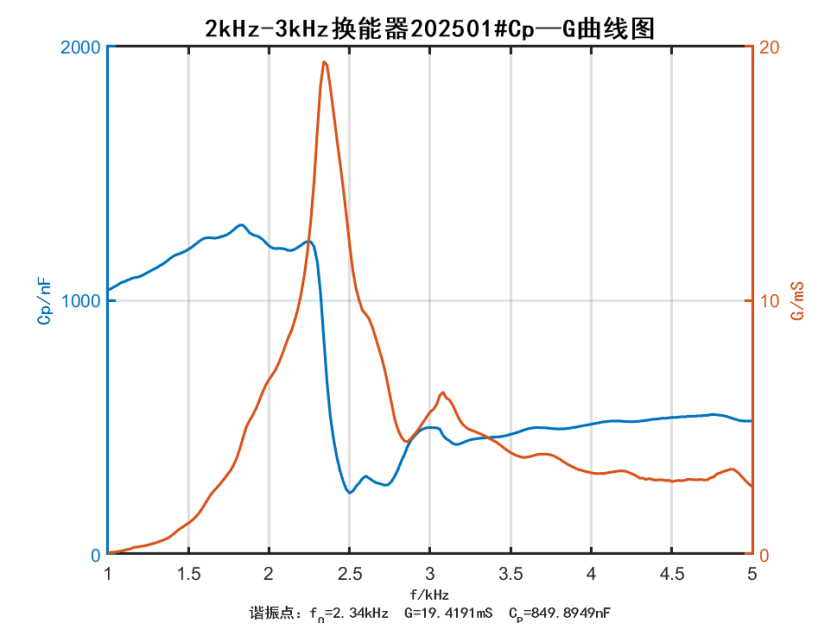

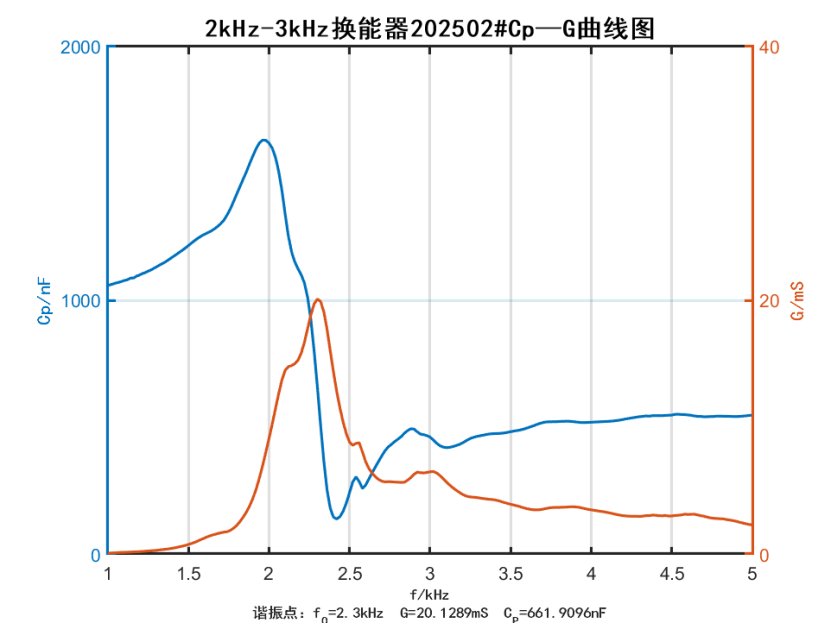

2kHz-3kHz transduktansie en kapasitansie parameters

f/kHz	202501#		202502#
	C/nF	G/ms	C/nF	G/ms
2	1215.8	6.89	1620.4	9.16
2.1	1203.1	8.21	1341.2	14.51
2.2	1218.8	10.30	1102.1	15.88
2.3	1151.8	16.71	661.9	20.13
2.4	457.2	17.43	148.3	14.38
2.5	243.3	12.22	245.7	8.87
2.6	309.7	9.47	274.7	7.31
2.7	277.7	7.73	389.8	5.79
2.8	335.2	4.93	455.0	5.72
2.9	465.9	4.72	494.7	6.34
3	501.3	5.63	462.9	6.54
