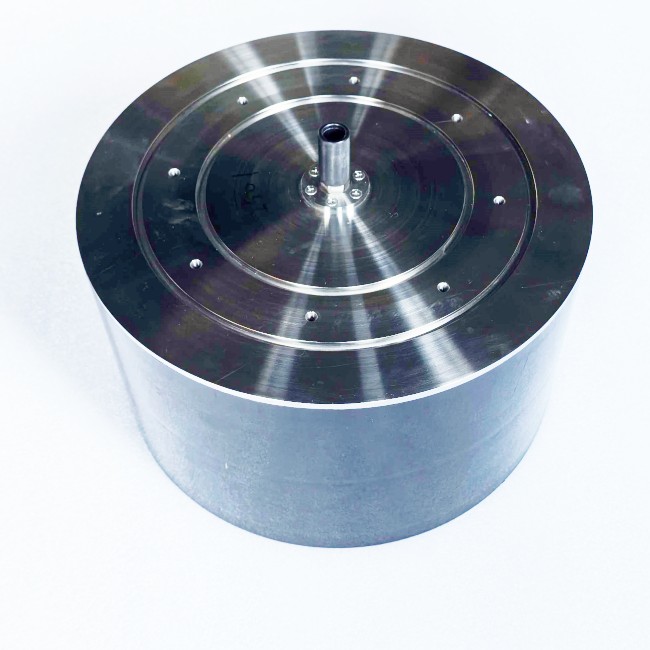

2kHz-3kHz कम आवृत्ति बेलनाकार प्राप्त ट्रांसमिटिंग ट्रांसड्यूसर

     2kHz-3kHz कम आवृत्ति बेलनाकार प्राप्त ट्रांसमिटिंग ट्रांसड्यूसर

 विशिष्टता:



बेलनाकार ट्रांसड्यूसर के संकेतक इस प्रकार हैं:

(1) समग्र तकनीकी संकेतक इस प्रकार हैं

① कार्यशील आवृत्ति बैंड: 2kHz-3kHz;

② वोल्टेज प्रतिक्रिया संचारित करना: ≥145dB re 1uPa@1m;

③ ध्वनि स्रोत स्तर संचारित करना: ≥197dB;

④ संवेदनशीलता प्राप्त करना: ≥-185dB;

⑤ क्षैतिज दिशा: क्षैतिज सर्वदिशात्मक;

(2) यांत्रिक और संरचनात्मक संकेतक

① ट्रांसड्यूसर बॉडी का आकार: ≤φ375*160 (व्यास*ऊंचाई, कनेक्टर भाग को छोड़कर);

② सीलिंग डिजाइन: निकला हुआ किनारा सतह दो आंतरिक और बाहरी सीलिंग खांचे आरक्षित करती है;

③ कनेक्टर: एक माइक्रो-सर्कुलर 3-कोर वॉटरटाइट कनेक्टर से लैस;

④ कार्य तापमान: -5℃~40℃ (पानी के भीतर);

⑤ भंडारण तापमान: -30℃~60℃ (वायु);

⑥ कार्य गहराई: 500 मीटर से कम नहीं;

⑦ हवा में वजन: ≤50 किग्रा.

(3) सहायक उपकरण का उत्पादन

वॉटरटाइट केबल: एक सिरे पर माइक्रो-सर्कुलर 3-कोर वॉटरटाइट प्लग के साथ 5 मीटर वॉटरटाइट केबल प्रदान करें;



2kHz-3kHz ट्रांसड्यूसर चालन और समाई पैरामीटर

एफ/केएचजेड	202501#		202502#
	सी/एनएफ	जी/एमएस	सी/एनएफ	जी/एमएस
2	1215.8	6.89	1620.4	9.16
2.1	1203.1	8.21	1341.2	14.51
2.2	1218.8	10.30	1102.1	15.88
2.3	1151.8	16.71	661.9	20.13
2.4	457.2	17.43	148.3	14.38
2.5	243.3	12.22	245.7	8.87
2.6	309.7	9.47	274.7	7.31
2.7	277.7	7.73	389.8	5.79
2.8	335.2	4.93	455.0	5.72
2.9	465.9	4.72	494.7	6.34
3	501.3	5.63	462.9	6.54
