I Non-Destructive Testing (NDT) afhænger nøjagtigheden af fejldetektion og tykkelsesmåling udelukkende af kvaliteten af transducerens aktive element. Hvis du går på kompromis med denne kernekomponent, risikerer du helt at gå glip af kritiske strukturelle defekter. At vælge den rigtige piezoelektriske keramik handler ikke kun om at finde en standardfrekvens. Det kræver afbalancering af akustisk impedans, mekaniske grænser og integrationsvirkeligheder for at sikre pålidelig signalgenerering og modtagelse. Disse parametre har direkte indflydelse på, hvor godt dit inspektionsværktøj yder under krævende markforhold.
Denne vejledning nedbryder de tekniske evalueringskriterier, materialespecifikationer og integrationsrisici. Det har til formål at hjælpe ingeniør- og indkøbsteams med at kortliste det optimale piezoplader til NDT udstyr. Du vil lære, hvordan du navigerer i materialeegenskaber, undgår almindelige samlingsfælder og matcher nøjagtig geometri til din målresonans.
Materialeegenskaber dikterer ydeevne: Bløde PZT-materialer tilbyder generelt den høje følsomhed og permittivitet, der kræves til præcise NDT-modtagere, mens hård PZT passer til højdrevet kontinuerlig transmission.
Geometri definerer frekvens: Tykkelsen af piezoplader bestemmer direkte resonansfrekvensen, hvilket kræver strenge bearbejdningstolerancer for at forhindre falske tilstande.
Monteringsmiljøer betyder noget: Høje Curie-temperaturer ($T_c$) er nødvendige, hvis NDT-applikationen involverer højtemperaturmiljøer, eller hvis monteringen kræver aggressiv lodning.
Batchkonsistens er kritisk: Pålidelig PAUT (Phased Array) og multi-element prober kræver identiske PZT-materialeparametre på tværs af hver plade og blok for at sikre ensartet akustisk output.
Falske positiver i fejldetektion fører til kostbar driftsnedetid. Du ender med at stoppe produktionen eller udskifte sund infrastruktur unødigt. Falske negativer udgør endnu mere alvorlige sikkerhedsmæssige forpligtelser. En savnet revne i en flyvinge eller en olierørledning kan forårsage katastrofale fejl. Transduceren fungerer som frontlinjen i denne dataindsamlingsproces. Det dikterer den overordnede pålidelighed af hele dit inspektionsregime.
Off-the-shelf piezos fejler ofte i industrielle NDT-miljøer. Standard kommercielle komponenter håndterer sjældent de ekstreme krav til industriel test. De lider normalt af utilstrækkelig båndbredde, dårlig følsomhed eller termisk nedbrydning over tid. Du har brug for specialiserede komponenter designet specifikt til streng akustisk evaluering.
En vellykket NDT piezoplade skal tilbyde høj opløsning, hvilket kræver bred båndbredde. Bred båndbredde hjælper dig med at adskille tætsiddende fejl effektivt. Det gør det muligt for transduceren at udsende en meget kort, skarp akustisk puls. Desuden skal du kombinere denne opløsning med høj penetrationskraft. Overlegen følsomhed lader dig inspicere tykke eller stærkt dæmpende materialer pålideligt. Når disse faktorer stemmer overens, fanger dit udstyr rene, handlingsrettede data.
Når du vælger transducerelementer, skal du vurdere det underliggende PZT Materiale Parameter metrik omhyggeligt. Du bør sammenligne materialevidenskabelige dimensioner uden producentens skævhed. Blød PZT og hård PZT tjener tydeligt forskellige formål i testlandskabet.
Bløde PZT-materialer, såsom Navy Type II (PZT-5A) eller Type VI (PZT-5H), fungerer usædvanligt godt i pulsekko-sonder. De tilbyder høje piezoelektriske ladningskoefficienter ($d_{33}$). Denne egenskab omsættes til fremragende modtagerfølsomhed. De har også høje dielektriske konstanter. Dette gør elektrisk impedanstilpasning betydeligt nemmere under kredsløbsdesign.
Hårde PZT-materialer, som Navy Type I (PZT-4) eller Type III (PZT-8), håndterer højspændingsoperationer meget bedre. De passer til høj-duty-cycle applikationer, såsom specialiserede akustiske emissionstests. Hårde materialer har lave dielektriske tab og høje mekaniske kvalitetsfaktorer ($Q_m$). Denne kombination forhindrer dem i at overophedes under kontinuerlige kørselsforhold.
Materialekarakteristik |
Blød PZT (f.eks. PZT-5A, PZT-5H) |
Hård PZT (f.eks. PZT-4, PZT-8) |
|---|---|---|
Primær anvendelse |
Pulse-ekko-sonder, fejlmodtagere |
Højspændings akustisk emission, sendere |
Piezoelektrisk ladningskoefficient ($d_{33}$) |
Meget høj (maksimeret følsomhed) |
Moderat til Høj |
Mekanisk kvalitetsfaktor ($Q_m$) |
Lav (lettere at dæmpe for bred båndbredde) |
Høj (vedligeholder resonans under højt drev) |
Dielektrisk konstant |
Høj (lettere elektrisk matchning) |
Lavere (Reduceret kapacitans) |
Ud over de bløde og hårde klassifikationer skal du granske kritiske materialeparametermetrikker. Den elektromekaniske koblingsfaktor ($k_t$, $k_{33}$) er fortsat en topprioritet. Det bestemmer effektiviteten af at konvertere elektrisk energi til akustisk energi og omvendt. Højere værdier indikerer en bredere potentiel båndbredde.
Akustisk impedans ($Z$) er lige så afgørende. Du har brug for denne metrik til at bestemme de nødvendige akustiske matchende lag. Det hjælper dig med at overføre lyd effektivt til standard testmaterialer som stål, kompositter eller vand.
Til sidst skal du altid kontrollere Curie-temperaturen ($T_c$). Dette angiver den nøjagtige temperatur, ved hvilken materialet depolariserer. Det fungerer som en væsentlig målestok for NDT i barske miljøer, såsom varmerørsinspektioner. Vi anbefaler at vælge et materiale, der har en $T_c$ mindst 50% højere end din maksimale forventede driftstemperatur. Denne sikkerhedsmargin forhindrer gradvist tab af følsomhed over tid.

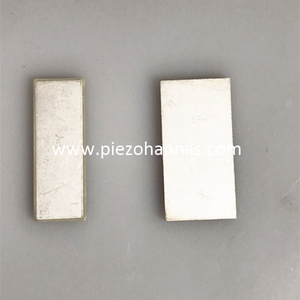

Geometri definerer strengt ydeevne, når du designer ultralydstransducere. Tykkelsestilstandsresonans deler et omvendt forhold med pladetykkelsen. En tyndere plade giver en højere resonansfrekvens. Størrelsesbegrænsninger varierer meget på tværs af forskellige applikationer. For eksempel kræver en 1 MHz transducer et relativt tykt stykke keramik. I mellemtiden kræver 15+ MHz prober utroligt tynde, skrøbelige elementer.

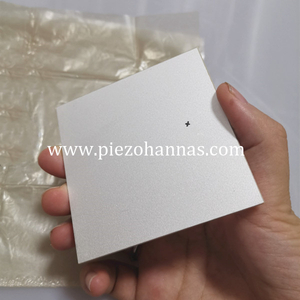

Du skal beregne sidemålene nøje ved dimensionering Piezo plader og blokke . Størrelsesforhold bestemmer, om dit element fungerer rent. Dårlige billedformater udløser uønskede radiale eller laterale resonanstilstande. Disse falske tilstande interfererer direkte med signalet for primær tykkelsestilstand. De skaber rodede bølgeformer og udvidet ringetone. Du ender med at opleve dårlig aksial opløsning som et resultat.
Bearbejdningsevner repræsenterer et andet vigtigt evalueringskriterium. Vi anbefaler at revidere leverandørens bearbejdningstolerancer aggressivt. Snævre tykkelsestolerancer er helt obligatoriske for at forhindre centerfrekvensdrift på tværs af forskellige batcher.
Her er de kritiske geometriske og bearbejdningsevalueringskriterier, du bør kræve:
Tykkelseskonsistens: Tolerancer skal forblive utroligt snævre for at sikre batch-til-batch frekvensstabilitet.
Overfladeplanhed: Enestående fladhed garanterer ensartet, boblefri binding til akustisk matchende lag.
Parallelisme: Top- og bundflader skal flugte perfekt parallelt for at sikre en ensartet akustisk stråleprofil.
Terningpræcision: Kanterne skal skæres rent uden mikrorevner, som kan forplante sig og forårsage for tidlig fejl.
At negligere forholdet mellem bredde og tykkelse er en hyppig designfejl. Hvis den laterale dimension sidder for tæt på tykkelsesdimensionen, kobles resonanstilstandene sammen. Dette ødelægger effektivt transducerens akustiske klarhed.
Dine komponentspecifikationer skal knyttes direkte til specifikke branchebrugssager. Forskellige inspektionsmiljøer kræver helt forskellige akustiske profiler. At forstå disse nuancer hjælper dig med at vælge de rigtige elementer til forskellige Markeder og applikationer.
For ultralydsfejldetektion i rumfart og svejseinspektion er opløsning altafgørende. Denne applikation kræver stærkt dæmpede plader. Du har brug for exceptionel bredbåndsrespons for at detektere mikroskopiske revner begravet dybt i kritisk infrastruktur. En kort rumlig pulslængde er afgørende for at løse fejl, der er placeret meget tæt på hinanden.
Phased Array Ultrasonic Testing (PAUT) giver et helt andet sæt udfordringer. PAUT involverer at skære store piezoblokke i terninger i multi-element arrays. Du styrer den akustiske stråle elektronisk ved at pulsere disse enkelte elementer på lidt forskellige tidspunkter. Denne proces kræver materialer, der udviser absolut minimal krydstale. Du har også brug for fejlfri krystallinske strukturer for at sikre ensartet akustisk output på tværs af alle elementer. PAUT-design bruger ofte brugerdefinerede wrap-around-elektroder for at forenkle komplekse ledningsføringer.
Akustisk emission og kontinuerlig overvågningsapplikationer i olie- og gassektoren fokuserer stærkt på holdbarhed. Teknikere fastgør ofte disse systemer permanent til rørledninger eller trykbeholdere. Langsigtet stabilitet og termisk modstandsdygtighed bliver de højeste prioriteter her. Pladerne skal modstå svingende miljøforhold konstant. De skal fungere i mange års implementering uden at lide nogen signalforringelse eller depolarisering.
En plade af høj kvalitet forbliver fuldstændig ubrugelig uden det rigtige bagsidemateriale. Backing tjener til at dæmpe ringetoner og øge den samlede båndbredde. Det absorberer den akustiske energi, der udstråler fra bagsiden af keramikken. Du har også brug for præcise matchende lag. Disse lag bygger bro over det alvorlige akustiske impedansgab mellem højimpedans PZT og lavimpedanstestpersonen. Korrekt akustisk matchning maksimerer energioverførslen til det materiale, du inspicerer.
Montering introducerer betydelige operationelle risici. Trådfastgørelse forårsager ofte lokaliseret termisk depolarisering. At fremhæve risikoen ved lodning er afgørende for dit produktionsteam. Hvis din loddekolbe opholder sig for længe på elektroden, overstiger den lokaliserede varme let Curie-temperaturen. Dette dræber øjeblikkeligt den piezoelektriske effekt på det specifikke sted. Du skal følge strenge retningslinjer for specificering af elektrodematerialer baseret på dine valgte bindingsmetoder.
Sølvelektroder: Høj standard og omkostningseffektiv. De fungerer godt til hurtig lodning, hvis du styrer varmetilførslen strengt.
Guld- eller nikkelelektroder: Stærkt foretrukket ved brug af ledende epoxy. De modstår oxidation bedre og tilbyder overlegen langsigtet pålidelighed i barske miljøer.
Wrap-Around-konfigurationer: Nyttige til arrays, men de kræver meget præcis maskering under metalliseringsfasen for at forhindre elektrisk kortslutning.
Din leverandørshortlistlogik bør fokusere intenst på realiteterne efter køb. Du skal auditere en leverandør grundigt, før du forpligter dig. Se efter strenge garantier for kapacitans og frekvenstolerance. Kræv omfattende testdokumentation for hver afsendt batch. Til sidst skal du vurdere deres evne til at skalere. De bør støtte dig fra hurtig prototyping hele vejen igennem til produktion af store mængder uden at tabe deres kvalitetsstandarder.
At vælge transducerkeramik til ikke-destruktiv evaluering er en kompleks balancegang. Du skal optimere følsomheden gennem den rigtige PZT materialetype. Du skal målrette nøjagtige frekvenser gennem præcis pladetykkelse. Endelig skal du sikre integrationsberedskab ved at vælge korrekte elektroder og håndhæve strenge bearbejdningstolerancer. Hvis du overser nogen af disse trin, kompromitteres dit endelige inspektionsværktøj.
For at sikre succes skal du huske på disse næste trin:
Definer dine driftstemperaturgrænser tidligt for at udelukke uegnede PZT-formuleringer.
Anmod om materialeprøvesæt for at validere kapacitans og impedans i dit eget laboratorium.
Arbejd direkte med komponentproducenter for at modellere akustiske stakke, før du forpligter dig til indkøb af store mængder.
Etabler stive indgående kvalitetskontroltest for at verificere batchkonsistens over tid.
A: Bløde PZT-materialer, som Navy Type II (PZT-5A) eller Type VI (PZT-5H), fungerer bedst til puls-ekko NDT. De tilbyder exceptionelt høje piezoelektriske ladningskoefficienter. Denne egenskab giver den høje modtagerfølsomhed, der er nødvendig for at detektere tilbagevendende ekkoer fra små interne fejl.
A: Pladetykkelsen deler et omvendt forhold med resonansfrekvensen. En tyndere piezoplade genererer en højere frekvens. Omvendt giver en tykkere plade en lavere frekvens. For at opnå nøjagtige driftsfrekvenser kræver det ekstremt præcis tykkelsesbearbejdning fra din leverandør.
A: Ja. Producenter tilpasser blokke til Phased Array-applikationer gennem præcisions-terninger. Denne proces skærer blokken i multi-element arrays. Brugerdefinerede wrap-around elektroder anvendes ofte for at lette komplekse ledninger og reducere akustisk krydstale mellem de individuelle array-elementer.
A: Materialet gennemgår irreversibel depolarisering. Den krystallinske struktur mister sin rettede orientering permanent. Når dette sker, mister elementet sine piezoelektriske egenskaber helt. Transduceren vil helt undlade at generere eller modtage akustiske signaler fra det tidspunkt fremad.
