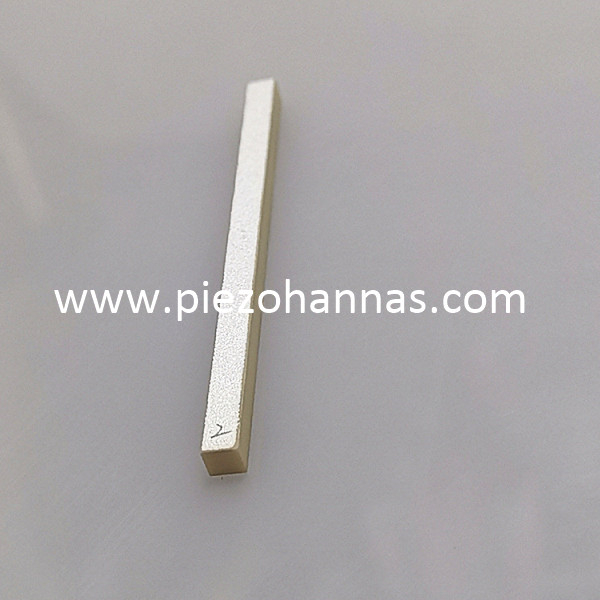

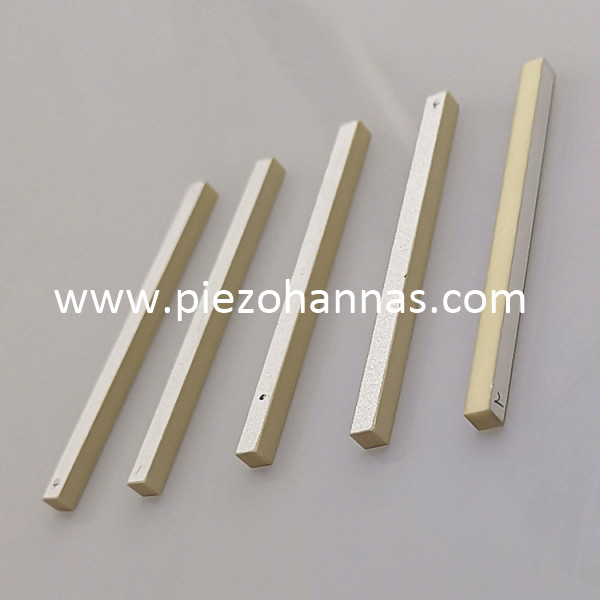

Pzt Materiale Piezo keramisk plade til akustiske emissionssensorer
WuHan Piezohannas Tech.Co., Ltd er en producent af piezoelektrisk keramik, ultralydstransducere med stærk teknologikraft. Med et kvalitetsstyringssystem og en forsknings- og udviklingssektor bruges vores produkter i vid udstrækning i de fleste applikationer.
l. Piezo keramik Beskrivelse:
Geometri |
Størrelse (mm) |
Tolerance |
Piezo-skiver |
Diameter: 3 til 200 |
Tolerance i henhold til de piezoelektriske elementer Industriel standard. |
Tykkelse: 0,2-25 |
||
Piezo rør |
Længde: 1-100 |
|
OD: 6-180 |
||
ID: 5-150 |
||
Væg: 0,5-15 |
||
Piezo plader |
Længde: 1-200 |
|
Bredde: 1-200 |
||
Tykkelse: 0,2-25 |
||
Piezo sfære |
OD: 6-160 |
|
ID: 4-150 |
||
Væg: 1-10 |
||
Piezo ringe |
OD: 3-180 |
|
ID: 1-150 |
||
Tykkelse: 0,2-25 |
||
Til alle størrelser |
Fladhed |
± 0,03 |
Koncentricitet |
± 0,10 |
|
Vinkelrette |
± 0,10 |
|
Parallelisme |
± 0,05 |
PZT blødt materiale:
'Bløde' PZT materialer |
Typen af blødt materiale |
||||||||
Egenskaber |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Dielektrisk konstant |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Koblingsfaktor |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Piezoelektrisk koefficient |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Frekvenskoefficienter |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Nt |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Elastisk overensstemmelseskoefficient |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Maskinisk kvalitetsfaktor |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Dielektrisk tabsfaktor |
Tg δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Tæthed |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Curie temperatur |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Youngs modul |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Giftforhold |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
PZT hårdt materiale:
Hårde' PZT materialer |
PZT-41 |
PZT-42 |
PZT-43/4D |
PZT-82 |
PBaS-4 |
||
Dielektrisk konstant |
ɛ T r3 |
1050 |
1250 |
1420 |
1100 |
1900 |
|
Koblingsfaktor |
K P |
0.58 |
0.58 |
0.58 |
0.52 |
0.59 |
|
K31 |
0.32 |
0.33 |
0.34 |
0.3 |
0.34 |
||
K33 |
0.66 |
0.67 |
0.68 |
0.57 |
0.68 |
||
K t |
0.48 |
0.48 |
0.48 |
0.4 |
0.49 |
||
Piezoelektrisk koefficient |
d31 |
10-12m/v |
-106 |
-124 |
-138 |
-100 |
-160 |
d33 |
10-12m/v |
260 |
280 |
300 |
240 |
380 |
|
g31 |
10-3vm/n |
-11.4 |
-11.2 |
-11 |
-10.3 |
-9.5 |
|
g33 |
10-3vm/n |
28 |
25.3 |
24 |
25 |
22.6 |
|
Frekvenskoefficienter |
N s |
2280 |
2200 |
2160 |
2280 |
2200 |
|
N1 |
1671 |
1613 |
1583 |
1671 |
1613 |
||
N3 |
1950 |
1900 |
1875 |
1950 |
1850 |
||
N t |
2250 |
2200 |
2200 |
2300 |
2200 |
||
Elastisk overensstemmelseskoefficient |
S e11 |
10-12m 2/n |
11.8 |
12.7 |
13.2 |
11.6 |
13.2 |
Maskinisk kvalitetsfaktor |
Qm |
1000 |
800 |
600 |
1200 |
2200 |
|
Dielektrisk tabsfaktor |
Tg δ |
% |
0.3 |
0.4 |
0.5 |
0.3 |
0.5 |
Tæthed |
ρ |
g/cm3 |
7.5 |
7.5 |
7.5 |
7.6 |
7.5 |
Curie temperatur |
Tc |
°C |
320 |
320 |
320 |
310 |
310 |
Youngs modul |
Y E11 |
<10 9N/m3 |
85 |
79 |
76 |
86 |
76 |
Giftforhold |
0.3 |
0.3 |
0.3 |
0.3 |
0.33 |
1. Om piezoelektrisk keramisk materiale, hvad er de tilsvarende keramiske materialer?
PZT materialeleverandør |
Navy Type I (PZT-4) |
Navy Type II (PZT-5A) |
Navy Type VI (PZT-5H) |
Navy Type III (PZT-8) |
Piezo Hannas |
P-41 |
P-51 |
P-5H |
P-82 |
Morgan Matroc |
PZT-4 |
PZT-5A |
PZT-5H |
PZT-8 |
Channel Ind. |
C5400 |
C5500 |
C5700 |
C5800 |
EDO Corp. |
EC-64 |
EC-65 |
EC-76 |
EC-69 |
Keramos |
K-270 |
K-350 |
K-278 |
|
Transducer produkter |
LTZ-1 |
LTZ-2 |
LTZ-2H |
|
Staveley sensorer |
EBL1 |
EBL2 |
EBL3 |
EBL4 |
Akustiske emissionssensorer Anvendelser:
Acoustic Emission (AE) teknologi 'lytter' til dit udstyr ved hjælp af specialiserede sensorer til at registrere diskontinuiteter i dit udstyr. Diskontinuiteter og defekter i et materiale producerer spændingsbølger, som derefter forplanter sig til materialets overflade og opfanges af den aktive AE-sensorteknologi. Ved at konvertere disse bølger til elektriske signaler er AE en ideel teknik til effektivt at vurdere materialers opførsel under stress. AE-sensorer er et vigtigt led i at bestemme, hvordan man anvender afhjælpende løsninger og reparationer for at løse strukturelle problemer. AE-sensorer bruges til at teste lagertanke, varmevekslere, rør, reaktorer, luftløfteanordninger samt gas-, petrokemiske og atomkraftværker. sensorer kan bygges med specifikke funktioner for at imødekomme projekt- eller applikationsspecifikke behov.
