非破壊検査 (NDT) では、探傷と厚さ測定の精度はトランスデューサのアクティブ要素の品質に完全に依存します。このコアコンポーネントを妥協すると、重大な構造上の欠陥を完全に見逃してしまう危険があります。適切な圧電セラミックを選択することは、単に標準周波数を見つけることだけではありません。信頼性の高い信号の生成と受信を保証するには、音響インピーダンス、機械的制限、統合現実のバランスをとる必要があります。これらのパラメータは、厳しい現場条件下で検査ツールがどのように機能するかに直接影響します。
このガイドでは、技術的な評価基準、材料仕様、統合リスクについて詳しく説明します。エンジニアリングおよび調達チームが最適な製品を最終候補に挙げるのを支援することを目的としています。 NDT機器用のピエゾプレート 。材料特性をナビゲートし、組み立てによくある落とし穴を回避し、ジオメトリをターゲットの共鳴に正確に一致させる方法を学びます。
材料特性が性能を決定します。 ソフト PZT 材料は一般に、精密な NDT 受信機に必要な高感度と誘電率を提供しますが、ハード PZT は高駆動の連続送信に適しています。
形状が周波数を定義する: ピエゾ プレートの厚さは共振周波数を直接決定するため、スプリアス モードを防ぐために厳密な加工公差が必要です。
アセンブリ環境は重要です: NDT アプリケーションに高温環境が含まれる場合、またはアセンブリに積極的なはんだ付けが必要な場合は、高いキュリー温度 ($T_c$) が必要です。
バッチの一貫性が重要です。 信頼性の高い PAUT (フェーズド アレイ) プローブとマルチエレメント プローブでは、均一な音響出力を確保するために、すべてのプレートとブロックにわたって同一の PZT 材料パラメータが必要です。
欠陥検出における誤検知は、コストのかかる運用ダウンタイムにつながります。最終的には、生産を停止したり、健全なインフラストラクチャを不必要に置き換えたりすることになります。偽陰性の場合、さらに重大な安全上の責任が生じます。航空機の翼や石油パイプラインの亀裂を見逃すと、致命的な故障が発生する可能性があります。トランスデューサは、このデータ収集プロセスの最前線として機能します。これは、検査体制全体の総合的な信頼性を左右します。
既製のピエゾは、産業用 NDT 環境では故障することがよくあります。標準的な商用コンポーネントが工業用テストの極端な要求に対処することはほとんどありません。通常、帯域幅の不足、感度の低下、または時間の経過による熱劣化が発生します。厳密な音響評価のために特別に設計された特殊なコンポーネントが必要です。
成功する NDT ピエゾ プレートは高解像度を提供する必要があり、それには広帯域幅が必要です。広い帯域幅は、密集した欠陥を効果的に分離するのに役立ちます。これにより、トランスデューサーは非常に短く鋭い音響パルスを放射することができます。さらに、この解像度と高い透過力を組み合わせる必要があります。優れた感度により、厚い材料や減衰性の高い材料を確実に検査できます。これらの要素が一致すると、機器はクリーンで実用的なデータを取得します。
トランスデューサ要素を選択するときは、基礎となる要素を評価する必要があります。 PZT 材料パラメータの メトリクスを慎重に測定します。メーカーの偏見を持たずに材料科学の寸法を比較する必要があります。ソフト PZT とハード PZT は、テスト環境において明らかに異なる目的を果たします。
ネイビー タイプ II (PZT-5A) やタイプ VI (PZT-5H) などのソフト PZT 材料は、パルス エコー プローブで非常に優れた性能を発揮します。高い圧電電荷係数 ($d_{33}$) を提供します。この特性は優れた受信感度につながります。また、高い誘電率も備えています。これにより、回路設計時の電気インピーダンスのマッチングが大幅に容易になります。
ネイビー タイプ I (PZT-4) やタイプ III (PZT-8) などの硬質 PZT 材料は、高電圧動作をより適切に処理します。これらは、特殊な音響放射試験などの高デューティサイクルのアプリケーションに適しています。硬質材料は、低い誘電損失と高い機械的品質係数 ($Q_m$) を特徴としています。この組み合わせにより、連続運転条件下での過熱を防ぎます。
材質の特性 |
ソフトPZT（例：PZT-5A、PZT-5H） |
硬質PZT（例：PZT-4、PZT-8） |
|---|---|---|
主な用途 |
パルスエコープローブ、探傷器 |
高電圧アコースティック・エミッション、送信機 |
圧電電荷係数 ($d_{33}$) |
非常に高い (感度を最大化) |
中程度から高程度 |
機械的品質係数 ($Q_m$) |
低い (広帯域幅の場合は減衰しやすい) |
High (高駆動下でも共振を維持) |
誘電率 |
高（電気的整合が容易） |
低い（静電容量が減少） |
ソフト分類とハード分類を超えて、重要な材料パラメータの測定基準を精査する必要があります。電気機械結合係数 ($k_t$、$k_{33}$) は依然として最優先事項です。電気エネルギーを音響エネルギーに変換する効率、またはその逆の変換効率を決定します。値が大きいほど、潜在的な帯域幅が広いことを示します。
音響インピーダンス ($Z$) も同様に重要です。必要な音響マッチング層を決定するには、このメトリックが必要です。鋼、複合材料、水などの標準的な試験材料に音を効率的に伝達するのに役立ちます。
最後に、必ずキュリー温度 ($T_c$) を確認してください。これは、材料が脱分極する正確な温度を示します。これは、ホットパイプ検査などの過酷な環境における NDT の重要な指標として機能します。予想される最大動作温度より少なくとも 50% 高い $T_c$ を持つ材料を選択することをお勧めします。この安全マージンにより、時間の経過とともに徐々に感度が低下することが防止されます。
超音波トランスデューサを設計する場合、形状によって性能が厳密に定義されます。厚さモード共振は、プレートの厚さと逆の関係を共有します。プレートが薄いほど、より高い共振周波数が得られます。サイズの制約はアプリケーションによって大きく異なります。たとえば、1 MHz のトランスデューサには比較的厚いセラミック片が必要です。一方、15 MHz 以上のプローブには、信じられないほど薄くて壊れやすい要素が必要です。

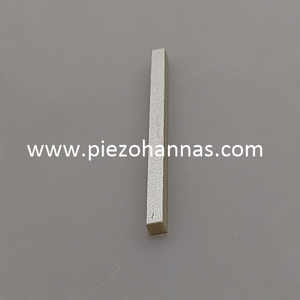

サイズを決めるときは、横の寸法を慎重に計算する必要があります ピエゾプレートとブロック。アスペクト比によって、要素が適切に動作するかどうかが決まります。アスペクト比が低いと、不要な半径方向または横方向の共振モードが引き起こされます。これらのスプリアス モードは、一次厚みモード信号に直接干渉します。波形が乱雑になり、リンギングが長くなります。その結果、軸方向の解像度が低下することになります。
加工能力も大きな評価基準となります。サプライヤーの加工公差を積極的に監査することをお勧めします。異なるバッチ間での中心周波数のドリフトを防ぐには、厳密な厚さの許容差が完全に必須です。
要求すべき重要な幾何学および機械加工の評価基準は次のとおりです。
厚さの一貫性: バッチ間の周波数安定性を確保するには、公差を非常に厳密に保つ必要があります。
表面の平坦性: 優れた平坦性により、音響整合層への均一で気泡のない接合が保証されます。
平行度: 均一な音響ビームプロファイルを確保するには、上面と底面が完全に平行に整列している必要があります。
ダイシングの精度: エッジは、伝播して早期故障の原因となる可能性のある微小亀裂を発生させずにきれいに切断する必要があります。
幅と厚さの比率を無視することは、よくある設計エラーです。横方向の寸法が厚さ方向の寸法に近すぎると、共振モードが結合します。これにより、トランスデューサーの音響の明瞭さが事実上損なわれます。
コンポーネントの仕様は、特定の業界のユースケースに直接対応している必要があります。検査環境が異なれば、まったく異なる音響プロファイルが必要になります。これらのニュアンスを理解すると、さまざまな用途に適切な要素を選択するのに役立ちます。 市場とアプリケーション.
航空宇宙および溶接検査における超音波探傷では、解像度が最も重要です。この用途には、高度に減衰されたプレートが必要です。重要なインフラの奥深くに埋もれた微細な亀裂を検出するには、優れたブロードバンド応答が必要です。非常に近接して配置された欠陥を解決するには、短い空間パルス長が不可欠です。
フェーズド アレイ超音波検査 (PAUT) は、まったく異なる一連の課題を提示します。 PAUT では、大きなピエゾ ブロックを複数素子のアレイに分割する必要があります。これらの個々の要素をわずかに異なる時間でパルスすることにより、音響ビームを電子的に制御します。このプロセスでは、クロストークが絶対に最小限に抑えられる材料が必要です。また、すべての要素にわたって均一な音響出力を確保するには、完璧な結晶構造も必要です。 PAUT の設計では、カスタムのラップアラウンド電極を頻繁に利用して、複雑なアレイ配線を簡素化します。
石油およびガス分野における音響放出および連続監視アプリケーションは、耐久性に重点を置いています。技術者は多くの場合、これらのシステムをパイプラインや圧力容器に恒久的に取り付けます。ここでは長期安定性と熱回復力が最優先事項となります。プレートは常に変動する環境条件に耐える必要があります。これらは、信号の劣化や偏光解消を引き起こすことなく、何年もの導入期間にわたって動作しなければなりません。
高品質のプレートも、適切な裏材がなければまったく役に立ちません。バッキングはリンギングを抑え、全体の帯域幅を増加させるのに役立ちます。セラミックの背面から放射される音響エネルギーを吸収します。正確に一致するレイヤーも必要です。これらの層は、高インピーダンス PZT と低インピーダンスの試験対象との間の厳しい音響インピーダンスのギャップを橋渡しします。適切な音響マッチングにより、検査対象の材料へのエネルギー伝達が最大化されます。
組み立てには重大な運用上のリスクが伴います。ワイヤーの取り付けにより、局所的な熱減極が頻繁に発生します。はんだ付けのリスクを強調することは、生産チームにとって非常に重要です。はんだごてが電極上に長時間留まりすぎると、局所的な熱が容易にキュリー温度を超えます。これにより、その特定の場所の圧電効果が即座に消滅します。選択した接合方法に基づいて電極材料を指定するには、厳密なガイドラインに従う必要があります。
銀電極: 非常に標準的でコスト効率が高い。入熱を厳密に制御すれば、素早いはんだ付けに適しています。
金またはニッケル電極: 導電性エポキシを使用する場合に強く推奨されます。耐酸化性が高く、過酷な環境においても優れた長期信頼性を提供します。
ラップアラウンド構成: アレイには便利ですが、電気的短絡を防ぐためにメタライゼーション段階で高精度のマスキングが必要です。
サプライヤー候補リストのロジックでは、購入後の現実に重点を置く必要があります。サプライヤーをコミットする前に徹底的に監査する必要があります。厳密な静電容量と周波数許容差の保証を求めてください。出荷されるすべてのバッチについて包括的なテスト文書を要求します。最後に、拡張能力を評価します。ラピッドプロトタイピングから大量生産まで、品質基準を下げることなくサポートしてくれるはずです。
非破壊評価用のトランスデューサ セラミックの選択は、複雑なバランスをとる作業です。適切な PZT 材料タイプを使用して感度を最適化する必要があります。正確なプレートの厚さによって正確な周波数をターゲットにする必要があります。最後に、正しい電極を選択し、厳密な加工公差を適用することで、統合の準備が整っていることを確認する必要があります。これらの手順のいずれかを無視すると、最終検査ツールが危険にさらされます。
確実に成功するには、次のステップに留意してください。
不適切な PZT 配合を除外するために、動作温度制限を早期に定義してください。
材料サンプル キットをリクエストして、自分の研究室で静電容量とインピーダンスを検証してください。
大量調達に取り組む前に、コンポーネントメーカーと直接協力して音響スタックをモデル化します。
厳格な入荷品質管理テストを確立して、長期にわたるバッチの一貫性を検証します。
A: ネイビー タイプ II (PZT-5A) やタイプ VI (PZT-5H) などのソフト PZT 材料は、パルスエコー NDT に最適な性能を発揮します。これらは非常に高い圧電電荷係数を提供します。この特性により、小さな内部傷から戻ってくるエコーを検出するために必要な高い受信感度が得られます。
A: 板厚は共振周波数と反比例の関係にあります。ピエゾプレートが薄いほど、より高い周波数が生成されます。逆に、プレートを厚くすると周波数は低くなります。正確な動作周波数を達成するには、サプライヤーによる非常に正確な厚さの加工が必要です。
A: はい。メーカーは、精密なダイシングを通じてフェーズド アレイ アプリケーション用のブロックをカスタマイズします。このプロセスでは、ブロックが複数要素の配列に分割されます。カスタムのラップアラウンド電極は、複雑な配線を容易にし、個々のアレイ要素間の音響クロストークを低減するために適用されることがよくあります。
A: この材料は不可逆的な脱分極を起こします。結晶構造は、その整列した配向を永久に失います。これが起こると、素子は圧電特性を完全に失います。トランスデューサは、その時点以降、音響信号の生成または受信を完全に失敗します。
