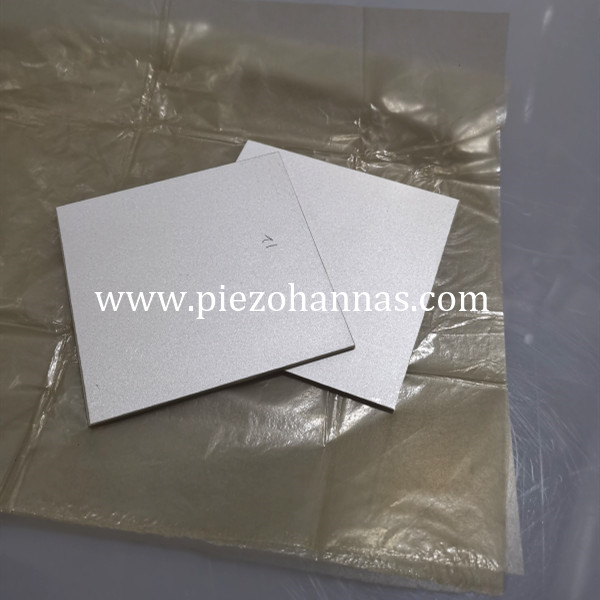

Nei controlli non distruttivi (NDT), la precisione del rilevamento dei difetti e della misurazione dello spessore dipende interamente dalla qualità dell'elemento attivo del trasduttore. Se si scende a compromessi su questo componente principale, si rischia di perdere completamente i difetti strutturali critici. Selezionare la giusta ceramica piezoelettrica non significa solo trovare una frequenza standard. È necessario bilanciare l'impedenza acustica, i limiti meccanici e le realtà di integrazione per garantire una generazione e una ricezione affidabili del segnale. Questi parametri influenzano direttamente le prestazioni dello strumento di ispezione in condizioni di campo impegnative.
Questa guida analizza i criteri di valutazione tecnica, le specifiche dei materiali e i rischi di integrazione. Ha lo scopo di aiutare i team di ingegneria e approvvigionamento a selezionare l'ottimale piastre piezoelettriche per apparecchiature CND. Imparerai come esplorare le proprietà dei materiali, evitare i comuni errori di assemblaggio e abbinare la geometria esatta alla risonanza target.
Le proprietà dei materiali determinano le prestazioni: i materiali PZT morbidi generalmente offrono l'elevata sensibilità e permettività richieste per ricevitori NDT precisi, mentre i materiali PZT duri si adattano alla trasmissione continua ad alta velocità.
La geometria definisce la frequenza: lo spessore delle piastre piezoelettriche determina direttamente la frequenza di risonanza, richiedendo tolleranze di lavorazione rigorose per prevenire modalità spurie.
Gli ambienti di assemblaggio sono importanti: le temperature Curie elevate ($T_c$) sono necessarie se l'applicazione NDT prevede ambienti ad alta temperatura o se l'assemblaggio richiede saldature aggressive.
La coerenza dei lotti è fondamentale: le sonde PAUT (Phased Array) e multi-elemento affidabili richiedono parametri del materiale PZT identici su ogni piastra e blocco per garantire un'emissione acustica uniforme.
I falsi positivi nel rilevamento dei difetti portano a costosi tempi di inattività operativa. Si finisce per fermare la produzione o sostituire inutilmente infrastrutture sane. I falsi negativi presentano problemi di sicurezza ancora più gravi. Una crepa mancata nell'ala di un aereo o in un oleodotto può causare guasti catastrofici. Il trasduttore funge da prima linea in questo processo di raccolta dati. Determina l'affidabilità complessiva dell'intero regime di ispezione.
I piezoelettrici standard spesso falliscono negli ambienti NDT industriali. I componenti commerciali standard raramente riescono a soddisfare le esigenze estreme dei test industriali. Di solito soffrono di larghezza di banda inadeguata, scarsa sensibilità o degrado termico nel tempo. Sono necessari componenti specializzati progettati specificatamente per una rigorosa valutazione acustica.
Una piastra piezoelettrica NDT di successo deve offrire un'elevata risoluzione, che richiede un'ampia larghezza di banda. L'ampia larghezza di banda ti aiuta a separare efficacemente i difetti ravvicinati. Permette al trasduttore di emettere un impulso acustico molto breve e acuto. Inoltre è necessario abbinare a questa risoluzione un elevato potere di penetrazione. La sensibilità superiore consente di ispezionare in modo affidabile materiali spessi o altamente attenuanti. Quando questi fattori si allineano, la tua attrezzatura acquisisce dati puliti e utilizzabili.
Nella scelta degli elementi trasduttori è necessario valutare il sottostante Metriche dei parametri del materiale PZT con attenzione. Dovresti confrontare le dimensioni della scienza dei materiali senza pregiudizi del produttore. Soft PZT e Hard PZT hanno scopi nettamente diversi nel panorama dei test.
I materiali PZT morbidi, come il Navy Tipo II (PZT-5A) o il Tipo VI (PZT-5H), funzionano eccezionalmente bene nelle sonde a eco-impulso. Offrono elevati coefficienti di carica piezoelettrica ($d_{33}$). Questa caratteristica si traduce in un'eccellente sensibilità del ricevitore. Possiedono anche costanti dielettriche elevate. Ciò rende notevolmente più semplice l'adattamento dell'impedenza elettrica durante la progettazione del circuito.
I materiali PZT duri, come Navy Tipo I (PZT-4) o Tipo III (PZT-8), gestiscono molto meglio le operazioni ad alta tensione. Sono adatti ad applicazioni con cicli di lavoro elevati, come test specializzati sulle emissioni acustiche. I materiali duri presentano basse perdite dielettriche ed elevati fattori di qualità meccanica ($Q_m$). Questa combinazione impedisce loro di surriscaldarsi in condizioni di guida continua.
Caratteristica del materiale |
PZT morbido (ad esempio, PZT-5A, PZT-5H) |
PZT rigido (ad esempio, PZT-4, PZT-8) |
|---|---|---|
Applicazione primaria |
Sonde ad eco-impulso, ricevitori di difetti |
Emissione acustica ad alta tensione, trasmettitori |
Coefficiente di carica piezoelettrica ($d_{33}$) |
Molto alta (sensibilità massima) |
Da moderato ad alto |
Fattore di qualità meccanica ($Q_m$) |
Basso (più facile da smorzare per un'ampia larghezza di banda) |
Alto (mantiene la risonanza anche con un drive elevato) |
Costante dielettrica |
Alto (abbinamento elettrico più semplice) |
Inferiore (capacità ridotta) |
Oltre alle classificazioni soft e hard, è necessario esaminare attentamente le metriche dei parametri critici dei materiali. Il fattore di accoppiamento elettromeccanico ($k_t$, $k_{33}$) rimane una priorità assoluta. Determina l'efficienza di conversione dell'energia elettrica in energia acustica e viceversa. Valori più alti indicano una larghezza di banda potenziale più ampia.
L'impedenza acustica ($Z$) è altrettanto cruciale. Questa metrica è necessaria per determinare i livelli di corrispondenza acustica necessari. Ti aiuta a trasmettere il suono in modo efficiente nei materiali di prova standard come acciaio, compositi o acqua.
Infine, controlla sempre la Temperatura Curie ($T_c$). Ciò indica la temperatura esatta alla quale il materiale si depolarizza. Serve come metrica essenziale per gli NDT in ambienti difficili, come le ispezioni di tubi caldi. Ti consigliamo di scegliere un materiale che possieda una $T_c$ superiore di almeno il 50% rispetto alla temperatura operativa massima prevista. Questo margine di sicurezza impedisce la graduale perdita di sensibilità nel tempo.
La geometria definisce rigorosamente le prestazioni quando si progettano trasduttori a ultrasuoni. La risonanza della modalità spessore condivide una relazione inversa con lo spessore della piastra. Una piastra più sottile produce una frequenza di risonanza più elevata. I vincoli di dimensionamento variano notevolmente tra le diverse applicazioni. Ad esempio, un trasduttore da 1 MHz richiede un pezzo di ceramica relativamente spesso. Nel frattempo, le sonde da 15+ MHz richiedono elementi incredibilmente sottili e fragili.
È necessario calcolare attentamente le dimensioni laterali durante il dimensionamento Piastre e blocchi piezoelettrici . Le proporzioni determinano se il tuo elemento funziona in modo pulito. Rapporti d'aspetto scadenti innescano modalità di risonanza radiale o laterale indesiderate. Queste modalità spurie interferiscono direttamente con il segnale della modalità spessore primario. Creano forme d'onda disordinate e squilli prolungati. Di conseguenza, si riscontra una scarsa risoluzione assiale.
Le capacità di lavorazione rappresentano un altro importante criterio di valutazione. Raccomandiamo di verificare in modo aggressivo le tolleranze di lavorazione dei fornitori. Tolleranze strette sullo spessore sono assolutamente obbligatorie per prevenire la deriva della frequenza centrale tra lotti diversi.
Ecco i criteri critici di valutazione geometrica e di lavorazione che dovresti richiedere:
Coerenza dello spessore: le tolleranze devono rimanere incredibilmente strette per garantire la stabilità della frequenza da lotto a lotto.
Planarità della superficie: l'eccezionale planarità garantisce un legame uniforme e senza bolle agli strati di accoppiamento acustico.
Parallelismo: le facce superiore e inferiore devono essere perfettamente allineate parallele per garantire un profilo uniforme del fascio acustico.
Precisione di taglio: i bordi devono tagliare in modo netto senza microfessurazioni, che possono propagarsi e causare guasti prematuri.
Trascurare il rapporto larghezza-spessore è un errore di progettazione frequente. Se la dimensione laterale è troppo vicina alla dimensione dello spessore, i modi di risonanza si accoppiano. Ciò distrugge effettivamente la chiarezza acustica del trasduttore.
Le specifiche dei componenti devono corrispondere direttamente a casi d'uso specifici del settore. Ambienti di ispezione diversi richiedono profili acustici completamente diversi. Comprendere queste sfumature ti aiuta a selezionare gli elementi giusti per vari Mercati e applicazioni.
Per il rilevamento dei difetti a ultrasuoni nel settore aerospaziale e nell'ispezione delle saldature, la risoluzione è fondamentale. Questa applicazione richiede piastre altamente smorzate. È necessaria una risposta eccezionale della banda larga per rilevare crepe microscopiche sepolte in profondità nelle infrastrutture critiche. Una breve lunghezza dell'impulso spaziale è vitale per risolvere difetti situati molto vicini tra loro.
I test a ultrasuoni Phased Array (PAUT) presentano una serie di sfide completamente diverse. PAUT prevede la suddivisione di grandi blocchi piezoelettrici in array multi-elemento. Dirigi elettronicamente il raggio acustico facendo pulsare questi singoli elementi in tempi leggermente diversi. Questo processo richiede materiali che presentino una diafonia assolutamente minima. Sono inoltre necessarie strutture cristalline impeccabili per garantire un'emissione acustica uniforme su tutti gli elementi. I progetti PAUT utilizzano spesso elettrodi avvolgenti personalizzati per semplificare il cablaggio di array complessi.
Le applicazioni di emissioni acustiche e monitoraggio continuo nel settore petrolifero e del gas si concentrano fortemente sulla durabilità. I tecnici spesso collegano questi sistemi in modo permanente alle condutture o ai recipienti a pressione. La stabilità a lungo termine e la resilienza termica diventano qui le massime priorità. Le piastre devono resistere costantemente a condizioni ambientali variabili. Devono funzionare per anni di utilizzo senza subire alcun degrado o depolarizzazione del segnale.
Una piastra di alta qualità rimane completamente inutile senza il giusto materiale di supporto. Il supporto serve a smorzare gli squilli e ad aumentare la larghezza di banda complessiva. Assorbe l'energia acustica irradiata dalla faccia posteriore della ceramica. Sono inoltre necessari livelli di corrispondenza precisi. Questi strati colmano il grave divario di impedenza acustica tra il PZT ad alta impedenza e il soggetto del test a bassa impedenza. Un corretto adattamento acustico massimizza il trasferimento di energia nel materiale che stai ispezionando.
L'assemblaggio introduce rischi operativi significativi. L'attacco del filo provoca spesso una depolarizzazione termica localizzata. Evidenziare il rischio di saldatura è fondamentale per il tuo team di produzione. Se il saldatore rimane troppo a lungo sull'elettrodo, il calore localizzato supera facilmente la temperatura di Curie. Questo uccide istantaneamente l'effetto piezoelettrico in quel punto specifico. È necessario seguire linee guida rigorose per specificare i materiali degli elettrodi in base ai metodi di collegamento scelti.
Elettrodi d'argento: altamente standard ed economici. Funzionano bene per la saldatura rapida se si controlla rigorosamente l'apporto di calore.
Elettrodi di oro o nichel: fortemente preferiti quando si utilizza resina epossidica conduttiva. Resistono meglio all'ossidazione e offrono un'affidabilità superiore a lungo termine in ambienti difficili.
Configurazioni avvolgenti: utili per gli array, ma richiedono un mascheramento altamente preciso durante la fase di metallizzazione per evitare cortocircuiti elettrici.
La logica di selezione dei fornitori dovrebbe concentrarsi intensamente sulle realtà post-acquisto. È necessario verificare attentamente un fornitore prima di impegnarsi. Cercare rigorose garanzie di capacità e tolleranza di frequenza. Richiedi una documentazione di test completa per ogni lotto spedito. Infine, valuta la loro capacità di scalare. Dovrebbero supportarti dalla prototipazione rapida fino alla produzione in grandi volumi senza abbassare i loro standard di qualità.
La selezione delle ceramiche dei trasduttori per la valutazione non distruttiva è un complesso atto di bilanciamento. È necessario ottimizzare la sensibilità attraverso il giusto tipo di materiale PZT. È necessario individuare frequenze esatte attraverso uno spessore preciso della piastra. Infine, è necessario garantire la disponibilità dell'integrazione scegliendo gli elettrodi corretti e applicando rigorose tolleranze di lavorazione. Trascurare uno qualsiasi di questi passaggi compromette lo strumento di ispezione finale.
Per garantire il successo, tieni a mente questi passaggi successivi:
Definire tempestivamente i limiti di temperatura operativa per escludere formulazioni PZT non idonee.
Richiedi kit di campioni di materiale per convalidare capacità e impedenza nel tuo laboratorio.
Collabora direttamente con i produttori di componenti per modellare i sistemi acustici prima di impegnarti in acquisti di grandi volumi.
Stabilire rigidi test di controllo qualità in entrata per verificare la coerenza dei lotti nel tempo.
R: I materiali PZT morbidi, come Navy Tipo II (PZT-5A) o Tipo VI (PZT-5H), offrono le migliori prestazioni per NDT con eco-impulso. Offrono coefficienti di carica piezoelettrica eccezionalmente elevati. Questa caratteristica fornisce l'elevata sensibilità del ricevitore necessaria per rilevare gli echi di ritorno da piccoli difetti interni.
R: Lo spessore della piastra condivide una relazione inversa con la frequenza di risonanza. Una piastra piezoelettrica più sottile genera una frequenza più elevata. Al contrario, una piastra più spessa produce una frequenza più bassa. Il raggiungimento di frequenze operative esatte richiede una lavorazione dello spessore estremamente precisa da parte del vostro fornitore.
R: Sì. I produttori personalizzano i blocchi per le applicazioni Phased Array tramite cubettature di precisione. Questo processo taglia il blocco in array a più elementi. Elettrodi avvolgenti personalizzati vengono spesso applicati per facilitare cablaggi complessi e ridurre la diafonia acustica tra i singoli elementi dell'array.
R: Il materiale subisce una depolarizzazione irreversibile. La struttura cristallina perde permanentemente il suo orientamento allineato. Una volta che ciò accade, l’elemento perde completamente le sue proprietà piezoelettriche. Da quel momento in poi il trasduttore non riuscirà più a generare o ricevere segnali acustici.
