في الاختبار غير المدمر (NDT)، تعتمد دقة اكتشاف العيوب وقياس السُمك كليًا على جودة العنصر النشط لمحول الطاقة. إذا قمت بالتنازل عن هذا المكون الأساسي، فإنك تخاطر بفقدان العيوب الهيكلية الحرجة تمامًا. إن اختيار السيراميك الكهرضغطي المناسب لا يقتصر فقط على إيجاد تردد قياسي. يتطلب الأمر موازنة المعاوقة الصوتية والحدود الميكانيكية وحقائق التكامل لضمان توليد واستقبال الإشارة بشكل موثوق. تؤثر هذه المعلمات بشكل مباشر على مدى جودة أداء أداة الفحص الخاصة بك في ظل الظروف الميدانية الصعبة.
يشرح هذا الدليل معايير التقييم الفني ومواصفات المواد ومخاطر التكامل. ويهدف إلى مساعدة فرق الهندسة والمشتريات في وضع قائمة مختصرة للأفضل لوحات بيزو لمعدات NDT. سوف تتعلم كيفية التنقل في خصائص المواد، وتجنب مخاطر التجميع الشائعة، ومطابقة الهندسة الدقيقة مع الرنين المستهدف.
تحدد خصائص المواد الأداء: توفر مواد PZT الناعمة عمومًا الحساسية العالية والسماحية المطلوبة لمستقبلات NDT الدقيقة، بينما تناسب مواد PZT الصلبة النقل المستمر عالي المحرك.
تحدد الهندسة التردد: تحدد سماكة الألواح الانضغاطية تردد الرنين بشكل مباشر، مما يتطلب تفاوتات صارمة في التصنيع لمنع الأنماط الزائفة.
بيئات التجميع مهمة: تعتبر درجات حرارة كوري المرتفعة ($T_c$) ضرورية إذا كان تطبيق NDT يتضمن بيئات ذات درجة حرارة عالية أو إذا كان التجميع يتطلب لحامًا قويًا.
يعد اتساق الدفعة أمرًا بالغ الأهمية: تتطلب PAUT (المصفوفة المرحلية) الموثوقة والمسابير متعددة العناصر معلمات مادة PZT متطابقة عبر كل لوحة وكتلة لضمان إخراج صوتي موحد.
تؤدي النتائج الإيجابية الكاذبة في اكتشاف الخلل إلى توقف تشغيلي مكلف. وينتهي بك الأمر إلى وقف الإنتاج أو استبدال البنية التحتية الصحية دون داع. تمثل السلبيات الكاذبة التزامات أكثر خطورة تتعلق بالسلامة. يمكن أن يؤدي عدم وجود صدع في جناح الطائرة أو خط أنابيب النفط إلى حدوث فشل كارثي. يعمل محول الطاقة كخط أمامي لعملية جمع البيانات هذه. فهو يملي الموثوقية الشاملة لنظام التفتيش بأكمله.
غالبًا ما تفشل البيزوات الجاهزة في بيئات الاختبارات غير التدميرية الصناعية. نادراً ما تتعامل المكونات التجارية القياسية مع المتطلبات القصوى للاختبارات الصناعية. وعادة ما يعانون من عدم كفاية عرض النطاق الترددي، أو ضعف الحساسية، أو التدهور الحراري مع مرور الوقت. أنت بحاجة إلى مكونات متخصصة مصممة خصيصًا للتقييم الصوتي الدقيق.
يجب أن توفر اللوحة الانضغاطية NDT الناجحة دقة عالية، الأمر الذي يتطلب نطاقًا تردديًا واسعًا. يساعدك النطاق الترددي الواسع على فصل العيوب المتقاربة بشكل فعال. يسمح لمحول الطاقة بإصدار نبضة صوتية قصيرة جدًا وحادة. علاوة على ذلك، يجب عليك الجمع بين هذه الدقة وقوة الاختراق العالية. تتيح لك الحساسية الفائقة فحص المواد السميكة أو شديدة التوهين بشكل موثوق. عندما تتوافق هذه العوامل، تلتقط أجهزتك بيانات نظيفة وقابلة للتنفيذ.
عند اختيار عناصر محول الطاقة، يجب عليك تقييم الأساسي مقاييس معلمة مادة PZT بعناية. يجب عليك مقارنة أبعاد علوم المواد دون تحيز الشركة المصنعة. يخدم Soft PZT وHard PZT أغراضًا مختلفة بشكل واضح في مشهد الاختبار.
تعمل مواد PZT الناعمة، مثل Navy Type II (PZT-5A) أو النوع VI (PZT-5H)، بشكل جيد للغاية في تحقيقات صدى النبض. إنها توفر معاملات شحن كهرضغطية عالية ($d_{33}$). تُترجم هذه السمة إلى حساسية ممتازة للمستقبل. كما أنها تمتلك ثوابت عازلة عالية. وهذا يجعل مطابقة المعاوقة الكهربائية أسهل بكثير أثناء تصميم الدائرة.
تتعامل مواد PZT الصلبة، مثل Navy Type I (PZT-4) أو Type III (PZT-8)، مع عمليات الجهد العالي بشكل أفضل. إنها تناسب تطبيقات دورة العمل العالية، مثل اختبار الانبعاثات الصوتية المتخصصة. تتميز المواد الصلبة بفقدان عازل منخفض وعوامل جودة ميكانيكية عالية ($Q_m$). يمنع هذا المزيج ارتفاع درجة الحرارة في ظل ظروف القيادة المستمرة.
خصائص المواد |
PZT الناعمة (على سبيل المثال، PZT-5A، PZT-5H) |
PZT الصلب (على سبيل المثال، PZT-4، PZT-8) |
|---|---|---|
التطبيق الأساسي |
مجسات صدى النبض، أجهزة استقبال الخلل |
الانبعاثات الصوتية ذات الجهد العالي، وأجهزة الإرسال |
معامل الشحن الكهرضغطي ($d_{33}$) |
عالية جدًا (الحساسية القصوى) |
معتدلة إلى عالية |
عامل الجودة الميكانيكية ($Q_m$) |
منخفض (أسهل في التثبيط لعرض النطاق الترددي العريض) |
عالي (يحافظ على الرنين تحت القيادة العالية) |
ثابت العزل الكهربائي |
عالية (مطابقة كهربائية أسهل) |
أقل (سعة منخفضة) |
وبعيدًا عن التصنيفات الناعمة والصعبة، يجب عليك التدقيق في مقاييس معلمات المواد المهمة. يظل عامل الاقتران الكهروميكانيكي ($k_t$, $k_{33}$) يمثل أولوية قصوى. ويحدد كفاءة تحويل الطاقة الكهربائية إلى طاقة صوتية والعكس. تشير القيم الأعلى إلى نطاق ترددي أوسع محتمل.
تعتبر المعاوقة الصوتية ($Z$) أمرًا بالغ الأهمية بنفس القدر. أنت بحاجة إلى هذا المقياس لتحديد طبقات المطابقة الصوتية الضرورية. يساعدك على نقل الصوت بكفاءة إلى مواد الاختبار القياسية مثل الفولاذ أو المواد المركبة أو الماء.
وأخيرًا، تحقق دائمًا من درجة حرارة كوري ($T_c$). يشير هذا إلى درجة الحرارة الدقيقة التي عندها تزول استقطاب المادة. إنه بمثابة مقياس أساسي لـ NDT في البيئات القاسية، مثل عمليات فحص الأنابيب الساخنة. نوصي باختيار مادة تحتوي على $T_c$ أعلى بنسبة 50% على الأقل من الحد الأقصى لدرجة حرارة التشغيل المتوقعة. ويمنع هامش الأمان هذا فقدان الحساسية تدريجيًا مع مرور الوقت.
تحدد الهندسة الأداء بدقة عند تصميم محولات الطاقة بالموجات فوق الصوتية. يشترك رنين وضع السُمك في علاقة عكسية مع سُمك اللوحة. تنتج اللوحة الرقيقة تردد رنين أعلى. تختلف قيود الحجم بشكل كبير عبر التطبيقات المختلفة. على سبيل المثال، يتطلب محول الطاقة بتردد 1 ميجاهرتز قطعة سميكة نسبيًا من السيراميك. وفي الوقت نفسه، تتطلب المجسات التي تزيد سرعتها عن 15 ميجا هرتز عناصر رفيعة وهشة بشكل لا يصدق.

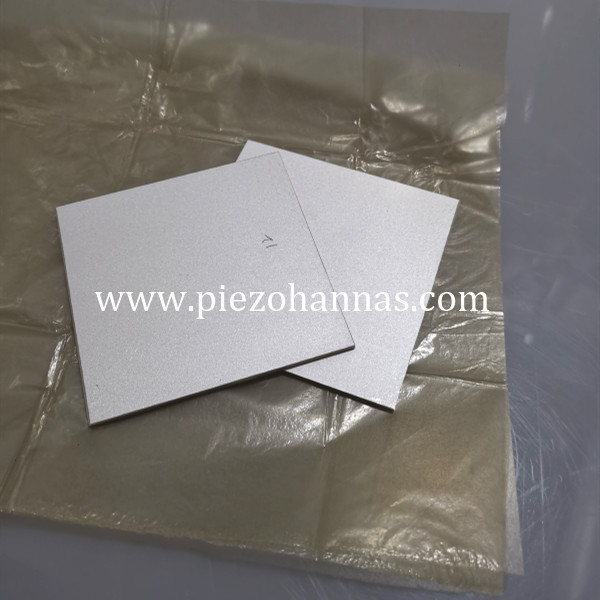

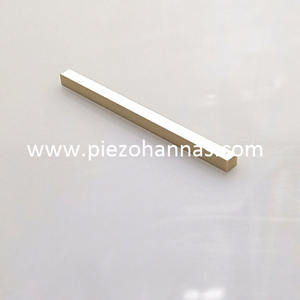

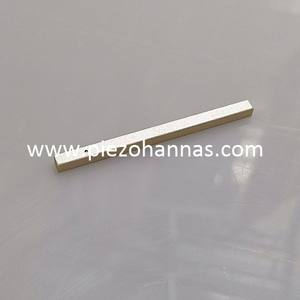

يجب عليك حساب الأبعاد الجانبية بعناية عند التحجيم لوحات وكتل بيزو . تحدد نسب العرض إلى الارتفاع ما إذا كان العنصر الخاص بك يعمل بشكل نظيف. تؤدي نسب العرض إلى الارتفاع الضعيفة إلى ظهور أوضاع رنين شعاعي أو جانبي غير مرغوب فيها. تتداخل هذه الأوضاع الزائفة بشكل مباشر مع إشارة وضع السُمك الأساسي. أنها تخلق أشكال موجية فوضوية ورنين ممتد. وينتهي بك الأمر إلى تجربة دقة محورية سيئة نتيجة لذلك.
تمثل قدرات التصنيع معيارًا رئيسيًا آخر للتقييم. نوصي بمراجعة تفاوتات التصنيع لدى الموردين بقوة. تعتبر التفاوتات الضيقة في السماكة إلزامية تمامًا لمنع انحراف التردد المركزي عبر دفعات مختلفة.
فيما يلي معايير التقييم الهندسية والميكانيكية الهامة التي يجب أن تطلبها:
اتساق السُمك: يجب أن تظل التفاوتات ضيقة بشكل لا يصدق لضمان استقرار التردد من دفعة إلى أخرى.
التسطيح السطحي: يضمن التسطيح الاستثنائي ترابطًا موحدًا وخاليًا من الفقاعات مع الطبقات المطابقة الصوتية.
التوازي: يجب أن تكون الوجوه العلوية والسفلية متوازية تمامًا لضمان تشكيل شعاع صوتي موحد.
دقة التقطيع: يجب قطع الحواف بشكل نظيف دون حدوث تشققات دقيقة، والتي يمكن أن تنتشر وتتسبب في فشل مبكر.
يعد إهمال نسبة العرض إلى السُمك خطأً متكررًا في التصميم. إذا كان البعد الجانبي قريبًا جدًا من بُعد السُمك، فإن أوضاع الرنين تقترن معًا. يؤدي هذا إلى تدمير الوضوح الصوتي لمحول الطاقة بشكل فعال.
يجب أن تتوافق مواصفات المكونات الخاصة بك مباشرةً مع حالات استخدام صناعية محددة. تتطلب بيئات الفحص المختلفة ملفات تعريف صوتية مختلفة تمامًا. يساعدك فهم هذه الفروق الدقيقة على اختيار العناصر المناسبة لمختلف العناصر الأسواق والتطبيقات.
بالنسبة للكشف عن الخلل بالموجات فوق الصوتية في مجال الطيران وفحص اللحام، يعد الحل أمرًا بالغ الأهمية. يتطلب هذا التطبيق ألواحًا شديدة التخميد. أنت بحاجة إلى استجابة استثنائية للنطاق العريض لاكتشاف الشقوق المجهرية المدفونة في أعماق البنية التحتية الحيوية. يعد طول النبضة المكانية القصيرة أمرًا حيويًا لحل العيوب الموجودة بالقرب من بعضها البعض.
يقدم اختبار الموجات فوق الصوتية المرحلية (PAUT) مجموعة مختلفة من التحديات تمامًا. يتضمن PAUT تقطيع كتل بيزو كبيرة إلى مصفوفات متعددة العناصر. يمكنك توجيه الشعاع الصوتي إلكترونيًا عن طريق نبض هذه العناصر الفردية في أوقات مختلفة قليلاً. تتطلب هذه العملية مواد تظهر الحد الأدنى من التداخل المطلق. تحتاج أيضًا إلى هياكل بلورية خالية من العيوب لضمان إخراج صوتي موحد عبر جميع العناصر. تستخدم تصميمات PAUT في كثير من الأحيان أقطابًا كهربائية مخصصة لتبسيط مجموعة الأسلاك المعقدة.
تركز تطبيقات الانبعاثات الصوتية والمراقبة المستمرة في قطاع النفط والغاز بشكل كبير على المتانة. غالبًا ما يقوم الفنيون بربط هذه الأنظمة بشكل دائم بخطوط الأنابيب أو أوعية الضغط. يصبح الاستقرار على المدى الطويل والمرونة الحرارية من أهم الأولويات هنا. يجب أن تتحمل الألواح الظروف البيئية المتقلبة باستمرار. ويجب أن تعمل لسنوات من النشر دون التعرض لأي تدهور في الإشارة أو إزالة الاستقطاب.
تظل اللوحة عالية الجودة عديمة الفائدة تمامًا بدون مادة الدعم المناسبة. يعمل الدعم على تخفيف الرنين وزيادة عرض النطاق الترددي الإجمالي. فهو يمتص الطاقة الصوتية المنبعثة من الوجه الخلفي للسيراميك. تحتاج أيضًا إلى طبقات مطابقة دقيقة. تقوم هذه الطبقات بسد فجوة المعاوقة الصوتية الشديدة بين PZT عالي المعاوقة وموضوع اختبار المعاوقة المنخفضة. تعمل المطابقة الصوتية المناسبة على زيادة نقل الطاقة إلى المادة التي تقوم بفحصها.
يقدم التجميع مخاطر تشغيلية كبيرة. يؤدي توصيل الأسلاك في كثير من الأحيان إلى إزالة الاستقطاب الحراري الموضعي. يعد تسليط الضوء على مخاطر اللحام أمرًا بالغ الأهمية لفريق الإنتاج لديك. إذا بقيت مكواة اللحام لفترة طويلة على القطب، فإن الحرارة الموضعية تتجاوز بسهولة درجة حرارة كوري. يؤدي هذا إلى قتل التأثير الكهرضغطي على الفور في تلك البقعة المحددة. يجب عليك اتباع إرشادات صارمة لتحديد مواد القطب الكهربائي بناءً على طرق الربط التي اخترتها.
الأقطاب الكهربائية الفضية: عالية الجودة وفعالة من حيث التكلفة. إنها تعمل بشكل جيد من أجل اللحام السريع إذا كنت تتحكم في إدخال الحرارة بدقة.
أقطاب الذهب أو النيكل: يفضل بشدة عند استخدام الايبوكسي الموصل. إنها تقاوم الأكسدة بشكل أفضل وتوفر موثوقية فائقة على المدى الطويل في البيئات القاسية.
تكوينات الالتفاف: مفيدة للمصفوفات، ولكنها تتطلب إخفاءًا دقيقًا للغاية أثناء مرحلة المعدنة لمنع حدوث قصر كهربائي.
يجب أن يركز منطق القائمة المختصرة للموردين بشكل مكثف على حقائق ما بعد الشراء. يجب عليك مراجعة المورد بدقة قبل الالتزام. ابحث عن ضمانات صارمة بشأن السعة والتردد. اطلب وثائق اختبار شاملة لكل دفعة يتم شحنها. وأخيرًا، قم بتقييم قدرتهم على التوسع. يجب أن يدعموك بدءًا من النماذج الأولية السريعة وصولاً إلى التصنيع بكميات كبيرة دون إسقاط معايير الجودة الخاصة بهم.
يعد اختيار سيراميك محول الطاقة للتقييم غير المدمر بمثابة عملية موازنة معقدة. يجب عليك تحسين الحساسية من خلال نوع مادة PZT الصحيحة. يجب عليك استهداف الترددات الدقيقة من خلال سمك اللوحة الدقيق. أخيرًا، يجب عليك التأكد من جاهزية التكامل عن طريق اختيار الأقطاب الكهربائية الصحيحة وفرض تفاوتات صارمة في التشغيل الآلي. يؤدي تجاهل أي من هذه الخطوات إلى إضعاف أداة الفحص النهائية الخاصة بك.
لضمان النجاح، ضع الخطوات التالية في الاعتبار:
حدد حدود درجة الحرارة التشغيلية مبكرًا لاستبعاد تركيبات PZT غير المناسبة.
اطلب مجموعات عينات المواد للتحقق من صحة السعة والممانعة في مختبرك الخاص.
اعمل مباشرة مع الشركات المصنعة للمكونات لتصميم المداخن الصوتية قبل الالتزام بعمليات الشراء بكميات كبيرة.
إنشاء اختبارات صارمة لمراقبة الجودة الواردة للتحقق من اتساق الدفعة مع مرور الوقت.
ج: تعمل مواد PZT الناعمة، مثل Navy Type II (PZT-5A) أو النوع VI (PZT-5H)، بشكل أفضل مع اختبار NDT بصدى النبض. إنها توفر معاملات شحن كهرضغطية عالية بشكل استثنائي. توفر هذه الخاصية حساسية جهاز الاستقبال العالية اللازمة لاكتشاف الأصداء العائدة من العيوب الداخلية الصغيرة.
ج: هناك علاقة عكسية بين سمك اللوحة وتردد الرنين. تولد لوحة بيزو أرق ترددًا أعلى. وعلى العكس من ذلك، تنتج اللوحة الأكثر سمكًا ترددًا أقل. يتطلب تحقيق الترددات التشغيلية الدقيقة تصنيعًا دقيقًا للغاية للسمك من المورد الخاص بك.
ج: نعم. يقوم المصنعون بتخصيص الكتل لتطبيقات المصفوفة المرحلية من خلال التقطيع الدقيق. تقوم هذه العملية بتقطيع الكتلة إلى صفائف متعددة العناصر. غالبًا ما يتم تطبيق الأقطاب الكهربائية الملتفة المخصصة لتسهيل توصيل الأسلاك المعقدة وتقليل التداخل الصوتي بين عناصر الصفيف الفردية.
ج: تخضع المادة لإزالة الاستقطاب الذي لا رجعة فيه. يفقد الهيكل البلوري اتجاهه المحاذي بشكل دائم. وبمجرد حدوث ذلك، يفقد العنصر خصائصه الكهرضغطية تمامًا. سوف يفشل محول الطاقة تمامًا في توليد أو استقبال إشارات صوتية من تلك النقطة فصاعدًا.
