У неруйнівному контролі (NDT) точність дефектоскопії та вимірювання товщини повністю залежить від якості активного елемента перетворювача. Якщо ви підете на компроміс щодо цього основного компонента, ви ризикуєте повністю пропустити критичні структурні дефекти. Вибір правильної п’єзоелектричної кераміки полягає не лише в пошуку стандартної частоти. Це вимагає збалансування акустичного опору, механічних обмежень та реальності інтеграції, щоб забезпечити надійне формування та прийом сигналу. Ці параметри безпосередньо впливають на те, наскільки добре працює ваш інструмент перевірки в складних польових умовах.
Цей посібник розбиває критерії технічної оцінки, специфікації матеріалів і ризики інтеграції. Він спрямований на те, щоб допомогти командам інженерів і закупівель вибрати оптимальний варіант п'єзопластини для обладнання НК. Ви дізнаєтесь, як орієнтуватися у властивостях матеріалу, уникати поширених пасток у збірці та підбирати точну геометрію до цільового резонансу.
Властивості матеріалу визначають продуктивність: м’які PZT-матеріали, як правило, забезпечують високу чутливість і діелектричну проникність, необхідні для точних приймачів НК, тоді як твердий PZT підходить для безперервної передачі з високою швидкістю.
Геометрія визначає частоту: товщина п’єзопластин безпосередньо визначає резонансну частоту, що вимагає строгих допусків на обробку для запобігання паразитним модам.
Середовище складання має значення: високі температури Кюрі ($T_c$) необхідні, якщо застосування NDT передбачає високу температуру середовища або якщо складання вимагає агресивного паяння.
Узгодженість партії має вирішальне значення: для надійних датчиків PAUT (фазова решітка) і багатоелементних зондів потрібні ідентичні параметри матеріалу PZT для кожної пластини та блоку, щоб забезпечити рівномірний вихід звуку.
Хибні спрацьовування при дефектоскопії призводять до дорогих простоїв у роботі. Зрештою ви зупиняєте виробництво або без потреби замінюєте здорову інфраструктуру. Помилкові негативні результати створюють ще серйозніші проблеми з безпекою. Пропущена тріщина в крилі літака або нафтопроводі може призвести до катастрофічної поломки. Датчик виступає в якості передової лінії цього процесу збору даних. Це визначає загальну надійність усього режиму перевірки.
Готові п’єзогенератори часто виходять з ладу в промислових середовищах НК. Стандартні комерційні компоненти рідко справляються з екстремальними вимогами промислового тестування. Зазвичай вони страждають від недостатньої пропускної здатності, поганої чутливості або термічної деградації з часом. Вам потрібні спеціальні компоненти, розроблені спеціально для суворої акустичної оцінки.
Успішна п’єзопластина NDT повинна мати високу роздільну здатність, що вимагає широкої смуги пропускання. Широка смуга пропускання допомагає ефективно відокремлювати близько розташовані дефекти. Це дозволяє датчику випромінювати дуже короткий різкий акустичний імпульс. Крім того, ви повинні поєднати цю роздільну здатність із високою здатністю проникнення. Висока чутливість дозволяє надійно перевіряти товсті матеріали або матеріали з високим ступенем ослаблення. Коли ці фактори збігаються, ваше обладнання збирає чисті, корисні дані.
Вибираючи елементи перетворювача, необхідно оцінити їх основу PZT Material Parameter метрики ретельно. Вам слід порівнювати розміри матеріалознавства без упередженості виробника. Soft PZT і Hard PZT служать абсолютно різним цілям у середовищі тестування.
М’які матеріали PZT, такі як Navy Type II (PZT-5A) або Type VI (PZT-5H), надзвичайно добре працюють у датчиках імпульсно-ехо. Вони пропонують високі коефіцієнти п’єзоелектричного заряду ($d_{33}$). Ця особливість перетворюється на чудову чутливість приймача. Вони також мають високу діелектричну проникність. Це значно полегшує узгодження електричного опору під час проектування схеми.
Тверді PZT-матеріали, такі як Navy Type I (PZT-4) або Type III (PZT-8), набагато краще витримують роботи під високою напругою. Вони підходять для додатків із високим циклом навантаження, таких як спеціалізовані випробування на акустичну емісію. Тверді матеріали мають низькі діелектричні втрати та високі механічні коефіцієнти якості ($Q_m$). Ця комбінація запобігає їх перегріву в умовах безперервної роботи.
Характеристика матеріалу |
М'який PZT (наприклад, PZT-5A, PZT-5H) |
Твердий PZT (наприклад, PZT-4, PZT-8) |
|---|---|---|
Основна програма |
Імпульсно-ехозонди, дефектоскопи |
Високовольтна акустична емісія, передавачі |
Коефіцієнт п’єзоелектричного заряду ($d_{33}$) |
Дуже висока (максимальна чутливість) |
Від середнього до високого |
Механічний коефіцієнт якості ($Q_m$) |
Низький (Легше пом'якшити для широкої смуги пропускання) |
Високий (Зберігає резонанс при високому драйві) |
Діелектрична проникність |
Високий (Легше електричне узгодження) |
Нижня (знижена ємність) |
Окрім м’якої та жорсткої класифікацій, ви повинні ретельно вивчити показники критичних параметрів матеріалу. Коефіцієнт електромеханічного зв’язку ($k_t$, $k_{33}$) залишається головним пріоритетом. Він визначає ефективність перетворення електричної енергії в акустичну і навпаки. Вищі значення вказують на ширшу потенційну смугу пропускання.
Не менш важливим є акустичний опір ($Z$). Ця метрика потрібна для визначення необхідних шарів акустичного узгодження. Це допомагає вам ефективно передавати звук у стандартні тестові матеріали, такі як сталь, композити або вода.
Нарешті, завжди перевіряйте температуру Кюрі ($T_c$). Це вказує на точну температуру, при якій матеріал деполяризується. Він служить основним показником для НК у суворих умовах, таких як перевірка гарячих труб. Ми рекомендуємо обирати матеріал, який має $T_c$ принаймні на 50% вищий за максимальну очікувану робочу температуру. Цей запас безпеки запобігає поступовій втраті чутливості з часом.
Геометрія суворо визначає продуктивність під час проектування ультразвукових перетворювачів. Резонанс режиму товщини має зворотну залежність від товщини пластини. Тонша пластина дає вищу резонансну частоту. Обмеження розміру сильно відрізняються в різних програмах. Наприклад, для перетворювача 1 МГц потрібен відносно товстий шматок кераміки. Тим часом зонди 15+ МГц вимагають неймовірно тонких, крихких елементів.

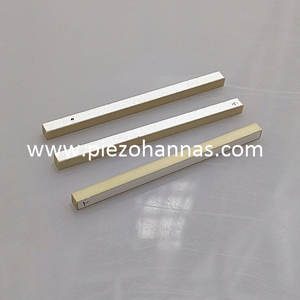

Ви повинні ретельно розрахувати бічні розміри під час визначення розміру П'єзопластини та блоки . Співвідношення сторін визначають, чи правильно працює ваш елемент. Погане співвідношення сторін викликає небажані режими радіального або бічного резонансу. Ці фальшиві моди безпосередньо заважають основному сигналу режиму товщини. Вони створюють безладні сигнали та розширений дзвін. У підсумку ви отримуєте погану осьову роздільну здатність.
Можливості обробки є ще одним важливим критерієм оцінки. Ми рекомендуємо агресивно перевіряти допуски на обробку постачальником. Суворі допуски на товщину є обов’язковими, щоб запобігти дрейфу центральної частоти в різних партіях.
Ось найважливіші геометричні критерії та критерії оцінки обробки, які ви повинні вимагати:
Постійність товщини: Допуски повинні залишатися неймовірно жорсткими, щоб забезпечити стабільність частоти від партії до партії.
Рівність поверхні: надзвичайна площинність гарантує рівномірне з’єднання без бульбашок з шарами, що відповідають акустиці.
Паралельність: верхня та нижня грані повинні бути абсолютно паралельними, щоб забезпечити рівномірний профіль акустичного променя.
Точність нарізання кубиками: Краї повинні бути чітко зрізаними без мікротріщин, які можуть поширюватися та спричиняти передчасне руйнування.
Нехтування співвідношенням ширини до товщини є частою помилкою проектування. Якщо бічний вимір знаходиться занадто близько до виміру товщини, резонансні моди з’єднуються разом. Це фактично руйнує акустичну чіткість перетворювача.
Специфікації ваших компонентів мають безпосередньо відповідати конкретним галузевим випадкам використання. Різні середовища перевірки вимагають абсолютно різних акустичних профілів. Розуміння цих нюансів допомагає правильно підбирати елементи для різних Ринки та програми.
Для ультразвукової дефектоскопії в аерокосмічній галузі та зварних швах роздільна здатність має першорядне значення. Для цього застосування потрібні пластини з високим ступенем амортизації. Вам потрібен винятковий широкосмуговий відгук, щоб виявити мікроскопічні тріщини, заховані глибоко в критичній інфраструктурі. Коротка просторова довжина імпульсу життєво важлива для усунення дефектів, розташованих дуже близько один до одного.
Ультразвукове тестування з фазованою решіткою (PAUT) представляє зовсім інший набір проблем. PAUT передбачає розрізання великих п’єзоблоків на багатоелементні масиви. Ви керуєте акустичним променем за допомогою електроніки, пульсуючи цими окремими елементами в дещо різний час. Для цього процесу потрібні матеріали з абсолютно мінімальними перехресними перешкодами. Вам також потрібні бездоганні кристалічні структури, щоб забезпечити рівномірну акустичну потужність усіх елементів. У конструкціях PAUT часто використовуються спеціальні електроди, що обертаються навколо, для спрощення підключення складних масивів.
Додатки акустичного випромінювання та безперервного моніторингу в нафтогазовому секторі зосереджені на довговічності. Техніки часто приєднують ці системи назавжди до трубопроводів або посудин під тиском. Довгострокова стабільність і термостійкість тут стають найвищими пріоритетами. Пластини повинні постійно витримувати коливання умов навколишнього середовища. Вони повинні працювати протягом багатьох років розгортання без погіршення сигналу або деполяризації.
Якісна пластина залишається абсолютно марною без відповідного матеріалу підкладки. Підтримка служить для послаблення дзвінків і збільшення загальної пропускної здатності. Він поглинає акустичну енергію, що випромінюється від тильної сторони кераміки. Вам також потрібні точні відповідні шари. Ці шари перекривають серйозний розрив акустичного опору між PZT з високим опором і суб’єктом тестування з низьким опором. Належне акустичне узгодження максимізує передачу енергії в матеріал, який ви перевіряєте.
Монтаж створює значні операційні ризики. Приєднання дроту часто викликає локальну термічну деполяризацію. Підкреслення ризику пайки є критичним для вашої виробничої групи. Якщо ваш паяльник надто довго перебуває на електроді, локальне тепло легко перевищить температуру Кюрі. Це миттєво вбиває п’єзоелектричний ефект у цій конкретній точці. Ви повинні дотримуватися суворих вказівок щодо визначення матеріалів електродів на основі вибраних методів з’єднання.
Срібні електроди: високий стандарт і економічна ефективність. Вони добре підходять для швидкого паяння, якщо ви суворо контролюєте надходження тепла.
Золоті або нікелеві електроди: настійно бажано використовувати електропровідну епоксидну смолу. Вони краще протистоять окисленню та забезпечують чудову довгострокову надійність у суворих умовах.
Конфігурації обертання: корисні для масивів, але вони вимагають високоточного маскування під час фази металізації, щоб запобігти електричному замиканню.
Логіка вашого короткого списку постачальників має зосереджуватися на реаліях після покупки. Ви повинні ретельно перевірити постачальника, перш ніж взяти на себе зобов’язання. Слідкуйте за суворими гарантіями щодо ємності та частоти. Вимагайте повної документації тестування для кожної відвантаженої партії. Нарешті, оцініть їх здатність до масштабування. Вони повинні підтримувати вас від швидкого прототипування до великого виробництва, не знижуючи своїх стандартів якості.
Вибір кераміки перетворювача для неруйнівної оцінки є складним актом балансування. Ви повинні оптимізувати чутливість за допомогою правильного типу матеріалу PZT. Ви повинні орієнтуватися на точні частоти через точну товщину пластини. Нарешті, ви повинні забезпечити готовність до інтеграції, вибравши правильні електроди та дотримуючись суворих допусків на обробку. Нехтування будь-яким із цих кроків ставить під загрозу ваш остаточний інструмент перевірки.
Щоб забезпечити успіх, пам’ятайте про наступні кроки:
Завчасно визначте межі робочої температури, щоб виключити невідповідні склади PZT.
Замовте набори зразків матеріалів для перевірки ємності та імпедансу у власній лабораторії.
Працюйте безпосередньо з виробниками компонентів, щоб змоделювати акустичні стеки, перш ніж здійснювати закупівлю великого обсягу.
Встановіть жорсткі вхідні тести контролю якості, щоб перевірити узгодженість партії з часом.
Відповідь: М’які матеріали PZT, як-от Navy Type II (PZT-5A) або Type VI (PZT-5H), найкраще працюють для НК із імпульсним відлунням. Вони пропонують винятково високі коефіцієнти п'єзоелектричного заряду. Ця характеристика забезпечує високу чутливість приймача, необхідну для виявлення зворотного ехосигналу від крихітних внутрішніх дефектів.
A: Товщина пластини має зворотну залежність від резонансної частоти. Тонша п’єзопластинка генерує вищу частоту. І навпаки, більш товста пластина створює нижчу частоту. Досягнення точних робочих частот вимагає від вашого постачальника надзвичайно точної обробки товщини.
A: Так. Виробники налаштовують блоки для додатків фазованої решітки за допомогою точного нарізання. Цей процес розрізає блок на багатоелементні масиви. Нестандартні обертові електроди часто застосовуються для полегшення складної проводки та зменшення акустичних перехресних перешкод між окремими елементами масиву.
A: Матеріал зазнає необоротної деполяризації. Кристалічна структура назавжди втрачає свою вирівняну орієнтацію. Як тільки це станеться, елемент повністю втрачає свої п’єзоелектричні властивості. Перетворювач повністю не зможе генерувати або приймати акустичні сигнали з цієї точки вперед.
