Пры неразбуральным кантролі (NDT) дакладнасць выяўлення дэфектаў і вымярэння таўшчыні цалкам залежыць ад якасці актыўнага элемента пераўтваральніка. Калі вы пойдзеце на кампраміс з гэтым асноўным кампанентам, вы рызыкуеце цалкам прапусціць важныя структурныя дэфекты. Выбар правільнай п'езаэлектрычнай керамікі - гэта не толькі пошук стандартнай частаты. Для забеспячэння надзейнай генерацыі і прыёму сігналу неабходны баланс акустычнага супраціўлення, механічных абмежаванняў і інтэграцыі. Гэтыя параметры непасрэдна ўплываюць на тое, наколькі добра працуе ваш кантрольны інструмент у складаных палявых умовах.
Гэта кіраўніцтва разбівае крытэрыі тэхнічнай ацэнкі, характарыстыкі матэрыялаў і рызыкі інтэграцыі. Ён накіраваны на тое, каб дапамагчы інжынерным камандам і камандам па закупках скласці аптымальны спіс п'езапласціны для абсталявання НК. Вы даведаецеся, як арыентавацца ва ўласцівасцях матэрыялу, пазбягаць распаўсюджаных памылак зборкі і супастаўляць дакладную геаметрыю з мэтавым рэзанансам.
Уласцівасці матэрыялаў вызначаюць прадукцыйнасць: мяккія PZT-матэрыялы звычайна забяспечваюць высокую адчувальнасць і дыэлектрычную пранікальнасць, неабходныя для дакладных прыёмнікаў неразбуральнага кантролю, у той час як цвёрдыя PZT падыходзяць для бесперапыннай перадачы з вялікім прывадам.
Геаметрыя вызначае частату: таўшчыня п'езапласцін непасрэдна вызначае рэзанансную частату, што патрабуе строгіх допускаў апрацоўкі для прадухілення ілжывых рэжымаў.
Асяроддзе для зборкі мае значэнне: высокія тэмпературы Кюры ($T_c$) неабходныя, калі прымяненне НК прадугледжвае асяроддзе з высокай тэмпературай або калі для зборкі патрабуецца агрэсіўная пайка.
Кансістэнцыя партыі мае вырашальнае значэнне: для надзейнага PAUT (фазаванай кратнай рашоткі) і шматэлементных зондаў патрабуюцца аднолькавыя параметры матэрыялу PZT для кожнай пласціны і блока для забеспячэння аднастайнага акустычнага выхаду.
Ілжывыя спрацоўванні пры выяўленні дэфектаў прыводзяць да дарагіх прастояў. У канчатковым выніку вы спыняеце вытворчасць або без неабходнасці замяняеце здаровую інфраструктуру. Ілжывыя негатывы ўяўляюць яшчэ больш сур'ёзныя адказнасці за бяспеку. Прапушчаная расколіна ў крыле самалёта або нафтаправодзе можа стаць прычынай катастрафічнага выхаду з ладу. Датчык выступае ў якасці авангарда гэтага працэсу збору даных. Гэта вызначае агульную надзейнасць усяго рэжыму праверкі.
Стандартныя п'еза часта выходзяць з ладу ў прамысловых умовах НК. Стандартныя камерцыйныя кампаненты рэдка спраўляюцца з надзвычайнымі патрабаваннямі прамысловых выпрабаванняў. Звычайна яны пакутуюць ад недастатковай прапускной здольнасці, дрэннай адчувальнасці або цеплавой дэградацыі з цягам часу. Вам патрэбны спецыялізаваныя кампаненты, распрацаваныя спецыяльна для строгай акустычнай ацэнкі.
Паспяховая п'езапласціна неразбуральнага кантролю павінна забяспечваць высокую раздзяляльнасць, што патрабуе шырокай прапускной здольнасці. Шырокая прапускная здольнасць дапамагае эфектыўна аддзяляць блізка размешчаныя недахопы. Гэта дазваляе пераўтваральніку выпраменьваць вельмі кароткі рэзкі гукавы імпульс. Акрамя таго, вы павінны спалучаць гэтую рэзалюцыю з высокай здольнасцю пранікнення. Найвышэйшая адчувальнасць дазваляе надзейна правяраць тоўстыя матэрыялы або матэрыялы з вялікім аслабленнем. Калі гэтыя фактары супадаюць, ваша абсталяванне захоплівае чыстыя, дзейсныя даныя.
Выбіраючы элементы пераўтваральніка, вы павінны ацаніць іх аснову PZT Material Parameter метрыкі старанна. Вы павінны параўноўваць матэрыялазнаўчыя памеры без прадузятасці вытворцы. Мяккі PZT і Hard PZT служаць цалкам розным мэтам у тэсціраванні.
Мяккія матэрыялы PZT, такія як Navy Type II (PZT-5A) або Type VI (PZT-5H), працуюць выключна добра ў імпульсна-рэха-зондах. Яны забяспечваюць высокія каэфіцыенты п'езаэлектрычнага зарада ($d_{33}$). Гэтая рыса ператвараецца ў выдатную адчувальнасць прымача. Яны таксама валодаюць высокай дыэлектрычнай пранікальнасцю. Гэта істотна палягчае супастаўленне электрычнага імпедансу падчас праектавання схемы.
Цвёрдыя матэрыялы PZT, такія як Navy Type I (PZT-4) або Type III (PZT-8), спраўляюцца з працамі пад высокім напругай значна лепш. Яны падыходзяць для прымянення з высокай нагрузкай, напрыклад, для спецыяльных выпрабаванняў акустычнай эмісіі. Цвёрдыя матэрыялы адрозніваюцца нізкімі дыэлектрычнымі стратамі і высокімі механічнымі якасцямі ($Q_m$). Такая камбінацыя прадухіляе іх перагрэў ва ўмовах бесперапыннага руху.
Характарыстыка матэрыялу |
Мяккі PZT (напрыклад, PZT-5A, PZT-5H) |
Цвёрды PZT (напрыклад, PZT-4, PZT-8) |
|---|---|---|
Першаснае прымяненне |
Імпульсна-рэхадатчыкі, дэфектапрыёмнікі |
Высокавольтная акустычная эмісія, перадатчыкі |
Каэфіцыент п'езаэлектрычнага зарада ($d_{33}$) |
Вельмі высокая (максімальная адчувальнасць) |
Ад сярэдняга да высокага |
Механічны каэфіцыент якасці ($Q_m$) |
Нізкі (лягчэй аслабіць для шырокай прапускной здольнасці) |
Высокі (Захоўвае рэзананс пры моцным драйве) |
Дыэлектрычная пранікальнасць |
Высокі (прасцейшае электрычнае супастаўленне) |
Ніжні (паменшаная ёмістасць) |
Акрамя мяккай і жорсткай класіфікацый, вы павінны ўважліва вывучыць крытычныя паказчыкі параметраў матэрыялу. Каэфіцыент электрамеханічнай сувязі ($k_t$, $k_{33}$) застаецца галоўным прыярытэтам. Ён вызначае эфектыўнасць пераўтварэння электрычнай энергіі ў акустычную і наадварот. Больш высокія значэнні паказваюць на больш шырокую патэнцыйную прапускную здольнасць.
Акустычны супраціў ($Z$) не менш важны. Гэтая метрыка патрэбна для вызначэння неабходных акустычных адпаведных слаёў. Гэта дапамагае вам эфектыўна перадаваць гук у стандартныя тэставыя матэрыялы, такія як сталь, кампазіты або вада.
Нарэшце, заўсёды правярайце тэмпературу Кюры ($T_c$). Гэта азначае дакладную тэмпературу, пры якой матэрыял дэпалярызуецца. Ён служыць важным паказчыкам для НК у цяжкіх умовах, такіх як праверкі гарачых труб. Мы рэкамендуем выбіраць матэрыял, які мае $T_c$ як мінімум на 50% вышэй, чым ваша максімальная чаканая рабочая тэмпература. Гэты запас трываласці прадухіляе паступовую страту адчувальнасці з цягам часу.
Геаметрыя строга вызначае прадукцыйнасць пры распрацоўцы ультрагукавых датчыкаў. Рэзананс рэжыму таўшчыні мае адваротную залежнасць ад таўшчыні пласціны. Больш тонкая пласціна дае больш высокую рэзанансную частату. Абмежаванні памераў моцна адрозніваюцца ў розных прыкладаннях. Напрыклад, для пераўтваральніка 1 МГц патрабуецца адносна тоўсты кавалак керамікі. Між тым, зонды 15+ МГц патрабуюць неверагодна тонкіх, далікатных элементаў.

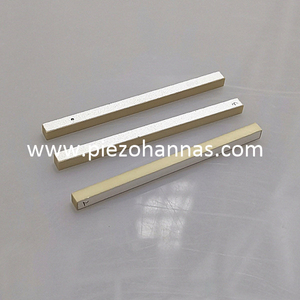

Вы павінны старанна разлічыць бакавыя памеры пры падборы памераў Пьезопластины і блокі . Суадносіны бакоў вызначаюць, ці правільна працуе ваш элемент. Дрэнныя суадносіны бакоў выклікаюць непажаданыя рэжымы радыяльнага або бакавога рэзанансу. Гэтыя ілжывыя рэжымы непасрэдна перашкаджаюць першаснаму сігналу рэжыму таўшчыні. Яны ствараюць бязладныя сігналы і працяглы звон. У выніку вы сутыкнуліся з дрэнным восевым дазволам.
Магчымасці апрацоўкі ўяўляюць сабой яшчэ адзін важны крытэрый ацэнкі. Мы рэкамендуем старанна правяраць допускі на апрацоўку пастаўшчыкоў. Жорсткія допускі па таўшчыні цалкам абавязковыя для прадухілення дрэйфу цэнтральнай частаты ў розных партыях.
Вось важныя геаметрычныя крытэрыі і крытэрыі ацэнкі апрацоўкі, якія вы павінны патрабаваць:
Кансістэнцыя таўшчыні: Допускі павінны заставацца неверагодна жорсткімі, каб забяспечыць стабільнасць частоты ад партыі да партыі.
Плоскасць паверхні: выключная плоскасць гарантуе раўнамернае склейванне без бурбалак з акустычнымі пластамі.
Паралельнасць: верхняя і ніжняя грані павінны быць цалкам паралельныя, каб забяспечыць аднастайны профіль акустычнага прамяня.
Дакладнасць нарэзкі кубікамі: краю павінны выразацца чыста без мікратрэшчын, якія могуць распаўсюджвацца і выклікаць заўчасны выхад з ладу.
Грэбаванне суадносінамі шырыні і таўшчыні - частая памылка канструкцыі. Калі бакавое вымярэнне знаходзіцца занадта блізка да вымярэння таўшчыні, рэзанансныя моды спалучаюцца разам. Гэта фактычна пагаршае акустычную чысціню пераўтваральніка.
Спецыфікацыі вашых кампанентаў павінны непасрэдна адпавядаць канкрэтным галіновым варыянтам выкарыстання. Розныя асяроддзі агляду патрабуюць цалкам розных акустычных профіляў. Разуменне гэтых нюансаў дапамагае падабраць патрэбныя элементы для розных Рынкі і прыкладанні.
Для ультрагукавой дэфектаскапіі ў аэракасмічнай і зварной інспекцыі раздзяляльнасць мае першараднае значэнне. Гэта прымяненне патрабуе пласцін з высокім увільгатненнем. Вам патрэбна выключная шырокапалосная рэакцыя, каб выявіць мікраскапічныя расколіны, схаваныя глыбока ў крытычнай інфраструктуры. Кароткая працягласць прасторавага імпульсу жыццёва важная для ліквідацыі дэфектаў, размешчаных вельмі блізка адзін да аднаго.
Ультрагукавое тэсціраванне з фазаванай кратамі (PAUT) ставіць перад сабой зусім іншыя задачы. PAUT прадугледжвае наразанне вялікіх п'езаблокаў на шматэлементныя масівы. Вы кіруеце акустычным прамянём электронна, пульсуючы гэтымі асобнымі элементамі ў крыху розны час. Гэты працэс патрабуе матэрыялаў, якія дэманструюць абсалютна мінімальныя перакрыжаваныя перашкоды. Вам таксама патрэбныя бездакорныя крышталічныя структуры для забеспячэння аднастайнага акустычнага выхаду ўсіх элементаў. У канструкцыях PAUT часта выкарыстоўваюцца электроды, накручваныя на заказ, каб спрасціць праводку складанага масіва.
Праграмы акустычнай эмісіі і бесперапыннага маніторынгу ў нафтагазавым сектары ў значнай ступені засяроджваюцца на даўгавечнасці. Тэхнікі часта прымацоўваюць гэтыя сістэмы да трубаправодаў або сасудаў пад ціскам. Тут найважнейшымі прыярытэтамі становяцца доўгатэрміновая стабільнасць і тэрмаўстойлівасць. Пліты павінны пастаянна вытрымліваць зменлівыя ўмовы навакольнага асяроддзя. Яны павінны працаваць на працягу многіх гадоў без пагаршэння сігналу або дэпалярызацыі.
Якасная пліта застаецца абсалютна бескарыснай без правільнага падкладачнага матэрыялу. Падтрымка служыць для аслаблення гуку і павелічэння агульнай прапускной здольнасці. Ён паглынае акустычную энергію, якая выпраменьваецца ад тыльнага боку керамікі. Вам таксама патрэбны дакладнае супадзенне слаёў. Гэтыя пласты пераадольваюць сур'ёзны разрыў акустычнага імпедансу паміж PZT з высокім імпедансам і падыспытным з нізкім імпедансам. Правільнае акустычнае ўзгадненне максімальна павялічвае перадачу энергіі ў матэрыял, які вы правяраеце.
Зборка ўносіць значныя аперацыйныя рызыкі. Прымацаванне правадоў часта выклікае лакалізаваную цеплавую дэпалярызацыю. Падкрэсліванне рызыкі паяння вельмі важна для вашай вытворчай групы. Калі ваш паяльнік занадта доўга знаходзіцца на электродзе, лакалізаванае цяпло лёгка перавышае тэмпературу Кюры. Гэта імгненна знішчае п'езаэлектрычны эфект у гэтым месцы. Вы павінны прытрымлівацца строгіх рэкамендацый па выбары матэрыялаў электродаў у залежнасці ад абраных метадаў злучэння.
Сярэбраныя электроды: высокастандартныя і эканамічна эфектыўныя. Яны добра працуюць для хуткай паяння, калі вы строга кантралюеце падачу цяпла.
Залатыя або нікелевыя электроды: настойліва пераважней пры выкарыстанні токаправоднай эпаксіднай смалы. Яны лепш супрацьстаяць акісленню і забяспечваюць выдатную доўгатэрміновую надзейнасць у суровых умовах.
Канфігурацыі Wrap-Around: карысныя для масіваў, але яны патрабуюць вельмі дакладнай маскіроўкі падчас фазы металізацыі, каб прадухіліць электрычнае замыканне.
Ваша логіка выбару пастаўшчыкоў павінна ўважліва засяроджвацца на рэаліях пасля пакупкі. Вы павінны старанна праверыць пастаўшчыка, перш чым здзейсніць. Шукайце строгія гарантыі допуску ёмістасці і частоты. Патрабуйце поўную дакументацыю па тэсціраванні для кожнай адгружанай партыі. Нарэшце, ацаніце іх здольнасць да маштабавання. Яны павінны падтрымліваць вас ад хуткага прататыпавання да буйнасерыйнай вытворчасці без пагаршэння сваіх стандартаў якасці.
Выбар керамікі пераўтваральніка для неразбуральнай ацэнкі - гэта складаны балансавы акт. Вы павінны аптымізаваць адчувальнасць праз правільны тып матэрыялу PZT. Вы павінны арыентавацца на дакладныя частоты праз дакладную таўшчыню пласціны. Нарэшце, вы павінны забяспечыць гатоўнасць да інтэграцыі, выбраўшы правільныя электроды і выконваючы строгія допускі на апрацоўку. Ігнараванне любога з гэтых крокаў ставіць пад пагрозу ваш канчатковы інструмент праверкі.
Каб гарантаваць поспех, майце на ўвазе наступныя крокі:
Рана вызначце ліміты працоўнай тэмпературы, каб выключыць непрыдатныя склады PZT.
Запытайце наборы ўзораў матэрыялаў для праверкі ёмістасці і імпедансу ў вашай ўласнай лабараторыі.
Працуйце непасрэдна з вытворцамі кампанентаў, каб змадэляваць акустычныя стэкі, перш чым прыступіць да закупак вялікіх аб'ёмаў.
Устанавіце цвёрдыя ўваходныя тэсты кантролю якасці для праверкі кансістэнцыі партыі з цягам часу.
A: Мяккія PZT-матэрыялы, такія як Navy Type II (PZT-5A) або Type VI (PZT-5H), лепш за ўсё працуюць для неразбуральнага кантролю з імпульсным рэхам. Яны забяспечваюць выключна высокія каэфіцыенты п'езаэлектрычнага зарада. Гэтая характарыстыка забяспечвае высокую адчувальнасць прымача, неабходную для выяўлення вяртання рэха ад дробных унутраных дэфектаў.
A: Таўшчыня пласціны знаходзіцца ў зваротнай залежнасці ад рэзананснай частаты. Больш тонкая п'езапласціна стварае больш высокую частату. І наадварот, больш тоўстая пласціна стварае меншую частату. Дасягненне дакладных працоўных частот патрабуе надзвычай дакладнай апрацоўкі таўшчыні ад вашага пастаўшчыка.
A: Так. Вытворцы наладжваюць блокі для прымянення фазаванай рашоткі з дапамогай дакладнай нарэзкі. Гэты працэс разразае блок на шматэлементныя масівы. Часта прымяняюцца індывідуальныя абгортваюцца электроды, каб палегчыць складаную праводку і паменшыць перакрыжаваныя гукавыя перашкоды паміж асобнымі элементамі масіва.
A: Матэрыял падвяргаецца незваротнай дэпалярызацыі. Крышталічная структура назаўсёды губляе сваю выраўнаваную арыентацыю. Як толькі гэта адбываецца, элемент цалкам губляе свае п'езаэлектрычныя ўласцівасці. Датчык цалкам не зможа генераваць або прымаць акустычныя сігналы з гэтай кропкі наперад.
