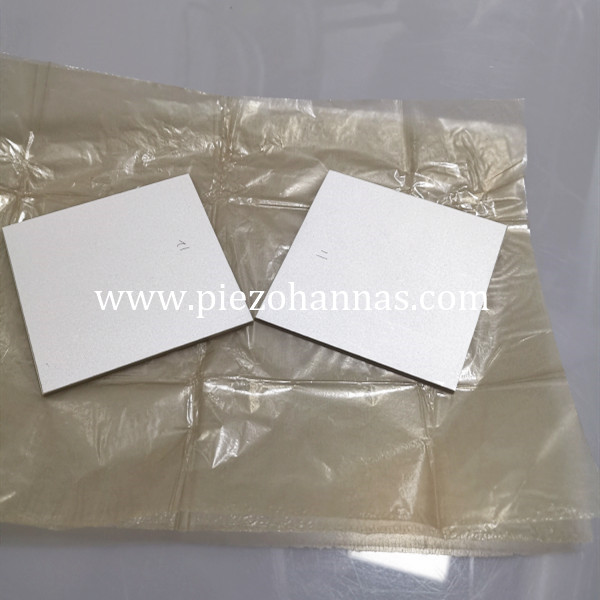

In nie-vernietigende toetsing (NDT), berus die akkuraatheid van foutopsporing en diktemeting geheel en al op die kwaliteit van die omskakelaar se aktiewe element. As jy kompromie aangaan oor hierdie kernkomponent, loop jy die risiko om kritieke strukturele defekte heeltemal te mis. Om die regte piëzo-elektriese keramiek te kies, gaan nie net oor die vind van 'n standaardfrekwensie nie. Dit vereis balansering van akoestiese impedansie, meganiese limiete en integrasiewerklikhede om betroubare seingenerering en -ontvangs te verseker. Hierdie parameters beïnvloed direk hoe goed jou inspeksie-instrument werk onder veeleisende veldtoestande.
Hierdie gids breek die tegniese evalueringskriteria, materiaalspesifikasies en integrasierisiko's af. Dit is daarop gemik om ingenieurs- en verkrygingspanne te help om die optimale te kortlys piëzo-plate vir NDT- toerusting. Jy sal leer hoe om materiaal eienskappe te navigeer, algemene samestelling slaggate te vermy en presiese meetkunde by jou teikenresonansie pas.
Materiaaleienskappe bepaal prestasie: Sagte PZT-materiale bied oor die algemeen die hoë sensitiwiteit en permittiwiteit wat nodig is vir presiese NDT-ontvangers, terwyl harde PZT geskik is vir hoë-aandrywing deurlopende transmissie.
Meetkunde definieer frekwensie: Die dikte van piëzoplate bepaal direk die resonansiefrekwensie, wat streng bewerkingstoleransies vereis om vals modusse te voorkom.
Montageomgewings maak saak: Hoë Curie-temperature ($T_c$) is nodig as die NDT-toepassing hoëtemperatuur-omgewings behels of as samestelling aggressiewe soldering vereis.
Bondelkonsekwentheid is van kritieke belang: Betroubare PAUT (Phased Array) en multi-element probes vereis identiese PZT materiaal parameters oor elke plaat en blok om eenvormige akoestiese uitset te verseker.
Vals positiewe aspekte in foutopsporing lei tot duur operasionele stilstand. Jy staak uiteindelik produksie of vervang gesonde infrastruktuur onnodig. Vals negatiewe bied selfs erger veiligheidsaanspreeklikhede. ’n Gemiste kraak in ’n vliegtuigvlerk of ’n oliepypleiding kan katastrofiese mislukking veroorsaak. Die omskakelaar dien as die frontlyn van hierdie data-insamelingsproses. Dit dikteer die algehele betroubaarheid van u hele inspeksieregime.
Van die rak piezo's misluk dikwels in industriële NDT-omgewings. Standaard kommersiële komponente hanteer selde die uiterste eise van industriële toetsing. Hulle ly gewoonlik aan onvoldoende bandwydte, swak sensitiwiteit of termiese agteruitgang oor tyd. Jy benodig gespesialiseerde komponente wat spesifiek ontwerp is vir streng akoestiese evaluering.
’n Suksesvolle NDT-piezo-plaat moet hoë resolusie bied, wat breë bandwydte vereis. Breë bandwydte help jou om tekortkominge effektief te skei. Dit laat die transduser toe om 'n baie kort, skerp akoestiese puls uit te stuur. Verder moet jy hierdie resolusie met hoë penetrasiekrag kombineer. Superieure sensitiwiteit laat jou toe om dik of hoogs verswakkende materiale betroubaar te inspekteer. Wanneer hierdie faktore ooreenstem, neem jou toerusting skoon, uitvoerbare data vas.
Wanneer jy transducer elemente kies, moet jy die onderliggende evalueer PZT Materiaal Parameter metrieke versigtig. U moet materiaalwetenskap-afmetings vergelyk sonder vervaardigersvooroordeel. Sagte PZT en Harde PZT dien duidelik verskillende doeleindes in die toetslandskap.
Sagte PZT-materiale, soos Navy Type II (PZT-5A) of Tipe VI (PZT-5H), presteer besonder goed in pols-eggo probes. Hulle bied hoë piëso-elektriese ladingskoëffisiënte ($d_{33}$). Hierdie eienskap vertaal in uitstekende ontvangersensitiwiteit. Hulle beskik ook oor hoë diëlektriese konstantes. Dit maak elektriese impedansie-passing aansienlik makliker tydens stroombaanontwerp.
Harde PZT-materiale, soos Navy Type I (PZT-4) of Tipe III (PZT-8), hanteer hoëspanningsoperasies baie beter. Hulle pas by hoëdienssiklustoepassings, soos gespesialiseerde akoestiese emissietoetsing. Harde materiale het lae diëlektriese verliese en hoë meganiese kwaliteit faktore ($Q_m$). Hierdie kombinasie verhoed dat hulle oorverhit onder voortdurende aandrywingstoestande.
Materiaal kenmerk |
Sagte PZT (bv. PZT-5A, PZT-5H) |
Harde PZT (bv. PZT-4, PZT-8) |
|---|---|---|
Primêre Aansoek |
Pols-eggo probes, fout ontvangers |
Hoëspanning akoestiese emissie, senders |
Piëso-elektriese ladingskoëffisiënt ($d_{33}$) |
Baie hoog (maksimum sensitiwiteit) |
Matig tot Hoog |
Meganiese gehaltefaktor ($Q_m$) |
Laag (Makliker om te demp vir breë bandwydte) |
Hoog (Behou resonansie onder hoë aandrywing) |
Diëlektriese konstante |
Hoog (Makliker elektriese passing) |
Laer (verminderde kapasitansie) |
Behalwe vir die sagte en harde klassifikasies, moet u kritiese materiaalparametermetrieke ondersoek. Die elektromeganiese koppelingsfaktor ($k_t$, $k_{33}$) bly 'n topprioriteit. Dit bepaal die doeltreffendheid van die omskakeling van elektriese energie in akoestiese energie en omgekeerd. Hoër waardes dui op 'n breër potensiële bandwydte.
Akoestiese impedansie ($Z$) is ewe belangrik. Jy het hierdie maatstaf nodig om die nodige akoestiese bypassende lae te bepaal. Dit help jou om klank doeltreffend oor te dra na standaard toetsmateriaal soos staal, komposiete of water.
Laastens, kontroleer altyd die Curie-temperatuur ($T_c$). Dit dui op die presiese temperatuur waarteen die materiaal depolariseer. Dit dien as 'n noodsaaklike maatstaf vir NDT in moeilike omgewings, soos warmpyp-inspeksies. Ons beveel aan om 'n materiaal te kies wat 'n $T_c$ besit wat minstens 50% hoër is as jou maksimum verwagte bedryfstemperatuur. Hierdie veiligheidsmarge voorkom geleidelike verlies aan sensitiwiteit oor tyd.
Meetkunde definieer werkverrigting streng wanneer jy ultraklank-omskakelaars ontwerp. Diktemodusresonansie deel 'n omgekeerde verhouding met plaatdikte. 'n Dunner plaat lewer 'n hoër resonansiefrekwensie. Groottebeperkings verskil baie oor verskillende toepassings. Byvoorbeeld, 'n 1 MHz-omskakelaar benodig 'n relatief dik stuk keramiek. Intussen vereis 15+ MHz probes ongelooflike dun, brose elemente.

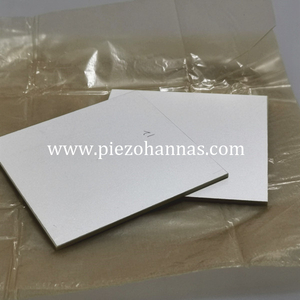

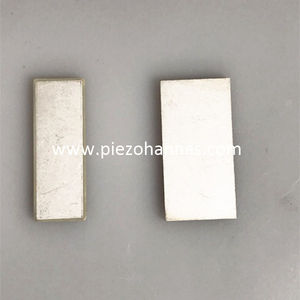

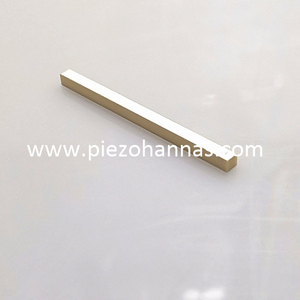

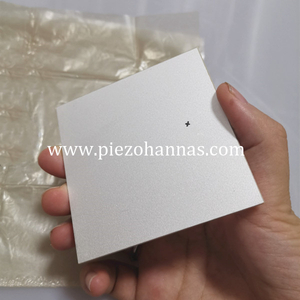

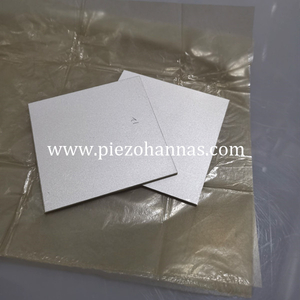

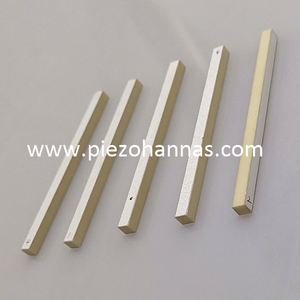

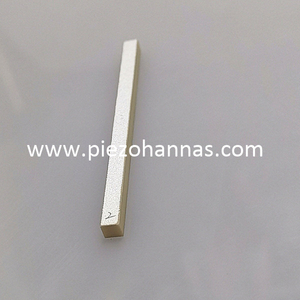

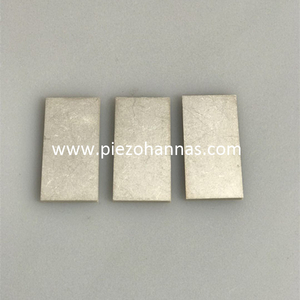

U moet die laterale afmetings noukeurig bereken wanneer u die grootte bepaal Piëzo-borde en -blokke . Aspekverhoudings bepaal of jou element skoon werk. Swak aspekverhoudings veroorsaak ongewenste radiale of laterale resonansiemodusse. Hierdie valse modusse meng direk in met die primêre diktemodussein. Hulle skep morsige golfvorms en verlengde lui. U ervaar uiteindelik swak aksiale resolusie as gevolg daarvan.
Bewerkingsvermoëns verteenwoordig nog 'n belangrike evalueringskriterium. Ons beveel aan om verskaffer se bewerkingstoleransies aggressief te oudit. Streng diktetoleransies is heeltemal verpligtend om middelfrekwensie-drywing oor verskillende groepe te voorkom.
Hier is die kritieke meetkundige en bewerkingsevalueringskriteria wat u moet eis:
Dikte-konsekwentheid: Toleransies moet ongelooflik streng bly om bondel-tot-batch frekwensie stabiliteit te verseker.
Oppervlakvlakheid: Uitsonderlike platheid waarborg eenvormige, borrelvrye binding aan akoestiese bypassende lae.
Parallelisme: Bo- en ondervlakke moet perfek parallel in lyn wees om 'n eenvormige akoestiese balkprofiel te verseker.
Snypresisie: Rande moet skoon sny sonder mikro-krake, wat kan voortplant en voortydige mislukking veroorsaak.
Die verwaarlosing van die breedte-tot-dikte-verhouding is 'n gereelde ontwerpfout. As die laterale dimensie te naby aan die dikte-dimensie sit, koppel die resonante modusse saam. Dit vernietig effektief die transducer se akoestiese helderheid.
Jou komponent spesifikasies moet direk na spesifieke industrie gebruik-gevalle gekoppel. Verskillende inspeksie-omgewings vereis heeltemal verskillende akoestiese profiele. Om hierdie nuanses te verstaan, help jou om die regte elemente vir verskeie te kies Markte en toepassings.
Vir ultrasoniese foutopsporing in lugvaart en sweisinspeksie is resolusie uiters belangrik. Hierdie toepassing vereis hoogs gedempte plate. Jy het buitengewone breëbandreaksie nodig om mikroskopiese krake op te spoor wat diep binne kritieke infrastruktuur begrawe is. 'n Kort ruimtelike polslengte is noodsaaklik vir die oplossing van foute wat baie naby aan mekaar geleë is.
Phased Array Ultrasonic Testing (PAUT) bied heeltemal 'n ander stel uitdagings. PAUT behels die sny van groot piëzo-blokke in multi-element skikkings. Jy stuur die akoestiese straal elektronies deur hierdie individuele elemente op effens verskillende tye te pulseer. Hierdie proses vereis materiaal wat absolute minimale oorspraak vertoon. Jy benodig ook foutlose kristallyne strukture om eenvormige akoestiese uitset oor alle elemente te verseker. PAUT-ontwerpe gebruik gereeld pasgemaakte omvou-elektrodes om komplekse skikkingsbedrading te vereenvoudig.
Toepassings vir akoestiese emissie en deurlopende monitering in die olie- en gassektor fokus sterk op duursaamheid. Tegnici heg hierdie stelsels dikwels permanent aan pypleidings of drukvate. Langtermynstabiliteit en termiese veerkragtigheid word hier die hoogste prioriteite. Die plate moet voortdurend wisselende omgewingstoestande weerstaan. Hulle moet vir jare se ontplooiing werk sonder om enige seindegradasie of depolarisasie te ly.
’n Plaat van hoë gehalte bly heeltemal nutteloos sonder die regte rugmateriaal. Rugsteun dien om lui te demp en algehele bandwydte te verhoog. Dit absorbeer die akoestiese energie wat uit die agterkant van die keramiek uitstraal. Jy benodig ook presiese bypassende lae. Hierdie lae oorbrug die erge akoestiese impedansie gaping tussen die hoë-impedansie PZT en die lae-impedansie toetspersoon. Behoorlike akoestiese passing maksimeer energie-oordrag na die materiaal wat jy inspekteer.
Vergadering stel beduidende operasionele risiko's in. Draadhegting veroorsaak gereeld gelokaliseerde termiese depolarisasie. Om die risiko van soldering uit te lig, is van kritieke belang vir jou produksiespan. As jou soldeerbout te lank op die elektrode bly, oorskry die gelokaliseerde hitte maklik die Curie-temperatuur. Dit maak die piëzo-elektriese effek op daardie spesifieke plek onmiddellik dood. U moet streng riglyne volg vir die spesifikasie van elektrodemateriaal gebaseer op u gekose bindingsmetodes.
Silwer elektrodes: Hoogs standaard en koste-effektief. Hulle werk goed vir vinnige soldering as jy die hitte-invoer streng beheer.
Goud- of Nikkelelektrodes: Sterk verkies wanneer geleidende epoksie gebruik word. Hulle weerstaan oksidasie beter en bied uitstekende langtermynbetroubaarheid in moeilike omgewings.
Omhul-konfigurasies: Nuttig vir skikkings, maar dit vereis hoogs akkurate maskering tydens die metalliseringsfase om elektriese kortsluiting te voorkom.
Jou verskaffer-kortlyslogika moet intens fokus op na-aankoop-realiteite. U moet 'n verskaffer deeglik oudit voordat u daartoe verbind word. Kyk vir streng kapasitansie- en frekwensietoleransiewaarborge. Eis omvattende toetsdokumentasie vir elke gestuurde bondel. Ten slotte, evalueer hul vermoë om te skaal. Hulle behoort jou te ondersteun van vinnige prototipering regdeur tot hoëvolume-vervaardiging sonder om hul kwaliteitstandaarde te laat vaar.
Die keuse van transducer keramiek vir nie-vernietigende evaluering is 'n komplekse balanseringshandeling. U moet sensitiwiteit optimaliseer deur die regte PZT-materiaaltipe. Jy moet presiese frekwensies teiken deur presiese plaatdikte. Ten slotte moet jy integrasiegereedheid verseker deur korrekte elektrodes te kies en streng bewerkingstoleransies af te dwing. As u enige van hierdie stappe oor die hoof sien, kompromitteer u finale inspeksie-instrument.
Om sukses te verseker, hou hierdie volgende stappe in gedagte:
Definieer jou operasionele temperatuurlimiete vroegtydig om ongeskikte PZT-formulerings uit te sluit.
Versoek materiaalmonsterstelle om kapasitansie en impedansie in jou eie laboratorium te valideer.
Werk direk met komponentvervaardigers om akoestiese stapels te modelleer voordat jy tot hoëvolume-verkryging verbind word.
Vestig rigiede inkomende gehaltebeheertoetse om bondelkonsekwentheid oor tyd te verifieer.
A: Sagte PZT-materiale, soos Navy Type II (PZT-5A) of Tipe VI (PZT-5H), presteer die beste vir pols-eggo NDT. Hulle bied buitengewone hoë piëzo-elektriese ladingskoëffisiënte. Hierdie eienskap bied die hoë ontvangersensitiwiteit wat nodig is om terugkerende eggo's van klein interne foute op te spoor.
A: Plaatdikte deel 'n omgekeerde verband met resonansiefrekwensie. 'n Dunner piëzo-plaat genereer 'n hoër frekwensie. Omgekeerd lewer 'n dikker plaat 'n laer frekwensie. Om presiese operasionele frekwensies te bereik, vereis uiters presiese dikte-bewerking van jou verskaffer.
A: Ja. Vervaardigers pas blokke aan vir Phased Array-toepassings deur presisie-blokkies. Hierdie proses sny die blok in multi-element skikkings. Pasgemaakte omvou-elektrodes word dikwels toegepas om komplekse bedrading te vergemaklik en akoestiese oorspraak tussen die individuele skikkingselemente te verminder.
A: Die materiaal ondergaan onomkeerbare depolarisasie. Die kristallyne struktuur verloor sy belynde oriëntasie permanent. Sodra dit gebeur, verloor die element sy piëso-elektriese eienskappe heeltemal. Die omskakelaar sal heeltemal misluk om akoestiese seine van daardie punt af vorentoe te genereer of te ontvang.
