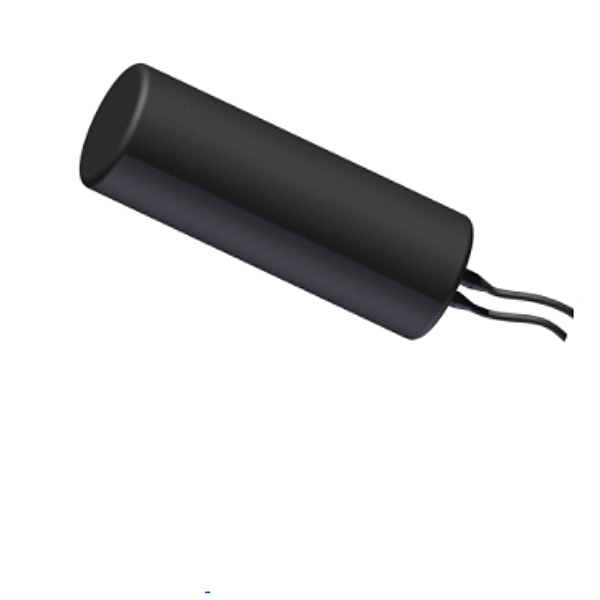

0,1 kHz kolomhydrofoontransducer voor hydrofoonarray

0,1 kHz kolomhydrofoontransducer voor hydrofoonarray

Technische parameters:

Model	HS/H 100-10K
W erken B en	0,1 kHz~10 kHz
Ontvangstgevoeligheid​​ ​​	≥-201dB
Statische ​ capaciteit​	4500pF
Werkdiepte	300m
Kabelspecificatie​ ​​	Φ0,5 mm×2  bedrading (  optioneel)

Sollicitatie:

Kabelarray-hydrofoon

Onderzoek naar onderwaterakoestiek

Onderwatercommunicatiesysteem

Akoestische veldkalibratie

Militaire en wetenschappelijke toepassingen

Toepassingsgeval van akoestische onderwatertransducer



Volgens de behoeften van de klant kunnen we piëzo-elektrische ultrasone transducers, akoestische onderwatertransducers, ultrasone sondes en sensoren met verschillende frequenties ontwerpen en produceren met stabiele prestaties en hoge kwaliteit.









2. Kalibratie van vectorhydrofoons in diep water. De maximale werkdiepte kan 3000 meter bedragen, wat kan worden gebruikt voor met olie gevulde lineaire array-elementen





3. De hoogste emissierespons van de gestapelde bolvormige akoestische transducer kan 156 dB bereiken, en het hoogste geluidsbronniveau kan 202 dB bereiken, wat meer dan 6 dB hoger is dan gewone bolvormige transducers van dezelfde grootte.







4. vectorhydrofoontransducer met één kristal



Vergeleken met piëzo-elektrische keramische transducers is de grootte van de PIN-PMN-PT monokristallijne zendtransducer met meer dan 1/3 verminderd, het zendspanningsresponsniveau is 2 ~ 10 dB hoger, de impedantiebandbreedte is ongeveer tweemaal hoger en de -3 dB bandbreedte is ongeveer twee keer hoger. Tijden; de ontvangstgevoeligheid is 3 ~ 5 dB hoger. De monokristallijne vectorhydrofoon heeft een lage zelfruis en de gevoeligheid is 4 ~ 6 dB hoger dan de piëzo-elektrische vectorhydrofoon van dezelfde grootte.









5.Vaste installatie vectorhydrofoon



Met behulp van de middenkolom als vaste basis, de keramische afschuifwerkmodus, de werkfrequentieband is 100-5000 Hz, is de installatie eenvoudig, zijn de prestaties stabiel en kan deze de meeste vectorhydrofoons vervangen die op verschillende platforms zijn geïnstalleerd.







De kegelvormige reflector wordt gebruikt om de langs de omtrek uitgestraalde geluidsgolven van de torusvormige transducer naar het eindoppervlak te reflecteren, en op het eindoppervlak kan relatief stabiele akoestische straling van de bundel worden gerealiseerd.

Onderwater akoestische meettest:



De onderwaterakoestische meting bevat 5 sets testapparaten, waaronder een automatisch akoestisch meetsysteem, een laagfrequent kalibratieapparaat voor een hydrofoon, een meetsysteem voor de versnellingsgevoeligheid van de hydrofoon, een meetapparaat voor hydroakoestische materiaalpulsbuizen en een teststationtestsysteem, die zijn uitgerust om verschillende transducers te meten. De relevante parameters van het geluidselement en de akoestische matrix, evenals de reflectie- en geluidsoverdrachtsprestaties van akoestische materialen en componenten onder water, testnormen GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, GB /T14369-2011, Q/715 J 66-2011, enz. De meetfrequentie bereik is 20Hz tot 500KHz. Test Station kan de akoestische prestaties onder water van grote transducers en akoestische arrays meten.
