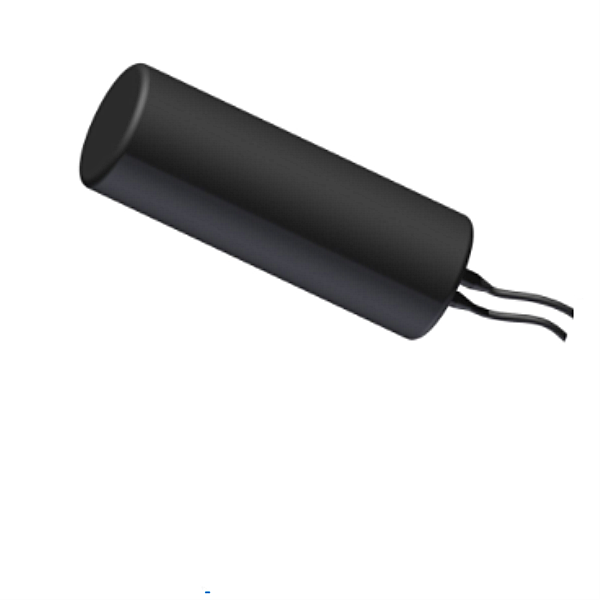

محول طاقة بعمود 0.1 كيلو هرتز لمصفوفة مكبرات الصوت المائية

محول طاقة بعمود 0.1 كيلو هرتز لمصفوفة مكبرات الصوت المائية

المعلمات التقنية:

نموذج	HS/H 100-10K
W العمل ب و	0.1 كيلو هرتز ~ 10 كيلو هرتز
الاستلامحساسية ​ ​​	≥-201dB
الساكنة السعة C​	4500pF
عمق العمل	300 م
C قادرة مواصفات ​	Φ0.5mm×2  سلك ) (اختياري

طلب:

هيدروفون صفيف الكابل

أبحاث الصوتيات تحت الماء

نظام الاتصالات تحت الماء

معايرة المجال الصوتي

التطبيقات العسكرية والعلمية

حالة تطبيق محول الطاقة الصوتية تحت الماء



وفقًا لاحتياجات العملاء، يمكننا تصميم وإنتاج محولات الطاقة بالموجات فوق الصوتية الكهرضغطية، ومحولات الطاقة الصوتية تحت الماء، والمسابير بالموجات فوق الصوتية وأجهزة الاستشعار ذات الترددات المختلفة مع أداء مستقر وجودة عالية.









2. معايرة السماعات المائية الموجهة في المياه العميقة، يمكن أن يصل الحد الأقصى لعمق العمل إلى 3000 متر، والتي يمكن استخدامها لعناصر المصفوفة الخطية المملوءة بالنفط





3. أعلى استجابة للانبعاثات لمحول الطاقة الصوتي الكروي المكدس يمكن أن تصل إلى 156 ديسيبل، ويمكن أن يصل أعلى مستوى لمصدر الصوت إلى 202 ديسيبل، وهو أعلى بأكثر من 6 ديسيبل من محولات الطاقة الكروية العادية من نفس الحجم.







4. محول هيدروفون ذو كريستالة واحدة



بالمقارنة مع محولات الطاقة الخزفية الكهرضغطية، يتم تقليل حجم محول الإرسال البلوري الفردي PIN-PMN-PT بأكثر من 1/3، ويكون مستوى استجابة جهد الإرسال أعلى بمقدار 2 ~ 10 ديسيبل، وعرض نطاق المعاوقة أعلى مرتين تقريبًا، وعرض النطاق الترددي -3 ديسيبل أعلى بحوالي مرتين. الأوقات؛ حساسية الاستقبال أعلى بمقدار 3 ~ 5 ديسيبل. يتميز الهيدروفون المتجه البلوري الفردي بضوضاء ذاتية منخفضة الحركة، والحساسية أعلى بمقدار 4 ~ 6 ديسيبل من الهيدروفون المتجه الكهروضغطي من نفس الحجم.









5.Fixed التثبيت ناقلات هيدروفون



باستخدام العمود المركزي كقاعدة ثابتة، وضع عمل قص السيراميك، نطاق تردد العمل هو 100-5000 هرتز، التثبيت بسيط، الأداء مستقر، ويمكن أن يحل محل معظم الهيدروفونات الموجهة المثبتة على منصات مختلفة.







يتم استخدام العاكس المخروطي الشكل لعكس الموجات الصوتية المشعة محيطيًا لمحول الطاقة الحلقي إلى السطح النهائي للعمل، ويمكن تحقيق إشعاع صوتي مستقر نسبيًا للشعاع على السطح النهائي.

اختبار القياس الصوتي تحت الماء:



يحتوي القياس الصوتي تحت الماء على 5 مجموعات من أجهزة الاختبار، بما في ذلك نظام القياس الصوتي التلقائي، وجهاز معايرة التردد المنخفض للهيدروفون، ونظام قياس حساسية تسارع الهيدروفون، وجهاز قياس أنبوب نبض المواد الصوتية المائية، ونظام اختبار محطة الاختبار، المجهزة لقياس محولات الطاقة المختلفة. المعلمات ذات الصلة لعنصر الصوت والمصفوفة الصوتية، بالإضافة إلى أداء الانعكاس ونقل الصوت للمواد والمكونات الصوتية تحت الماء، ومعايير الاختبار GB/T 7965-2002، GB/T16165-1996، GB/T7967-2002، GJB275-1987، GB /T14369-2011، Q/715 J 66-2011، إلخ. تردد القياس النطاق من 20 هرتز إلى 500 كيلو هرتز. يمكن لمحطة الاختبار قياس الأداء الصوتي تحت الماء لمحولات الطاقة الكبيرة والمصفوفات الصوتية.
