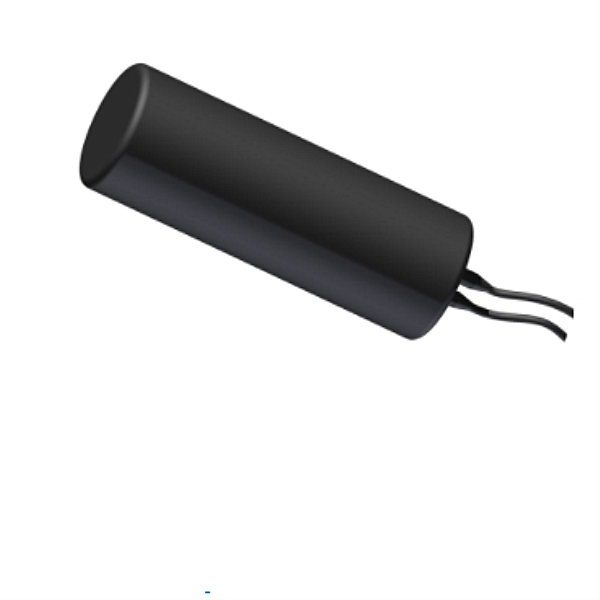

0,1 кГц колонний гідрофонний перетворювач для гідрофонної групи

0,1 кГц колонний гідрофонний перетворювач для гідрофонної групи

Технічні параметри:

Модель	HS/H 100-10K
Р о б о ч а Б і	0,1 кГц ~ 10 кГц
Чутливість прийому​ ​​	≥-201 дБ
Статична ​ ємність​	4500 пФ
Робоча глибина	300м
кабелюСпецифікація ​​	Φ0,5 × 2  проводки мм  (додатково)

застосування:

Кабельний масив гідрофонів

Дослідження підводної акустики

Підводна система зв'язку

Калібрування акустичного поля

Військові та наукові застосування

Випадок застосування підводного акустичного перетворювача



Відповідно до потреб замовника ми можемо розробити та виготовити п’єзоелектричні ультразвукові перетворювачі, підводні акустичні перетворювачі, ультразвукові зонди та датчики різних частот зі стабільною продуктивністю та високою якістю.









2. Калібрування векторних гідрофонів у глибокій воді. Максимальна робоча глибина може досягати 3000 м, що може використовуватися для наповнених маслом лінійних елементів масиву.





3. Найвищий рівень випромінювання складеного сферичного акустичного перетворювача може досягати 156 дБ, а найвищий рівень джерела звуку може досягати 202 дБ, що більш ніж на 6 дБ вище, ніж у звичайних сферичних перетворювачів такого ж розміру.







4. монокристалічний векторний гідрофонний перетворювач



У порівнянні з п’єзоелектричними керамічними перетворювачами, розмір монокристалічного передавального перетворювача PIN-PMN-PT зменшено більш ніж на 1/3, рівень відгуку напруги передачі на 2~10 дБ вищий, смуга пропускання опору приблизно вдвічі вища, а смуга пропускання -3 дБ приблизно вдвічі вища. Часи; чутливість прийому вище на 3~5 дБ. Монокристалічний векторний гідрофон має низький власний шум руху, а чутливість на 4~6 дБ вища, ніж п’єзоелектричний векторний гідрофон такого ж розміру.









5. Стаціонарна установка векторного гідрофону



Використовуючи центральну колону як фіксовану основу, робочий режим керамічного зсуву, робоча смуга частот 100-5000 Гц, установка проста, продуктивність стабільна, і він може замінити більшість векторних гідрофонів, встановлених на різних платформах.







Конусоподібний відбивач використовується для відображення випромінюваних по окружності звукових хвиль тороїдального перетворювача на торцеву поверхню для роботи, і відносно стабільне акустичне випромінювання променя може бути реалізоване на кінцевій поверхні.

Випробування підводних акустичних вимірювань:



Підводне акустичне вимірювання містить 5 комплектів випробувальних пристроїв, включаючи автоматичну акустичну вимірювальну систему, пристрій низькочастотного калібрування гідрофону, систему вимірювання чутливості прискорення гідрофону, вимірювальний пристрій імпульсної трубки гідроакустичного матеріалу та випробувальну систему випробувальної станції, які обладнані для вимірювання різних перетворювачів. Відповідні параметри звукового елемента та акустичної матриці, а також характеристики відбиття та передачі звуку підводних акустичних матеріалів і компонентів, стандарти тестування GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, GB /T14369-2011, Q/715 J 66-2011 тощо. Діапазон вимірювання частоти становить від 20 Гц до 500 кГц. Test Station може вимірювати підводні акустичні характеристики великих перетворювачів і акустичних масивів.
