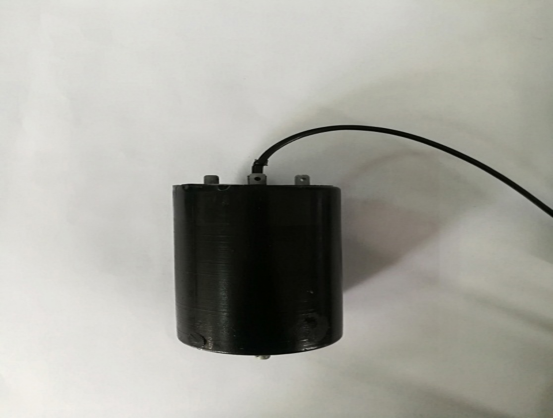

Kolumnowy przetwornik hydrofonowy 0,1 kHz do zestawu hydrofonowego

Kolumnowy przetwornik hydrofonowy 0,1 kHz do zestawu hydrofonowego

Parametry techniczne:

Model	HS/H 100-10K
Praca ​ B i	0,1 kHz ~ 10 kHz
Wrażliwość odbioru​ ​​	≥-201dB
Statyczna ​ cieplnapojemność	4500pF
Głębokość robocza	300 m
kablaSpecyfikacja ​​	2  Okablowanie Φ0,5 mm ×  (opcjonalnie)

Aplikacja:

Hydrofon z układem kablowym

Badania akustyki podwodnej

Podwodny system komunikacji

Kalibracja pola akustycznego

Zastosowania wojskowe i naukowe

Przypadek zastosowania podwodnego przetwornika akustycznego



Zgodnie z potrzebami klienta możemy zaprojektować i wyprodukować piezoelektryczne przetworniki ultradźwiękowe, podwodny przetwornik akustyczny, sondy ultradźwiękowe i czujniki o różnych częstotliwościach o stabilnej wydajności i wysokiej jakości.

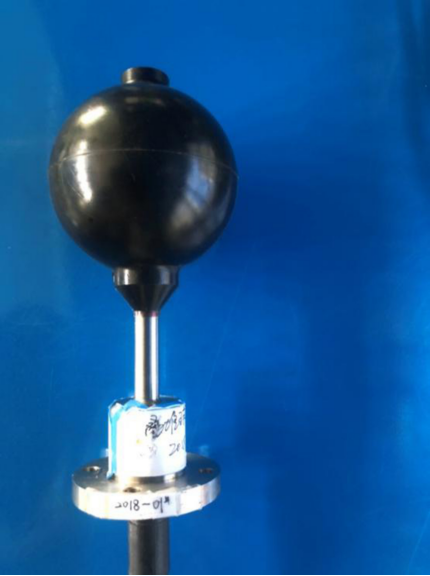

2. Kalibracja hydrofonów wektorowych w głębokiej wodzie. Maksymalna głębokość robocza może osiągnąć 3000 m, co można wykorzystać w przypadku elementów liniowych wypełnionych olejem

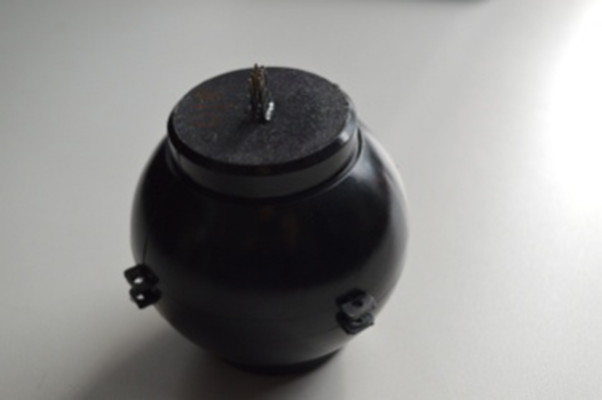

3. Najwyższa odpowiedź emisyjna ułożonego w stos sferycznego przetwornika akustycznego może osiągnąć 156 dB, a najwyższy poziom źródła dźwięku może osiągnąć 202 dB, czyli o ponad 6 dB więcej niż w przypadku zwykłych sferycznych przetworników tej samej wielkości.







4.jednokrystaliczny wektorowy przetwornik hydrofonowy

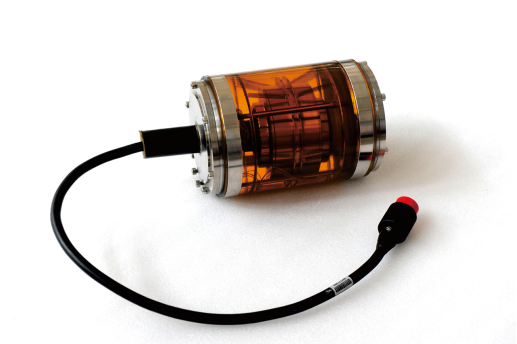

W porównaniu z piezoelektrycznymi przetwornikami ceramicznymi, rozmiar monokrystalicznego przetwornika nadawczego PIN-PMN-PT jest zmniejszony o ponad 1/3, poziom odpowiedzi na napięcie nadawcze jest o 2 ~ 10 dB wyższy, szerokość pasma impedancji jest około dwukrotnie większa, a szerokość pasma -3 dB jest około dwa razy większa. Czasy; czułość odbioru jest o 3 ~ 5 dB wyższa. Hydrofon wektorowy monokrystaliczny ma niski poziom szumów własnych ruchu, a czułość jest o 4 ~ 6 dB wyższa niż hydrofon wektorowy piezoelektryczny o tym samym rozmiarze.









5. Hydrofon wektorowy do instalacji stacjonarnej

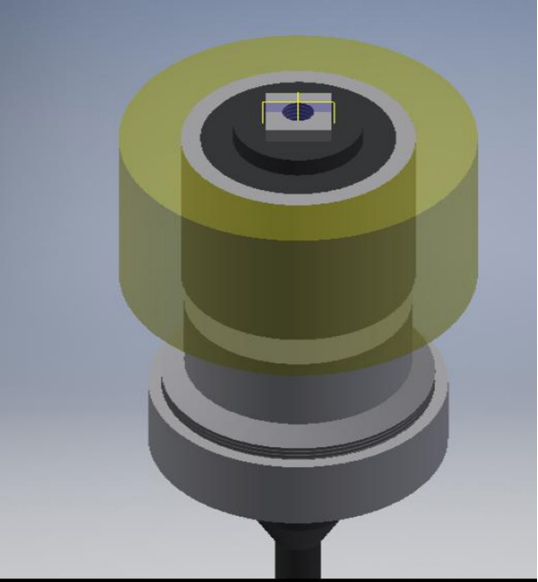

Używając środkowej kolumny jako stałej podstawy, trybu pracy ścinania ceramicznego, robocze pasmo częstotliwości wynosi 100-5000 Hz, instalacja jest prosta, wydajność jest stabilna i może zastąpić większość hydrofonów wektorowych zainstalowanych na różnych platformach.

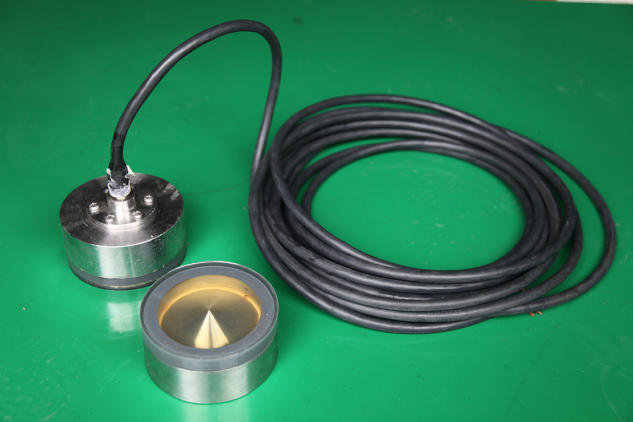

Odbłyśnik w kształcie stożka służy do odbijania promieniowanych obwodowo fal dźwiękowych z przetwornika toroidalnego do powierzchni końcowej w celu pracy, a na powierzchni końcowej można realizować stosunkowo stabilne promieniowanie akustyczne wiązki.

Test podwodnego pomiaru akustycznego:

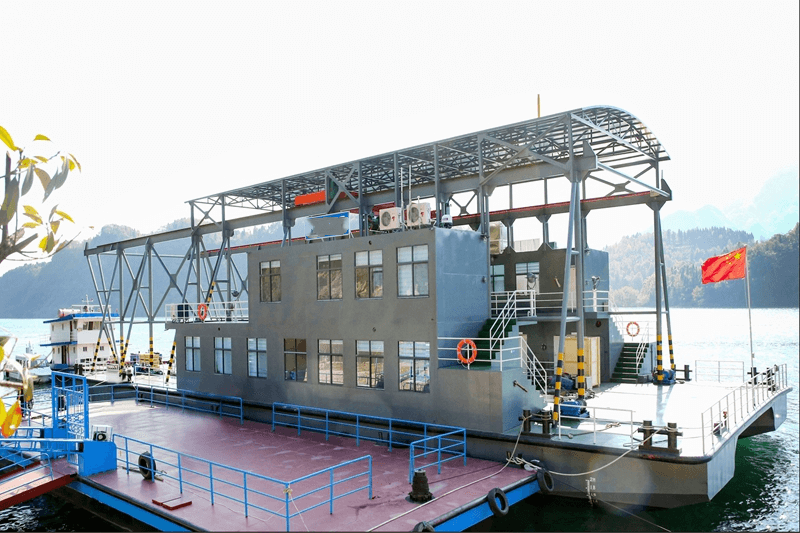

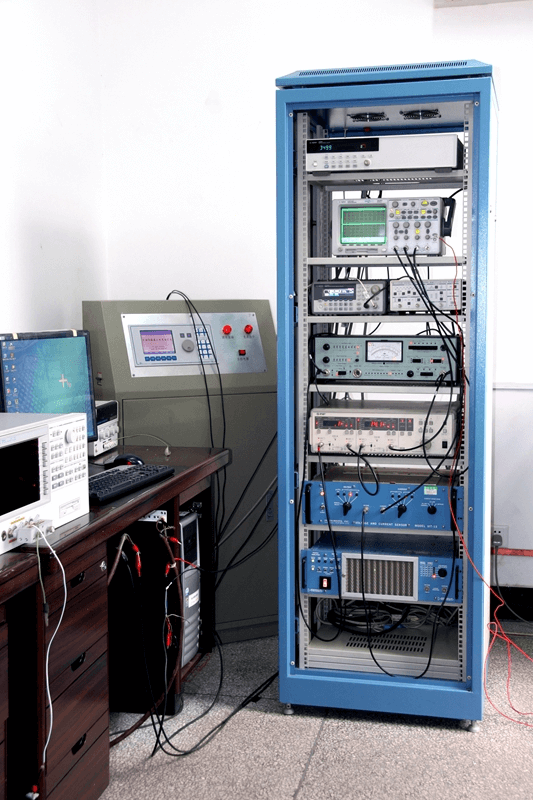

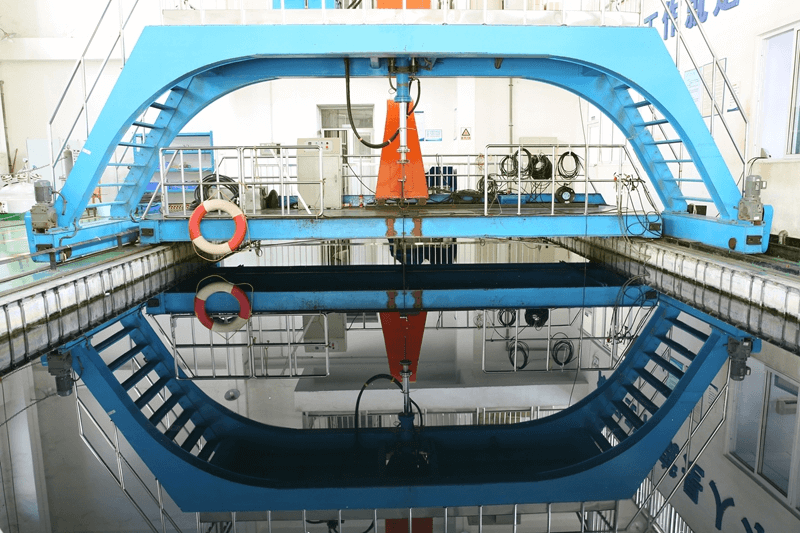

Podwodny pomiar akustyczny składa się z 5 zestawów urządzeń testowych, w tym automatycznego systemu pomiaru akustycznego, urządzenia do kalibracji niskich częstotliwości hydrofonów, systemu pomiaru czułości przyspieszenia hydrofonów, urządzenia do pomiaru rurki impulsowej materiału hydroakustycznego oraz systemu testowania stacji testowej, które są wyposażone do pomiaru różnych przetworników. Odpowiednie parametry elementu dźwiękowego i matrycy akustycznej, a także właściwości odbicia i przenoszenia dźwięku podwodnych materiałów i komponentów akustycznych, normy badawcze GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, GB /T14369-2011, Q/715 J 66-2011 itp. Pomiar zakres częstotliwości wynosi od 20 Hz do 500 kHz. Stacja testowa może mierzyć podwodną wydajność akustyczną dużych przetworników i układów akustycznych.
