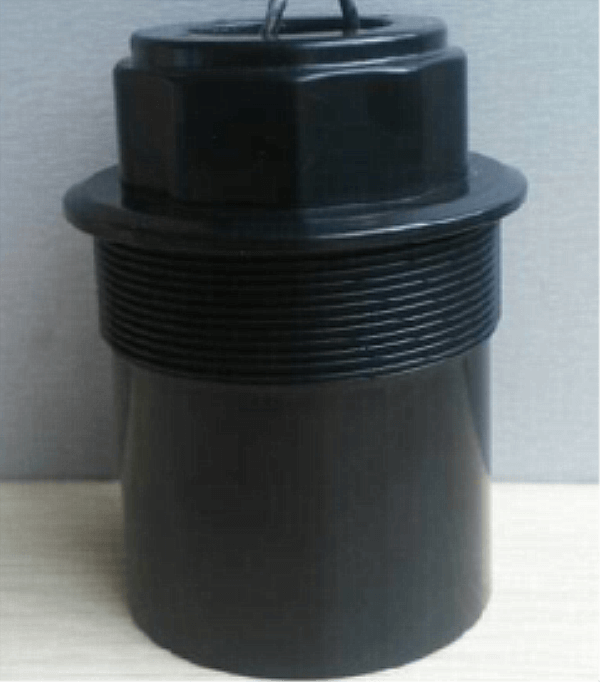

Pengukuran Jarak 5M Transduser Ultrasonik 64KHz untuk Deteksi Anti-tabrakan

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	64KHz ultrasonik  Transduser
Model	PH A-64-05C
Frekuensi	64KHz± 5%
Jarak Deteksi	0.4～ 5m
Minimum Impedansi paralel	2000Ω±20 ％
Kapasitansi	1000pF±20 ％ @1KHz
Kepekaan	Tegangan Mengemudi ： Jarak 880Vpp ，: 0,6m， Amplitudo Gema ： 250mV
Beroperasi Voltase	Puncak Tegangan ＜ 1500Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤3 Kilo atau 0,3MPa
Sudut	(Beamwidth ) Sudut setengah daya @-3dB:4°± 10%， Sudut Tajam: 10°± 10%
Perumahan Bahan	ABS
Penggunaan	ultrasonik tingkat mengukur,Pemantauan,Yg tahan pukulan, Keamanan
Instalasi Dimensi	Bawah dengan ulir : M78×2
Tingkat Perlindungan	IP68
Berat	590g±5 ％
Petunjuk Pengkabelan	terintegrasi tipe ： konektor （ 3PIN,2,54mm terminal ）： Merah+ ，Putih- Hitam: ，kawat berpelindung ；konektor （ 3PIN,2.0mm terminal ）： putih, hitam: sensor suhu （ MF58 ）；
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser jarak ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu

Apa yang Dibutuhkan dalam Pembuatan Transduser?

Komponen utama transduser kedalaman adalah elemen piezoceramic. Ini adalah bagian yang mengubah pulsa listrik menjadi gelombang suara, dan ketika gema kembali, elemen piezoceramic mengubah gelombang suara kembali menjadi energi listrik. Elemen piezoceramic paling sering berbentuk cakram, tetapi bisa juga berbentuk batangan atau cincin. Sebuah transduser dapat berisi satu elemen atau serangkaian elemen yang dihubungkan bersama yang disebut array. Transduser terdiri dari enam komponen terpisah:

Aplikasi Anti-tabrakan Ultrasonik:

Sensor Anti-tabrakan Ultrasonik mengukur gema yang berasal dari radio atau gelombang suara untuk tujuan menghitung atribut subjek tertentu. Sensor ini melakukan tindakan mengirim dan kemudian menerima gelombang untuk mendeteksi rentang jarak material yang berbeda. Sensor Anti-tabrakan Ultrasonik digunakan untuk berbagai aplikasi seperti makanan & minuman medis dan aplikasi industri. Pertumbuhan berkelanjutan industri ini berkorelasi langsung dengan pertumbuhan pasar sensor ultrasonik. Penerapan sensor ini juga semakin meningkat, khususnya di sektor kesehatan, yang memerlukan visualisasi real-time. Hal ini juga mencakup pengambilan sampel biopsi jaringan dan terapi sambil menelusuri organ target. Permintaan sensor anti-tabrakan ultrasonik kemungkinan besar didorong oleh kemajuan teknologi dan pertumbuhan organik di pasar sasaran.  Pasar Sensor Anti-tabrakan Ultrasonik telah tersegmentasi berdasarkan jenis, aplikasi, dan geografi. Berdasarkan jenisnya, pasar telah dibagi menjadi lima jenis yaitu seperti sensor jarak ultrasonik, sensor reflektif retro ultrasonik, saklar jarak ultrasonik 2 titik, sensor ultrasonik melalui sinar dan lain-lain. Berbagai jenis aplikasi Sensor Anti Tabrakan Ultrasonik antara lain pengukuran ketinggian cairan, deteksi objek, pengukuran jarak, deteksi palet, deteksi anti tabrakan dan lain-lain.  Meningkatnya permintaan otomasi industri dan meningkatnya fokus pada peningkatan efisiensi produksi diharapkan dapat mendorong pasar Sensor Anti-tabrakan Ultrasonik. Oleh karena itu, kebutuhan yang terus meningkat akan berbagai fitur canggih seperti kendali kemudi otomatis, sistem bantuan parkir, deteksi titik buta, dan kendali jelajah adaptif juga diharapkan memiliki dampak positif yang sangat kuat terhadap permintaan sensor ultrasonik secara global selama periode perkiraan 2017 hingga 2025. Selain itu, sensor ultrasonik juga mengumpulkan informasi posisi mobil dan konsep perangkat wearable yang terus berkembang juga bertindak sebagai katalis bagi pertumbuhan Sensor Anti-tabrakan Ultrasonik pasar.Sensor ultrasonik juga dapat digunakan untuk tujuan memvisualisasikan bagian integral tubuh manusia tanpa menimbulkan dampak negatif apa pun. Pada gilirannya, hal ini juga diproyeksikan akan mempengaruhi pasar sensor anti-tabrakan ultrasonik secara positif selama periode perkiraan.
