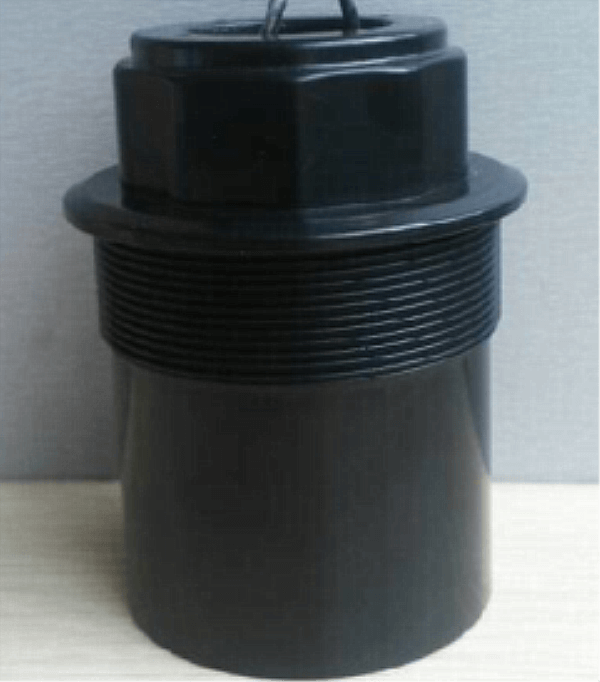

64KHz超音波トランスデューサー5M距離測定、衝突防止検出用

技術パラメータ:

アイテム	技術的パラメータ		画像
名前	64KHz 超音波 トランスデューサ
モデル	PH A-64-05C
頻度	64KHz± 5%
検出距離	0.4～ 5m
最小 並列インピーダンス	2000Ω±20 ％
キャパシタンス	1000pF±20 ％ @1KHz
感度	駆動電圧： 880Vpp，距離：0.6m， エコー振幅： 250mV
オペレーティング 電圧	ピーク 電圧＜ 1500Vpp
オペレーティング 温度	-40～ +80℃
プレッシャー	≤3キロまたは 0.3MPa
角度	(ビーム幅) 半値角@-3dB:4°± 10%， 鋭角: 10°± 10%
ハウジング 材質	ABS
使用法	超音波 レベル ゲージ,監視,耐衝撃性, 安全
インストール 寸法	底ネジ付： M78×2
保護レベル	IP68
重さ	590g±5 ％
配線説明書	一体型：コネクタ（ 3PIN、2.54mm） 端子 ）：赤+，白-，黒：シールド線；コネクタ（ 3PIN、2.0mm） 端子 ）：白、黒：温度センサー（ MF58 ）；
アドミタンス曲線		製品構成図

超音波距離トランスデューサのブロック図:

温度センサーの概略図 (モデル: MF58_502F3470) :


一体型 ケーブル説明:

1.変換器の配線説明：インターフェース（3ピン、2.54mm端子）
赤：変換器＋
白：変換器－
黒：シールド


2.温度センサーの配線説明：インターフェース（3ピン、2.0mm端子）

赤と黒は温度センサーの配線

スプリットタイプ: 標準 10m ケーブル、ケーブルを 50m 追加するごとに信号減衰は 6dB

3 芯配線手順:

    赤: トランスデューサー +
     青: 温度センサー +
     黒: 公衆-

 4 芯配線手順:

赤: トランスデューサー +
黄: トランスデューサー -
青、黒: 温度センサー

トランスデューサーの製造には何が必要ですか?

深さトランスデューサの主なコンポーネントは圧電セラミック素子です。これは電気パルスを音波に変換する部分であり、エコーが戻ってくると、圧電セラミック素子が音波を電気エネルギーに変換します。圧電セラミック素子はディスク状であることがほとんどですが、バーやリング状の場合もあります。トランスデューサには、1 つの要素、またはアレイと呼ばれる互いにリンクされた一連の要素が含まれる場合があります。トランスデューサは 6 つの個別のコンポーネントで構成されています。

超音波衝突防止アプリケーション:

超音波衝突防止センサーは、特定の対象物の属性を計算する目的で、ラジオまたは音波から来るエコーを測定します。これらのセンサーは、波の送信と受信の動作を実行して、物質のさまざまな距離範囲を検出します。超音波衝突防止センサーは、医療食品や飲料、産業用途などのさまざまな用途に使用されています。これらの産業の継続的な成長は、超音波センサー市場の成長と直接の相関関係があります。これらのセンサーの応用も、特にリアルタイムの視覚化が必要とされる医療分野で増加しています。これらには、標的臓器を追跡しながらの組織生検サンプリングや治療も含まれます。超音波衝突防止センサーの需要は、技術の進歩と対象市場の有機的成長によって促進されると考えられます。 超音波衝突防止センサー市場は、タイプ、アプリケーション、地理に基づいて分割されています。タイプに基づいて、市場は超音波近接センサー、超音波再帰反射センサー、超音波2点近接スイッチ、超音波スルービームセンサーなどの5つのタイプに分類されています。超音波衝突防止センサーのさまざまな種類の用途には、液体レベルの測定、物体検出、距離測定、パレット検出、衝突防止検出などが含まれます。 産業オートメーションの需要の高まりと生産効率の向上への注目の高まりにより、超音波衝突防止センサーの市場が牽引されると予想されます。したがって、自動ステアリング制御、駐車支援システム、死角の検出、アダプティブクルーズコントロールなどのさまざまな先進機能に対するニーズが継続的に高まっていることも、2017年から2025年までの予測期間中に世界の超音波センサーの需要に非常に強いプラスの影響を与えると予想されます。それに加えて、超音波センサーは車の位置情報も収集し、ウェアラブルデバイスの継続的に成長する概念も、超音波衝突防止装置の成長の触媒として機能しています。センサー市場。超音波センサーは、悪影響を与えることなく人体の不可欠な部分を視覚化する目的にも使用できます。これは、予測期間中に超音波衝突防止センサーの市場にもプラスの影響を与えると予測されています。
