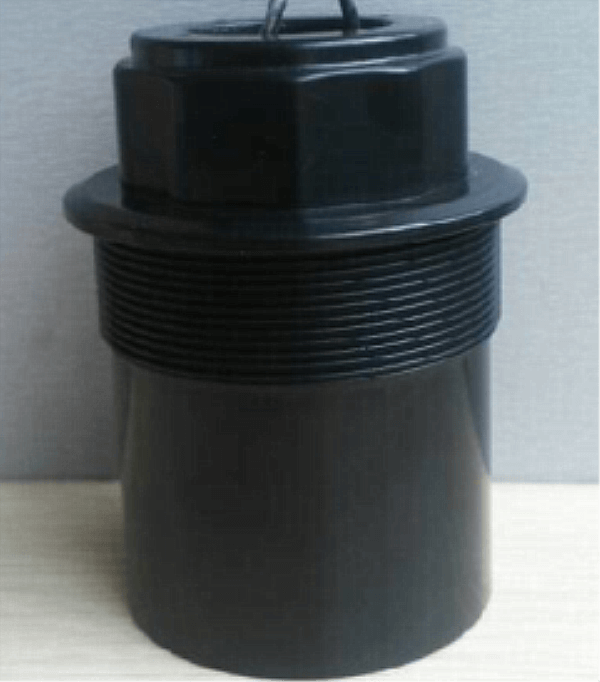

64KHz ultrazvučni pretvarač 5M mjerenje udaljenosti za detekciju protiv sudara

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	64KHz  ultrazvučni  pretvarač
Model	PH A-64-05C
Frekvencija	64KHz± 5%
Udaljenost detekcije	0.4~ 5m
Minimum Paralelna impedancija	2000Ω±20 ％
Kapacitet	1000pF±20 ％ @1KHz
Osjetljivost	Pogonski napon : 880Vpp ，Udaljenost: 0,6 m， Amplituda odjeka : 250mV
Operativni Napon	Vrh Napon ＜ 1500Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤3 kilograma ili 0,3 MPa
Kut	(Širina snopa ) Kut pola snage @-3dB:4°± 10%， Oštar kut: 10°± 10%
kućišta Materijal	ABS
Korištenje	Ultrazvučni razini mjerač,Praćenje,Otporan na udarac, Sigurnost
Montaža Dimenzija	Dno s navojem : M78×2
Razina zaštite	IP68
Težina	590g±5 %
Upute za ožičenje	Integrirani tip : konektor （ 3PIN, 2,54 mm terminal ）： Crveno+ ，Bijelo- ，Crno: ；konektor za oklopljenu žicu （ 3PIN, 2,0 mm terminal ）: bijeli, crni: senzor temperature （ MF58 ）；
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača udaljenosti:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :


Upute za kabel integriranog tipa:

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3 pine, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

Što ulazi u izradu sonde?

Glavna komponenta dubinskog pretvarača je piezokeramički element. To je dio koji pretvara električne impulse u zvučne valove, a kada se odjeci vrate, piezokeramički element pretvara zvučne valove natrag u električnu energiju. Piezokeramički elementi su najčešće u obliku diska, ali mogu biti i u obliku šipke ili prstena. Pretvornik može sadržavati jedan element ili niz elemenata povezanih zajedno koji se nazivaju niz. Pretvornik se sastoji od šest odvojenih komponenti:

Ultrazvučna primjena protiv sudara:

Ultrazvučni senzori protiv sudara mjere odjeke koji dolaze od radija ili zvučnih valova u svrhu izračunavanja atributa tog određenog subjekta. Ovi senzori šalju i zatim primaju valove kako bi detektirali različite udaljenosti materijala. Ultrazvučni senzori protiv sudara koriste se za različite primjene poput medicinske hrane i pića te industrijske primjene. Kontinuirani rast ovih industrija je u izravnoj korelaciji s rastom tržišta ultrazvučnih senzora. Primjena ovih senzora također je u porastu, posebice u sektoru zdravstva, gdje je potrebna vizualizacija u stvarnom vremenu. To također uključuje uzimanje uzoraka biopsije tkiva i terapeutske mjere tijekom praćenja ciljanih organa. Potražnja za ultrazvučnim senzorima protiv sudara vjerojatno će biti potaknuta tehnološkim napretkom i organskim rastom ciljnog tržišta.  Tržište ultrazvučnih senzora protiv sudara segmentirano je na temelju vrste, primjene i geografskog položaja. Na temelju vrste, tržište je segmentirano u pet vrsta, a to su ultrazvučni senzor blizine, ultrazvučni retroreflektirajući senzori, ultrazvučni prekidač blizine s 2 točke, ultrazvučni senzori kroz zraku i drugi. Razne vrste primjena ultrazvučnog senzora protiv sudara uključuju mjerenje razine tekućine, otkrivanje objekata, mjerenje udaljenosti, otkrivanje paleta, otkrivanje sudara i druge.  Očekuje se da će sve veća potražnja za industrijskom automatizacijom i sve veći fokus na poboljšanje učinkovitosti proizvodnje pokrenuti tržište ultrazvučnih senzora protiv sudara. Stoga se također očekuje da će stalno rastuća potreba za različitim naprednim značajkama kao što su automatska kontrola upravljanja, sustav pomoći pri parkiranju, otkrivanje mrtvih kutova i prilagodljivi tempomat imati vrlo snažan pozitivan utjecaj na globalnu potražnju za ultrazvučnim senzorima tijekom predviđenog razdoblja od 2017. do 2025. Uz to, ultrazvučni senzori također prikupljaju informacije o položaju automobila, a koncept nosivih uređaja koji se stalno razvija također djeluje kao katalizator rasta tržišta ultrazvučnih senzora protiv sudara. Ultrazvučni senzori također se mogu koristiti u svrhu vizualizacije sastavnog dijela ljudskog tijela bez stvaranja bilo kakvog negativnog utjecaja. Zauzvrat se predviđa da će ovo pozitivno utjecati na tržište ultrazvučnih senzora protiv sudara tijekom predviđenog razdoblja.
