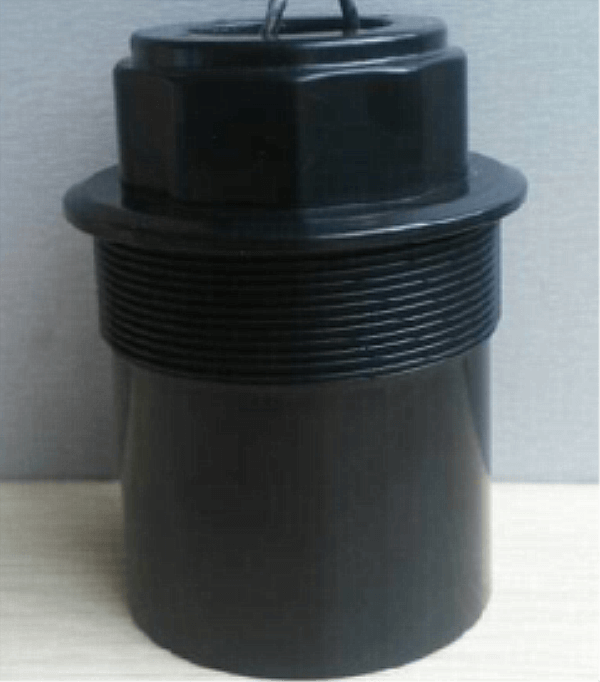

64KHz ultraäänianturi 5M etäisyysmittaus törmäyksen estämiseen

Tekniset parametrit:

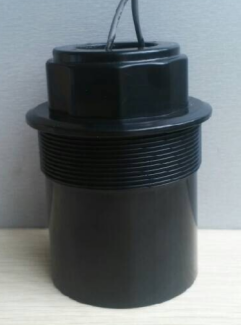

Tuotteet	Tekniset parametrit		Kuva
Nimi	64KHz  ultraäänianturi ​
Malli	PH A-64-05C
Taajuus	64KHz ± 5 %
Havaintoetäisyys	0.4～ 5m
Minimi Rinnakkais lmpedanssi	2000Ω±20 ％
Kapasitanssi	1000pF±20 ％ @1KHz
Herkkyys	Ajojännite : 880Vpp ，Etäisyys: 0,6 m， Kaiun amplitudi : 250mV
Toiminnassa Jännite	Huippu Jännite ＜ 1500Vpp
Toiminnassa Lämpötila	-40～ +80 ℃
Paine	≤3 kiloa tai 0,3 MPa
Kulma	(Säteenleveys ) Puolitehokulma @-3dB:4°± 10%， Terävä kulma: 10°± 10 %
Asunnon  materiaali	ABS
Käyttö	Ultraääni taso arvioida,Valvonta,Törmäyksenkestävä, Turvallisuus
Asennus Ulottuvuus	Pohja kierteellä: M78×2
Suojaustaso	IP68
Paino	590g±5 ％
Johdotusohjeet	integroitu tyyppi : liitin ( 3PIN, 2,54 mm liitin ）： Punainen+ ，valkoinen- ，musta: suojattu johdinliitin ；( 3PIN , 2,0mm liitin ）： valkoinen, musta: lämpötila-anturi （ MF58 ）；

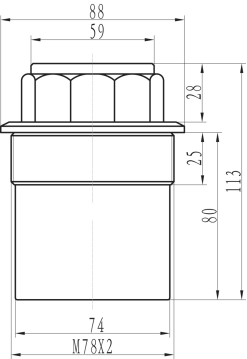

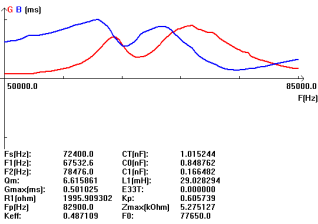

Pääsykäyrä		Tuotteen rakennekaavio

Ultraäänietäisyysanturin lohkokaavio:

Lämpötila-anturin kaavio  (malli: MF58_502F3470) :


Integroitu tyyppi Kaapeliohje:

1.Anturin kytkentäohjeet: liitäntä (3pin, 2,54 mm liitin)
Punainen: anturi +
Valkoinen: anturi -
Musta: suojaus


2. Kaapelin ohjeet Lämpötila-anturin liitäntä: liitäntä (3pin, 2,0 mm liitin)

Punainen ja musta ovat lämpötila-anturin johtoja

Jaettu tyyppi: tavallinen 10 m kaapeli, jokaisella lisäkaapelilla 50 m, signaalin vaimennus on 6 dB

Kolminapainen kytkentäohje:

    Punainen: Anturi +
     Sininen: Lämpötila-anturi +
     Musta: Julkinen-

 Nelijohtiminen kytkentäohjeet:

Punainen: Anturi +
Keltainen: Anturi-
Sininen, musta: Lämpötila-anturi

Mitä anturin valmistukseen kuuluu?

Syvyysanturin pääkomponentti on pietsokeraaminen elementti. Se on osa, joka muuntaa sähköpulssit ääniaalloiksi, ja kun kaiut palaavat, pietsokeraaminen elementti muuntaa ääniaallot takaisin sähköenergiaksi. Pietsokeraamiset elementit ovat useimmiten kiekon muotoisia, mutta ne voivat olla myös tangon tai renkaan muotoisia. Muunnin voi sisältää yhden elementin tai joukon elementtejä, jotka on linkitetty toisiinsa, nimeltään taulukko. Anturi koostuu kuudesta erillisestä osasta:

Ultraäänitörmäyksenestosovellus:

Ultraäänitörmäyksenestoanturit mittaavat radiosta tai ääniaalloista tulevia kaikuja laskeakseen kyseisen kohteen ominaisuuksia. Nämä anturit lähettävät ja sitten vastaanottavat aaltoja havaitakseen materiaalien eri etäisyydet. Ultraäänitörmäyksenestoantureita käytetään erilaisiin sovelluksiin, kuten lääketieteellisiin ruokiin ja juomiin sekä teollisiin sovelluksiin. Näiden toimialojen jatkuvalla kasvulla on suora korrelaatio ultraäänianturimarkkinoiden kasvun kanssa. Myös näiden antureiden käyttö lisääntyy erityisesti terveydenhuollon alalla, jossa tarvitaan reaaliaikaista visualisointia. Näihin kuuluvat myös kudosbiopsianäytteenotto ja terapeuttiset lääkkeet kohdeelinten jäljittämisessä. Ultraäänitörmäysnestoanturien kysyntää ohjaavat todennäköisesti teknologian kehitys ja kohdemarkkinoiden orgaaninen kasvu.  Ultrasonic Anti-Collision Sensorin markkinat on segmentoitu tyypin, sovellusten ja maantieteellisen sijainnin perusteella. Tyypin perusteella markkinat on segmentoitu viiteen tyyppiin, ne ovat kuten ultraääniläheisyysanturi, ultraääniheijastava anturi, ultraääni 2 pisteen läheisyyskytkin, ultraääniläpivientianturit ja muut. Ultrasonic Anti-Collision Sensorin erityyppisiä sovelluksia ovat nestetasojen mittaus, esineiden havaitseminen, etäisyyksien mittaus, kuormalavojen havaitseminen, törmäykseneston havaitseminen ja muut.  Teollisuusautomaation kasvavan kysynnän ja kasvavan keskittymisen tuotannon tehokkuuden parantamiseen odotetaan ohjaavan Ultrasonic Anti-Collision Sensorin markkinoita. Siksi jatkuvasti kasvavalla tarpeella erilaisille kehittyneille ominaisuuksille, kuten automaattinen ohjaus, pysäköintitutkajärjestelmä, kuolleiden kulmien havaitseminen ja mukautuva vakionopeussäädin, odotetaan myös olevan erittäin vahva positiivinen vaikutus ultraääniantureiden kysyntään maailmanlaajuisesti ennustejaksolla 2017-2025. Tämän lisäksi ultraäänianturien konsepti kerää myös jatkuvasti auton kulumis- ja paikkatietoa. Ultrasonic Anti-Collision Sensor -anturin markkinoiden kasvun katalysaattori. Ultraääniantureita voidaan käyttää myös ihmisen kehon olennaisen osan visualisointiin ilman, että siitä aiheutuu minkäänlaista negatiivista vaikutusta. Tämän puolestaan ​​ennustetaan vaikuttavan positiivisesti myös ultraäänitörmäyksenestoanturien markkinoihin ennustejaksolla.
