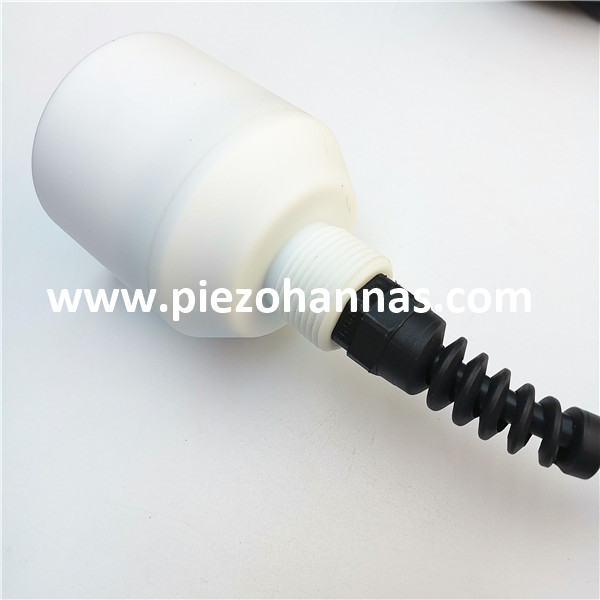

Transduser Ultrasonik Anti Korosi Frekuensi Ganda 200Khz 50Khz untuk Pengukur Aliran Ultrasonik

Transduser Ultrasonik Anti Korosi Frekuensi Ganda 200Khz 50Khz untuk Pengukur Aliran Ultrasonik

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	transduser ultrasonik anti korosi frekuensi ganda
Model	PHW-50/200-NC
Frekuensi	200KHz±5%/50KHz±5%
Jarak Deteksi	200KHz 0,6 ～ 120m 50KHz 3 ～ 500m
Minimum Impedansi paralel	600Ω±20 ％
Kapasitansi	4300pF±20 ％ @1KHz
Kepekaan	Tegangan Mengemudi ： 600Vpp 、Jarak: 0,8m、 Amplitudo Gema ： 15 V （ 200KHZ ）
Beroperasi Voltase	Puncak Tegangan ＜ 600Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤10Kilo atau 1MPa
Sudut	(Lebar Sinar ) Lebar Sinar Setengah Daya @-3dB:7,5°±10%， Sudut Tajam: 17,5°±10% （ 200KHZ ） (Lebar Sinar ) Lebar Sinar Setengah Daya @-3dB ： 27°±10%， Sudut Tajam: 68°±10% （ 50KHZ ）
Bahan Perumahan	PTEF
Penggunaan	flowmeter ultrasonik，pencari jangkauan kapal selam
Instalasi Dimensi	Lihat gambar struktur produk
Tingkat Perlindungan	IP68
Berat	900g±5 ％（ Panjang : 10m ）
Petunjuk Pengkabelan	(baris ketiga): merah: transduser +, biru: sensor suhu +, hitam: publik -;
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu

Aplikasi pengukur aliran ultrasonik:

Pengukur aliran ultrasonik memiliki banyak aplikasi, mulai dari aliran proses hingga aliran tahanan. Ini juga merupakan praktik umum untuk menggunakan pengukur aliran ultrasonik penjepit untuk memverifikasi pengukur aliran lain atau untuk pengukuran sementara. Artikel ini menjelaskan apa yang perlu Anda ketahui tentang dasar-dasar pengukuran aliran ultrasonik dan aplikasinya. Ada dua jenis pengukur aliran ultrasonik: Doppler dan pengukur aliran ultrasonik waktu transit. Tapi pertama-tama, mari kita cari tahu lebih lanjut tentang prinsip kerjanya. Kemudian kita dapat melihat variasi mendalam dan kegunaan umum. Nanti kami akan menyoroti kelebihan dan kekurangan serta memberikan contoh merek yang ada di pasaran.
