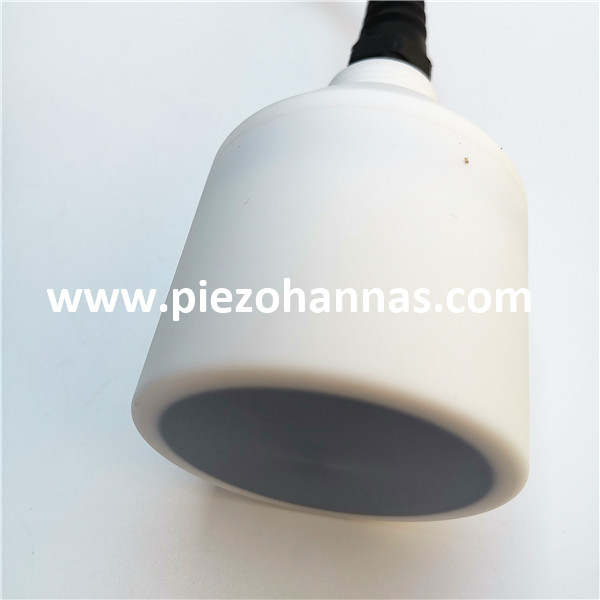

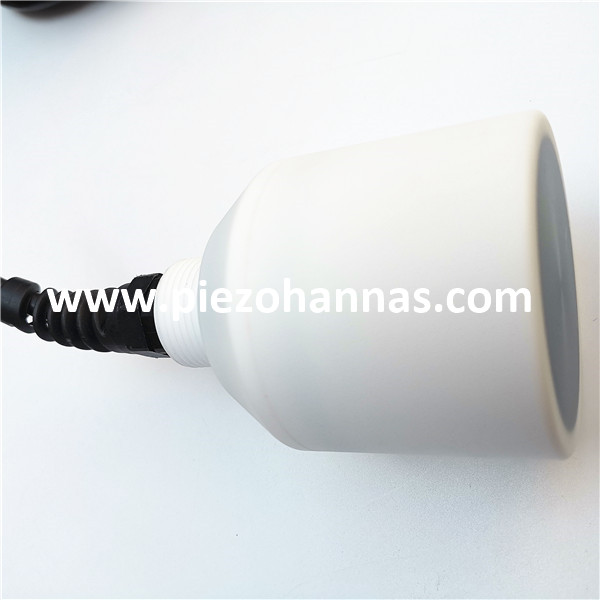

200Khz 50Khz dvofrekventni antikorozivni ultrazvučni pretvarač za ultrazvučni mjerač protoka

200Khz 50Khz dvofrekventni antikorozivni ultrazvučni pretvarač za ultrazvučni mjerač protoka

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	dvofrekventni antikorozivni ultrazvučni pretvornik
Model	PHW-50/200-NC
Frekvencija	200KHz±5%/50KHz±5%
Udaljenost detekcije	200 KHz 0,6 ~ 120 m 50KHz 3 ~ 500m
Minimum Paralelna impedancija	600Ω±20 ％
Kapacitet	4300pF±20 ％ @1KHz
Osjetljivost	Pogonski napon : 600 Vpp 、Udaljenost: 0,8 m、 Amplituda odjeka : 15 V （ 200 KHZ ）
Operativni Napon	Vrh Napon < 600 Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤10 kilograma ili 1 MPa
Kut	(Širina snopa ) Širina snopa pola snage @ -3dB:7,5°±10%， Oštar kut: 17,5°±10% （ 200KHZ ） (Širina snopa ) Širina snopa pola snage @ -3dB : 27°±10%， Oštar kut: 68°±10% （ 50KHZ ）
Materijal kućišta	PTEF
Korištenje	ultrazvučni mjerač protoka ，podmorski daljinomjer
Montaža Dimenzija	Pogledajte crtež strukture proizvoda
Razina zaštite	IP68
Težina	900g±5 ％（ Duljina : 10m ）
Upute za ožičenje	(treći redak) : crveno: sonda +, plavo: senzor temperature +, crno: javno -;
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :


Upute za kabel integriranog tipa:

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

Primjena ultrazvučnih mjerača protoka:

Ultrazvučni mjerači protoka imaju mnoge primjene, od procesnog protoka do nadzornog protoka. Također je uobičajena praksa koristiti ultrazvučni mjerač protoka na stezaljci za provjeru drugih mjerača protoka ili za privremeno mjerenje. U članku se objašnjava što trebate znati o osnovama ultrazvučnog mjerenja protoka i njegovoj primjeni. Postoje dvije vrste ultrazvučnih mjerača protoka: Doppler i ultrazvučni mjerači protoka za vrijeme prolaza. Ali prvo, saznajmo više o principu rada. Zatim možemo proći kroz detaljne varijacije i tipične upotrebe. Kasnije ćemo istaknuti prednosti i nedostatke te dati primjere brendova na tržištu.
