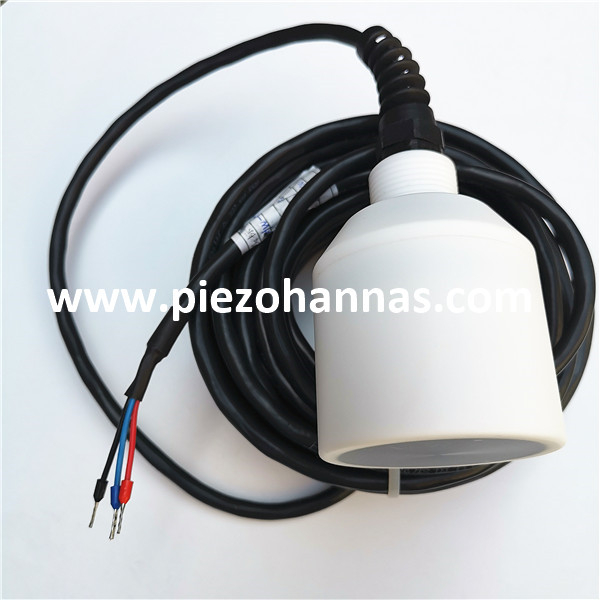

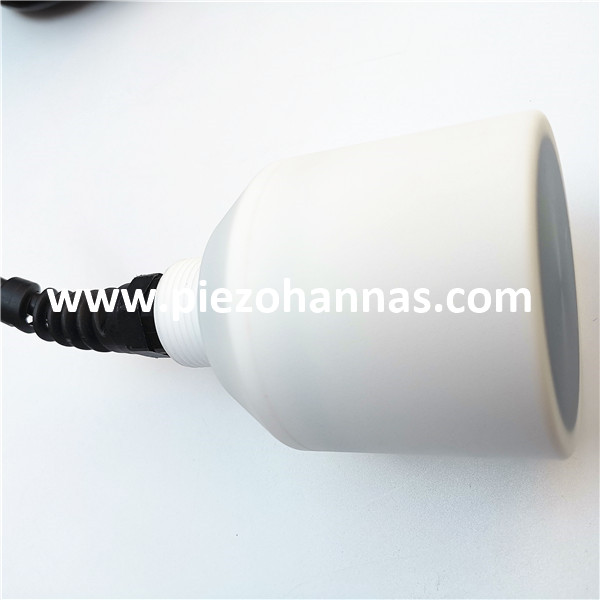

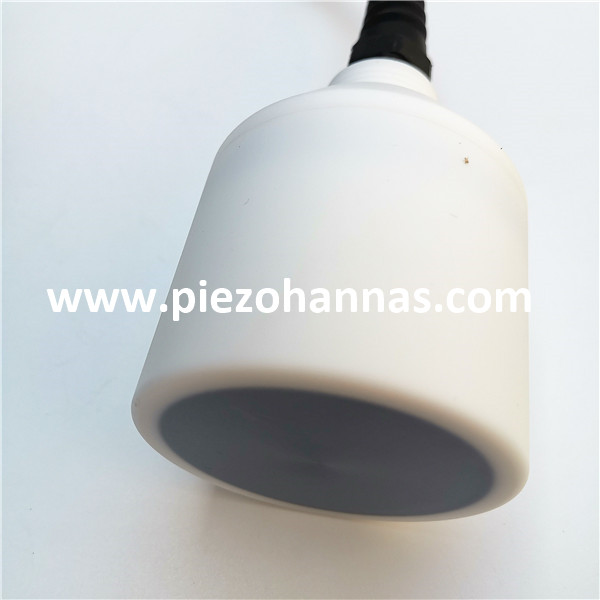

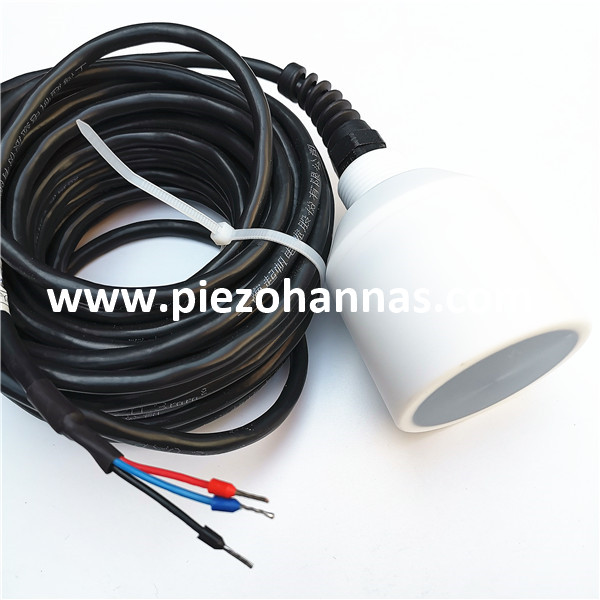

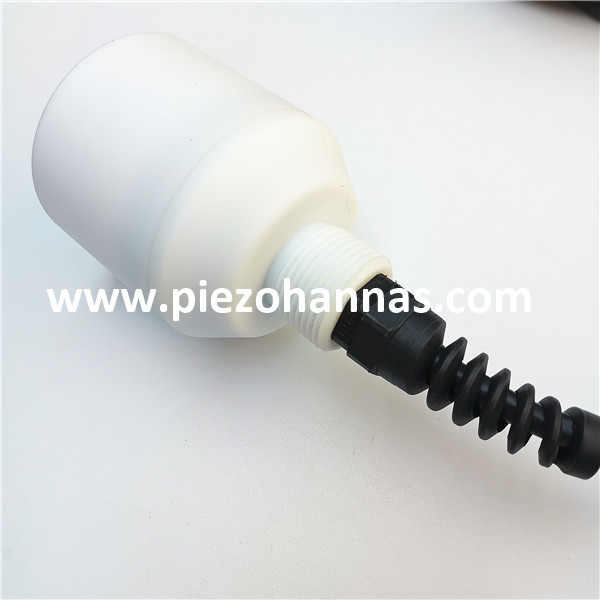

200Khz 50Khz kaksitaajuinen korroosionesto ultraäänianturi ultraäänivirtausmittarille

200Khz 50Khz kaksitaajuinen korroosionesto ultraäänianturi ultraäänivirtausmittarille

Tekniset parametrit:

Tuotteet	Tekniset parametrit		Kuva
Nimi	kaksitaajuinen korroosionesto ultraäänianturi
Malli	PHW-50/200-NC
Taajuus	200KHz±5%/50KHz±5%
Havaintoetäisyys	200KHz 0,6 ～ 120m 50KHz 3 - 500m
Minimi Rinnakkais lmpedanssi	600Ω±20 ％
Kapasitanssi	4300pF±20 ％ @1KHz
Herkkyys	Ajojännite : 600 Vpp 、Etäisyys: 0,8 m、 Kaiun amplitudi : 15 V ( 200 KHZ )
Toiminnassa Jännite	Huippu Jännite ＜ 600Vpp
Toiminnassa Lämpötila	-40～ +80 ℃
Paine	≤10 kiloa tai 1 MPa
Kulma	(Säteen leveys ) Puolitehoinen säteen leveys @-3dB: 7,5°±10 %， Terävä kulma: 17,5°±10 % ( 200 KHZ ) (Säteen leveys ) Puolitehoinen säteen leveys @-3dB : 27°±10%， Terävä kulma: 68°±10% ( 50KHZ )
Asunnon materiaali	PTEF
Käyttö	Ultraäänivirtausmittari ，sukellusveneen etäisyysmittari
Asennus Ulottuvuus	Katso tuotteen rakennepiirros
Suojaustaso	IP68
Paino	900g±5 ％（ Pituus ： 10m ）
Johdotusohjeet	(kolmas rivi) : punainen: anturi +, sininen: lämpötila-anturi +, musta: julkinen -;

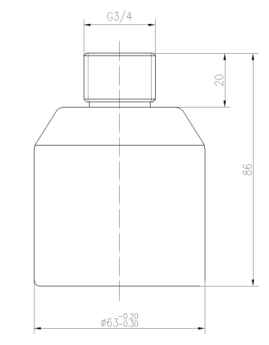

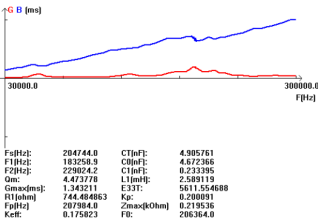

Pääsykäyrä		Tuotteen rakennekaavio

Ultraäänianturin lohkokaavio:

Lämpötila-anturin kaavio  (malli: MF58_502F3470) :


Integroitu tyyppi Kaapeliohje:

1.Anturin kytkentäohjeet: liitäntä (3pin, 2,54 mm liitin)
Punainen: anturi +
Valkoinen: anturi -
Musta: suojaus


2. Kaapelin ohjeet Lämpötila-anturin liitäntä: liitäntä (3pin, 2,0 mm liitin)

Punainen ja musta ovat lämpötila-anturin johtoja

Jaettu tyyppi: tavallinen 10 m kaapeli, jokaisella lisäkaapelilla 50 m, signaalin vaimennus on 6 dB

Kolminapainen kytkentäohje:

    Punainen: Anturi +
     Sininen: Lämpötila-anturi +
     Musta: Julkinen-

 Nelijohtiminen kytkentäohjeet:

Punainen: Anturi +
Keltainen: Anturi-
Sininen, musta: Lämpötila-anturi

Ultraäänivirtausmittarin sovellus:

Ultraäänivirtausmittareilla on monia sovelluksia prosessivirrasta säilytysvirtaukseen. On myös yleinen käytäntö käyttää kiinnitettävää ultraäänivirtausmittaria muiden virtausmittareiden tarkistamiseen tai tilapäiseen mittaukseen. Artikkelissa kerrotaan, mitä sinun tulee tietää ultraäänivirtausmittauksen perusteista ja sen sovelluksista. Ultraäänivirtausmittareita on kahta tyyppiä: Doppler- ja siirtoajan ultraäänivirtausmittareita. Mutta ensin, katsotaanpa lisää toimintaperiaatteesta. Sitten voimme käydä läpi syvällisiä muunnelmia ja tyypillisiä käyttötarkoituksia. Myöhemmin tuomme esiin edut ja haitat sekä annamme esimerkkejä markkinoilla olevista merkeistä.
