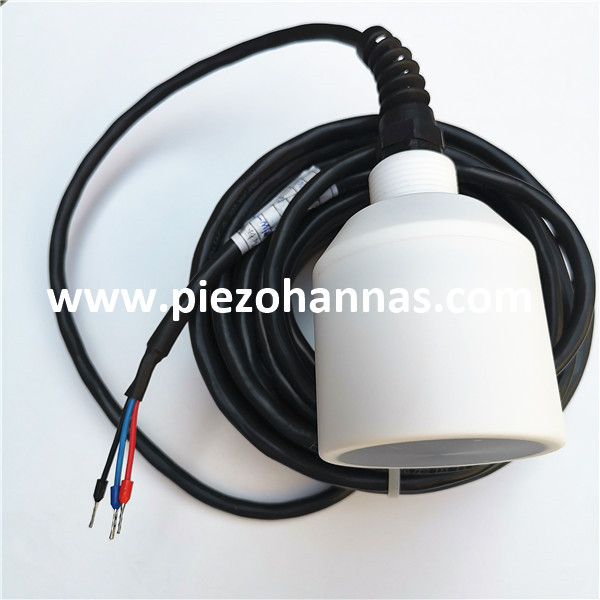

200Khz 50Khz Dubbelfrekwensie Anti-korrosie Ultrasoniese Transducer vir Ultrasoniese vloeimeter

200Khz 50Khz Dubbelfrekwensie Anti-korrosie Ultrasoniese Transducer vir Ultrasoniese vloeimeter

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	dubbelfrekwensie anti-korrosie ultrasoniese transducer
Model	PHW-50/200-NC
Frekwensie	200KHz±5%/50KHz±5%
Opsporingsafstand	200KHz 0.6 ~ 120m 50KHz 3 ~ 500m
Minimum Parallelle lmpedansie	600Ω±20 ％
Kapasitansie	4300pF±20 ％ @1KHz
Sensitiwiteit	Aandryfspanning : 600Vpp 、Afstand: 0.8m、 Echo Amplitude : 15 V （ 200KHZ ）
Bedryf Spanning	Piek Spanning ＜ 600Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤10Kilos of 1MPa
Hoek	(Straalwydte ) Halfkragstraalwydte @-3dB:7.5°±10%， Skerp hoek: 17,5°±10% ( 200KHZ ) (Straalwydte ) Halfkragstraalwydte @-3dB : 27°±10%， Skerp hoek: 68 ° ± 10% （ 50 KHZ ）
Behuisingsmateriaal	PTEF
Gebruik	ultrasoniese vloeimeter ，duikboot-afstandsmeter
Installasie Dimensie	Sien die produkstruktuurtekening
Beskermingsvlak	IP68
Gewig	900g±5 ％（ Lengte ： 10m ）
Bedradingsinstruksies	(derde reël): rooi: transducer +, blou: temperatuursensor +, swart: publiek -;
Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

Toepassing van ultrasoniese vloeimeters:

Ultrasoniese vloeimeters het baie toepassings, van prosesvloei tot bewaringsvloei. Dit is ook 'n algemene praktyk om 'n klem-op ultrasoniese vloeimeter te gebruik om ander vloeimeters te verifieer of vir tydelike meting. Die artikel verduidelik wat jy moet weet oor die basiese beginsels van ultrasoniese vloeimeting en die toepassings daarvan. Daar is twee tipes ultrasoniese vloeimeters: Doppler en deurgangstyd ultrasoniese vloeimeters. Maar eers, kom ons vind meer uit oor die werkbeginsel. Dan kan ons deur in-diepte variasies en tipiese gebruike gaan. Later sal ons die voor- en nadele uitlig en voorbeelde gee van handelsmerke op die mark.
