Parametri tehnici:

Articole	Parametrii tehnici		Imagine

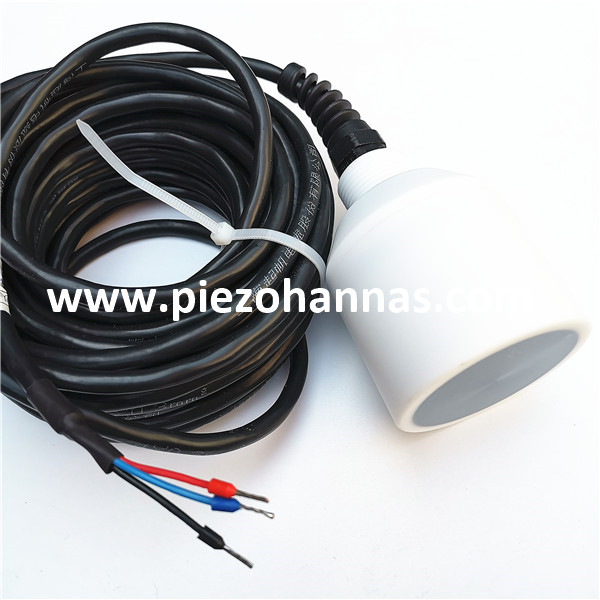

Nume	traductor ultrasonic anticoroziv cu frecvență dublă
Model	PHW-50/200-NC
Frecvenţă	200KHz±5%/50KHz±5%
Distanța de detectare	200KHz 0,6 ~ 120m 50KHz 3 ~ 500m
Minim Impedanta paralela	600Ω±20 %
Capacitate	4300pF±20 ％ @1KHz
Sensibilitate	Tensiune de conducere : 600 Vpp 、Distanță: 0,8 m、 Amplitudine eco : 15 V （ 200 KHZ ）
Funcționează Voltaj	Vârf Tensiune ＜ 600Vpp
Funcționează Temperatură	-40～ +80℃
Presiune	≤10kg sau 1MPa
Unghi	(Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB: 7,5°±10%， Unghi ascuțit: 17,5°±10% ( 200KHZ ) (Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB : 27°±10%， Unghi ascuțit: 68°±10% （ 50KHZ ）
Materialul carcasei	PTEF
Utilizare	debitmetru cu ultrasunete telemetru ，submarin
Instalare Dimensiune	Vedeți desenul structurii produsului
Nivel de protecție	IP68
Greutate	900g±5 ％（ Lungime : 10m ）
Instrucțiuni de cablare	(linia a treia): roșu: traductor +, albastru: senzor de temperatură +, negru: public -;
Curba de admitere		Diagrama structurii produsului

Schema bloc a traductorului cu ultrasunete:

Diagrama schematică a senzorului de temperatură  (model: MF58_502F3470) :


Tip integrat Instrucțiuni pentru cablu:

1.Instrucțiuni de cablare a traductorului: interfață (3pin, terminal de 2,54 mm)
Roșu: traductor +
Alb: traductor -
Negru: ecranare


2.Instrucțiuni de cablu pentru senzorul de temperatură: interfață (3pin, terminal de 2,0mm)

Roșu și negru sunt cablurile senzorului de temperatură

Tip split: cablu standard de 10 m, cu fiecare 50 m suplimentar de cablu, atenuarea semnalului este de 6 dB

Instrucțiuni de cablare cu trei fire:

    Roșu: traductor +
     Albastru: senzor de temperatură +
     Negru: Public-

 Instrucțiuni de cablare cu patru fire:

Roșu: traductor +
Galben: traductor -
Albastru, negru: senzor de temperatură

Aplicarea debitmetrelor cu ultrasunete:

Debitmetrele cu ultrasunete au multe aplicații, de la fluxul de proces la fluxul de custodie. De asemenea, este o practică comună utilizarea unui debitmetru cu ultrasunete cu clemă pentru a verifica alte debitmetre sau pentru măsurarea temporară. Articolul explică ceea ce trebuie să știți despre elementele de bază ale măsurării debitului cu ultrasunete și aplicațiile sale. Există două tipuri de debitmetre cu ultrasunete: debitmetre cu ultrasunete Doppler și cu timp de tranzit. Dar mai întâi, să aflăm mai multe despre principiul de funcționare. Apoi putem trece prin variații aprofundate și utilizări tipice. Mai târziu, vom evidenția argumentele pro și contra și vom oferi exemple de mărci de pe piață.
