Titik pemasangan sensor aliran cairan dalam metrologi industri

Itu sensor transduser flowmeter ultrasonik yang kami gunakan terutama dirancang sesuai dengan prinsip. Jika digunakan dalam industri, tidak hanya memiliki ciri manajemen pengukuran, tetapi juga memiliki ciri pemantauan proses. Ini banyak digunakan dalam minyak bumi, kimia, farmasi, pembuatan kertas. , api dan bidang lainnya.

Cara memasang sensor aliran cairan

1. itu sensor pengukur aliran ultrasonik dipasang dengan sambungan flensa, sambungan sekrup, dan jenis penjepit; Sensor aliran cairan dapat dipasang secara horizontal dan vertikal, dan arah cairan harus ke atas saat digantung. Cairan harus diisi dengan tabung dan harus bebas dari gelembung udara. Saat dipasang, arah aliran cairan harus sama dengan arah panah yang menunjukkan arah aliran pada rumah sensor aliran cairan. Ujung hulu sensor aliran cairan harus memiliki setidaknya 20 kali panjang pipa lurus dari diameter nominal. Ujung hilir harus tidak kurang dari 5 kali bagian pipa lurus dari diameter nominal. Dinding bagian dalam harus halus dan bersih, bebas dari cacat seperti penyok, kerak dan kulit.

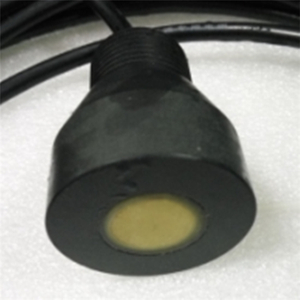

2. Jika fluida tidak stabil dan alirannya berdenyut, penyangga dapat dipasang untuk memastikan pengukuran yang baik sensor transduser kedalaman ultrasonik untuk menghilangkan aliran berdenyut. Saat menggunakan sensor aliran cairan, buka perlahan katup pengatur pada pipa hulu flowmeter, kemudian sesuaikan aliran dengan katup pengatur untuk menghindari pembukaan tiba-tiba dan menyebabkan pelampung naik tajam hingga merusak kerucut.

Tindakan pencegahan pemasangan penjepit transduser ultrasonik pada flowmeter dalam metrologi industri

1. Arah aliran cairan selama pemasangan harus sesuai dengan arah panah yang menunjukkan arah aliran pada selubung sensor, dan bagian pipa lurus hulu harus ≥20dn, dan bagian pipa lurus di hilir harus ≥5dn (dn adalah diameter dalam pipa).

2. Transduser flowmeter ultrasonik eksternal harus jauh dari medan magnet eksternal. Jika hal ini tidak dapat dihindari, tindakan yang diperlukan harus diambil.

3. Untuk mencegah pengangkutan cairan secara normal selama pemeliharaan, pipa bypass harus dipasang di luar bagian pipa lurus di kedua ujung sensor;

4. Saat sensor dipasang di udara terbuka, harap lakukan pemrosesan tahan air pada steker amplifier.

5. Kabel sensor dan instrumen tampilan harus dipilih sesuai dengan catu daya amplifier. Untuk detailnya, silakan merujuk ke'Instruksi Manual'.
Melalui penerapan penjepit pada pengukur aliran panas ultrasonik yang dijelaskan di atas, kami memberi tahu kami bahwa pemasangan produk pada pengukuran industri apa pun merupakan prasyarat, kami harus memasangnya dengan benar untuk memastikan masa pakai dan akurasi pengukurannya.
