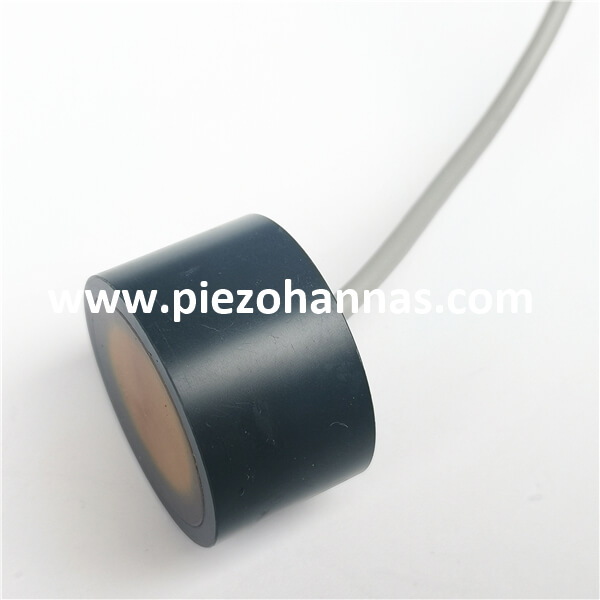

2MHz undervands ultralydsflowmåler Transducer flowmåling til ultralydsvandflowmåler

2MHz undervands ultralydsflowmåler Transducer flowmåling til ultralydsvandflowmåler

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	2MHz  undervands ultralydstransducer
Model	PH W-2M-01G
Frekvens	2MHz ± 5 %
Detektionsafstand	0.03 ～ 2m
Minimum parallel lmpedans	Ω±20 ％
Kapacitans	pF±20 ％ @1KHz
Følsomhed
Driftsspænding ​	Peak Voltage ＜ 150Vpp
Driftstemperatur ​e	-40～ +80℃
Tryk	≤10 kilo eller  1MPa
Vinkel	(Bjælkebredde)Halv-power Beam Bredde @-3dB:1,8°± 10 %， Skarp vinkel: 4,2°± 10 %
Materiale til hus	POM
Brug	Ultralydsflowmåler, undervands afstandsmåler
Beskyttelsesniveau	IP68
Vægt
Ledningsinstruktioner	Rød: transducer +, hvid: transducer -, sort: skærmet ledning; (temperaturføler er valgfri )
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Anvendelse af ultralydsflowmåler:

En vandflowmåler er et instrument, der er i stand til at måle mængden af ​​vand, der passerer gennem et rør. Adskillige vandflowmålerteknologier er tilgængelige for valg afhængigt af vandmålingsanvendelser, budgetbetingelser og vedligeholdelseskrav. Hver af disse vandflowmålertyper har et unikt funktionsprincip, overordnede ejeromkostninger og specifikke anvendelsesfordele.
