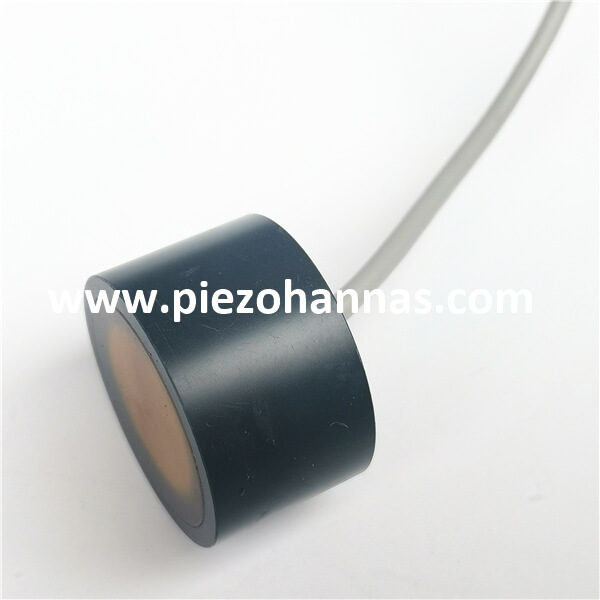

Podwodny przepływomierz ultradźwiękowy 2 MHz Pomiar przepływu dla ultradźwiękowego przepływomierza wody

Podwodny przepływomierz ultradźwiękowy 2 MHz Pomiar przepływu dla ultradźwiękowego przepływomierza wody

Parametry techniczne:

Rzeczy	Parametry techniczne		Obraz
Nazwa	2 MHz Podwodny przetwornik ultradźwiękowy
Model	PH W-2M-01G
Częstotliwość	2 MHz ± 5%
Odległość wykrywania	0.03 ～ 2M
Minimalna równoległość impedancja	Ω±20 ％
Pojemność	pF±20 ％ @1KHz
Wrażliwość
robocze Napięcie	szczytowe Napięcie ＜ 150Vpp
pracy Temperatura np	-40～ +80℃
Ciśnienie	≤10 kilogramów lub  1 MPa
Kąt	(Szerokość wiązki) Wiązka o połowie mocy Szerokość @-3dB: 1,8°± 10%， Ostry kąt: 4,2°± 10%
Materiał obudowy	POM
Stosowanie	Przepływomierz ultradźwiękowy, dalmierz podwodny
Poziom ochrony	IP68
Waga
Instrukcje okablowania	Czerwony: przetwornik +, biały: przetwornik -, czarny: przewód ekranowany; (czujnik temperatury jest opcjonalny )
Krzywa wstępu		Schemat struktury produktu

Schemat blokowy przetwornika ultradźwiękowego:

Schemat ideowy czujnika temperatury  (model: MF58_502F3470) :


Typ zintegrowany Instrukcja kabla:

1.Instrukcja okablowania przetwornika: interfejs (3pin, zacisk 2,54mm)
Czerwony: przetwornik +
Biały: przetwornik -
Czarny: ekranowanie


2.Instrukcja dotycząca kabla czujnika temperatury: interfejs (3pin, zacisk 2,0mm)

Czerwony i czarny to okablowanie czujnika temperatury

Typ rozdzielony: standardowy kabel o długości 10 m, każde dodatkowe 50 m kabla tłumienie sygnału wynosi 6 dB.

Instrukcje okablowania trójżyłowego:

    Czerwony: przetwornik +
     niebieski: czujnik temperatury +
     Czarny: Publiczny -

 Instrukcje okablowania czterożyłowego:

Czerwony: przetwornik +
Żółty: przetwornik -
Niebieski, czarny: czujnik temperatury

Zastosowanie przepływomierza ultradźwiękowego:

Przepływomierz wody to przyrząd umożliwiający pomiar ilości wody przepływającej przez rurę. Dostępnych jest kilka technologii wodomierzy, które można wybrać w zależności od zastosowań pomiaru wody, warunków budżetowych i wymagań konserwacyjnych. Każdy z tych typów przepływomierzy wody charakteryzuje się unikalną zasadą działania, całkowitym kosztem posiadania i korzyściami związanymi z określonymi zastosowaniami.
