PHW-2M-01G
Piezohannas
PHW-2M-01G
Misurazione del flusso del trasduttore del misuratore di portata ad ultrasuoni subacqueo da 2 MHz per misuratore di portata dell'acqua ad ultrasuoni
Parametri tecnici:
Elementi |
Parametri tecnici |
Immagine |
|
Nome |

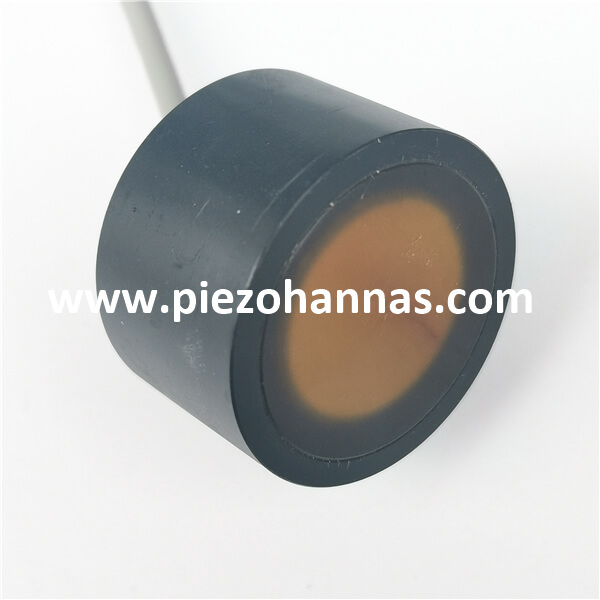

da 2 MHz Trasduttore ultrasonico subacqueo |
|
|
Modello |
PH W-2M-01G |
||
Frequenza |
2 MHz ± 5% |
||
Distanza di rilevamento |
0.03 ～ 2M |
||
Parallelo minimo impedenza |
Ω±20 % |
||
Capacità |
pF±20 ％ @1KHz |
||
Sensibilità |
|||
operativa Tensione |
di picco Tensione ＜ 150Vpp |
||
operativa Temperatura e |
-40～ +80℃ |
||
Pressione |
≤10 chili o 1MPa |
||
Angolo |
(Larghezza del raggio) Raggio a metà potenza Larghezza @-3 dB: 1,8°± 10%， Angolo acuto: 4,2°± 10% |
||
Materiale dell'alloggiamento |
POM |
||
Utilizzo |
Flussometro ad ultrasuoni, telemetro subacqueo |
||
Livello di protezione |
IP68 |
||
Peso |
|||
Istruzioni di cablaggio |
Rosso: trasduttore +, bianco: trasduttore -, nero: cavo schermato; (il sensore di temperatura è opzionale ) |
||
Curva di ammettenza |
Diagramma della struttura del prodotto |
||
|
|||
Schema a blocchi del trasduttore ultrasonico:
Diagramma schematico del sensore di temperatura (modello: MF58_502F3470) :
tipo integrato Istruzioni per il cavo:
1. Istruzioni di cablaggio del trasduttore: interfaccia (3 pin, terminale da 2,54 mm)
Rosso: trasduttore +
Bianco: trasso: trasduttore + Bianco: trasduttore -
Nero: schermatura
2. Istruzioni del cavo del sensore di temperatura: interfaccia (3 pin, terminale da 2,0 mm)
Rosso e nero sono i cavi del sensore di temperatura
Tipo split: cavo standard da 10 m, con ogni 50 m aggiuntivi di cavo, l'attenuazione del segnale è di 6 dB
Istruzioni di cablaggio a tre conduttori:
Rosso: Trasduttore +
Blu: sensore di temperatura +
Nero: Pubblico
- Istruzioni di cablaggio a quattro conduttori:
Rosso: Trasduttore +
Giallo: Trasduttore -
Blu, nero: sensore di temperatura
Applicazione del misuratore di portata ad ultrasuoni:
Un misuratore di portata d'acqua è uno strumento in grado di misurare la quantità di acqua che passa attraverso un tubo. È possibile selezionare diverse tecnologie di misuratori di portata dell'acqua a seconda delle applicazioni di misurazione dell'acqua, dei termini di budget e dei requisiti di manutenzione. Ciascuno di questi tipi di misuratori di portata d'acqua ha un principio di funzionamento, un costo di proprietà complessivo e vantaggi applicativi specifici unici.
