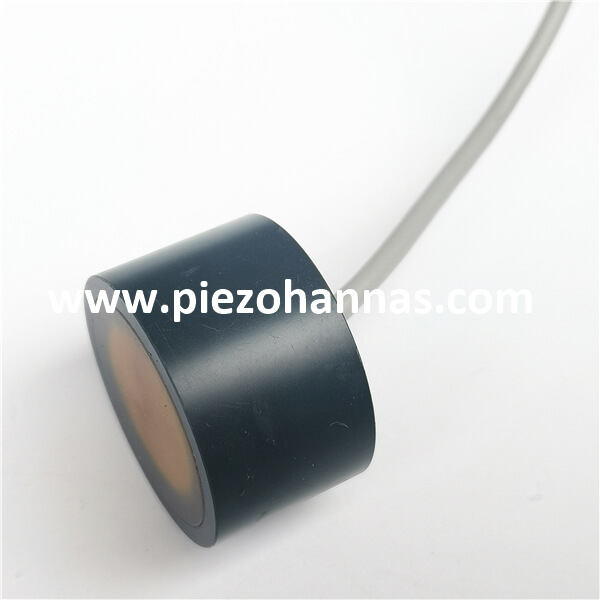

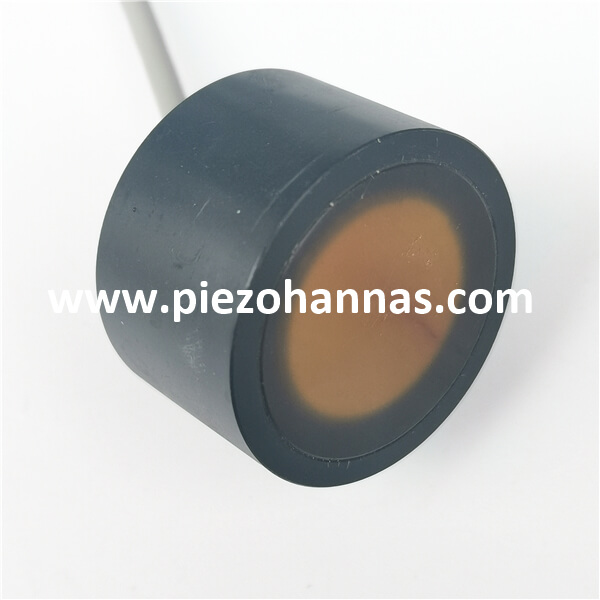

Падводны ультрагукавой расходомер 2 МГц Вымярэнне патоку для ультрагукавога расходомера вады

Падводны ультрагукавой расходомер 2 МГц Вымярэнне патоку для ультрагукавога расходомера вады

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	2 МГц Падводны ультрагукавой датчык
мадэль	PH W-2M-01G
Частата	2 МГц ± 5%
Дыстанцыя выяўлення	0.03 ～ 2м
Мінімальная паралель імпеданс	Ω±20 %
Ёмістасць	pF±20 ％ @1KHz
Адчувальнасць
Працоўнае напружанне	Пікавае напружанне ＜ 150Vpp
Працоўная тэмпература e	-40~ +80 ℃
Ціск	≤10 кг або  1 МПа
Вугал	(Шырыня прамяня) Прамень палавіннай магутнасці Шырыня пры -3 дБ: 1,8°± 10%， Востры кут: 4,2°± 10%
Матэрыял корпуса	POM
Выкарыстанне	Ультрагукавы расходомер, падводны далямер
Узровень абароны	IP68
Вага

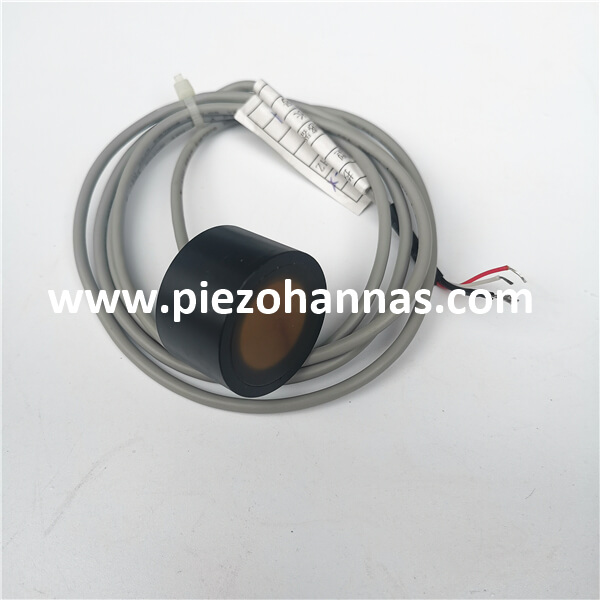

Інструкцыі па праводцы	Чырвоны: пераўтваральнік +, белы: пераўтваральнік -, чорны: экранаваны провад; (датчык тэмпературы неабавязковы )
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога пераўтваральніка:

Прынцыповая схема датчыка тэмпературы  (мадэль: MF58_502F3470) :


Інструкцыя па кабелі інтэграванага тыпу:

1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: пераўтваральнік +
белы: пераўтваральнік -
чорны: экранаванне


2. Інструкцыя па кабелі датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)

Чырвоны і чорны - гэта правадка датчыка тэмпературы

Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае 6 дБ

Інструкцыі па трохжыльным праводцы:

    чырвоны: пераўтваральнік +
     сіні: датчык тэмпературы +
     чорны: публічны

 - інструкцыі па падключэнні чатырохжыльных праводак:

чырвоны: пераўтваральнік +
жоўты: пераўтваральнік -
сіні, чорны: датчык тэмпературы

Ультрагукавой расходомер Ужыванне:

Расходомер вады - гэта прыбор, здольны вымяраць колькасць вады, якая праходзіць праз трубу. Некалькі тэхналогій расходомера вады даступныя для выбару ў залежнасці ад прыкладанняў вымярэння вады, бюджэтных умоў і патрабаванняў да абслугоўвання. Кожны з гэтых тыпаў расходомера вады мае унікальны прынцып працы, агульны кошт валодання і пэўныя перавагі прымянення.
